Abit NF7 Mode D'emploi page 22

2-10

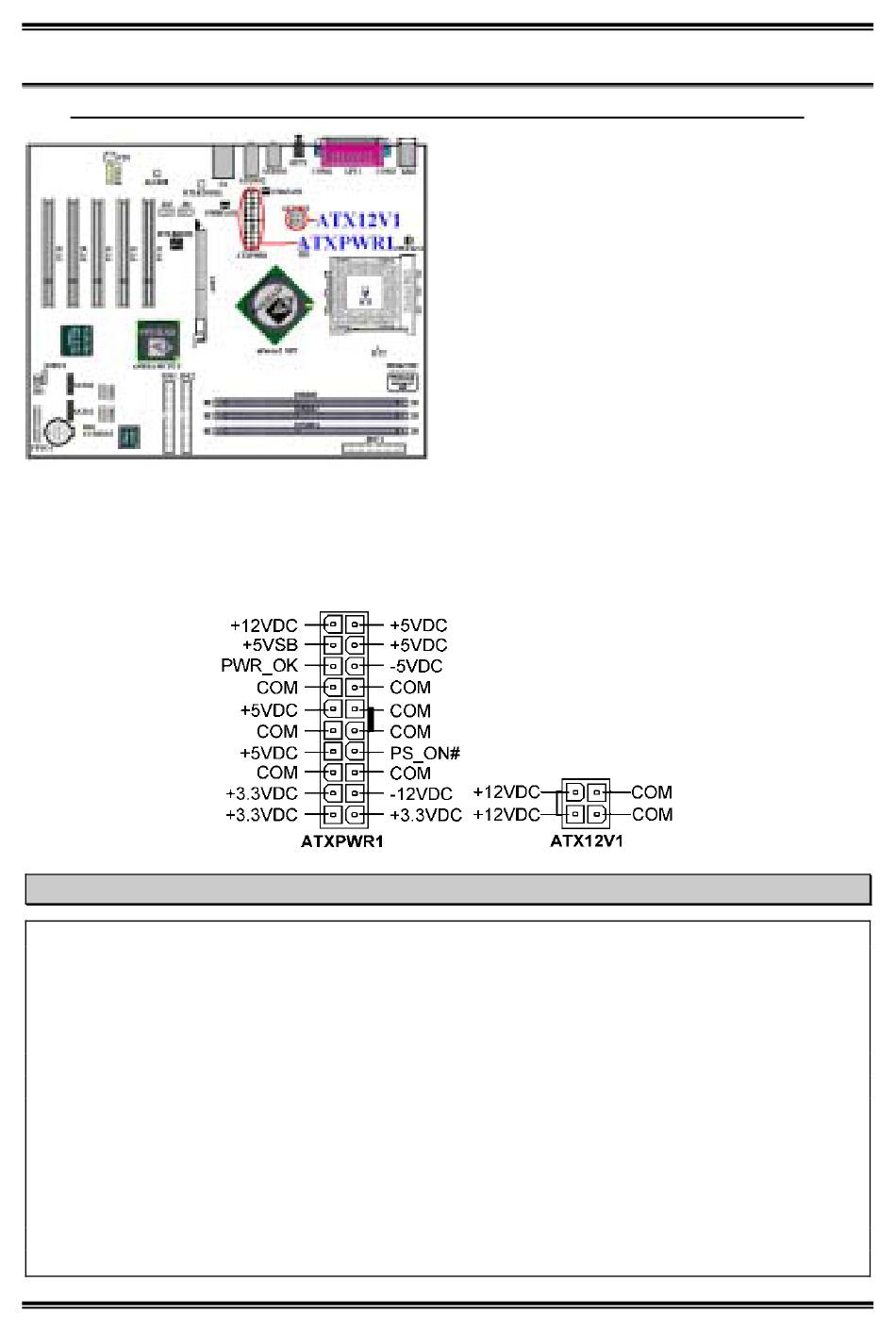

(1). Brancher les connecteurs d'alimentation sur les connecteurs ATXPWR1 et ATX12V1
d'alimentation électriques ATX conventionnelles ne possèdent pas de connecteur ATXPWR12V1, aussi
n'avez-vous pas besoin de brancher quoi que ce soit sur le connecteur ATX12V1). N'oubliez pas que vous
devez pousser fermement sur le connecteur de l'unité d'alimentation pour la brancher sur les connecteurs
ATXPWR1 et ATX12V1, pour être sûr d'avoir une bonne connexion.
Remarque: Faites attention à la position des broches et à l'orientation.
Si les connecteurs d'alimentation ne sont pas correctement fixés à la source d'alimentation ATX, la
source d'alimentation ou les cartes d'extension peuvent être endommagées.
Une extrémité de la source d'alimentation CA est connectée à la source d'alimentation ATX, et l'autre
extrémité (prise CA) se branchera sur une prise murale. Assurez-vous que lorsque vous faites face à la
prise murale, le trou rond se trouve au milieu. Le slot sur la droite est appelé slot du fil de mise à la
terre. Il a un slot plus long que le slot du côté gauche. Le slot du côté gauche est appelé slot du fil
actif. Vous pouvez utiliser un électroscope pour détecter sa polarité ou vous pouvez utiliser un
voltmètre pour mesurer de chacun des deux côtés. Si vous insérez un électroscope dans le slot du fil
actif, l'électroscope s'allumera. Si vous utilisez un voltmètre, vous observerez que le slot du fil actif
enregistre un haut voltage.
Si vous inversez la polarité de la prise CA, cela peut affecter le fonctionnement des équipements de
votre ordinateur ou provoquer un choc électrique lorsque vous touchez le châssis de votre ordinateur.
Nous vous conseillons de brancher la fiche CA de votre ordinateur dans une prise murale à trois trous
pour une meilleure sécurité et pour éviter les chocs électriques.
NF7/NF7-M/NF7-S
NF7/NF7-M/NF7-S a été conçu pour deux
connecteurs d'alimentation (ATXPWR1 et
ATX12V1), son design en matière d'alimentation est
différent de celui des cartes-mères conventionnelles.
Il permet d'avoir l'alimentation électrique conçue
pour les processeurs Pentium
brancher l'unité d'alimentation ATX classique. Il
s'agit d'une unité d'alimentation ATXPWR12V1
+12VCC de conception nouvelle avec une capacité
300W, 20A +5VCC pour une charge moindre
imposée au système, et au moins 720mA +5VSB
pour pouvoir supporter certaines fonctions spéciales.
Branchez ici l'alimentation électrique ATX sur les
connecteurs ATXPWR1 et ATX12V1 (les unités
Mise en Garde
Chapitre 2
®
4, et permet aussi de
