2-3. Installer la Mémoire Système
Cette carte mère dispose de trois emplacements DIMM DDR 184-broches pour les extensions mémoire. Les
emplacements DIMM SDRAM DDR acceptent les modules 8 M x 64 (64 MB), 16M x 64 (128 MB), 32 M x 64
(256 MB), 64 M x 64 (512 MB) et 128 M x 64 (1024 MB) ou des modules SDRAM DDR double densité.
mémoire minimum est de 64 MB et la mémoire maximum est de 3 GB (Unbuffered, Non-ECC PC 1600,
PC 2100 et PC2700) ou de 2 GB (Unbuffered, Non-ECC PC 3200) de SDRAM DDR. Il y a trios
emplacements pour les modules de mémoire sur la carte système (pour un total de six banques ). Afin de
créer une zone mémoire, les règles suivantes doivent être respectées.
! Une fois le module DDR DIMM installé, l'installation est complète et le capot de votre ordinateur
peut être remis en place. Ou vous pouvez continuer l'installation d'autres périphériques
mentionnés dans la section suivante.
! Nous vous suggérons d'installer les modules SDRAM DDR dans les emplacements DIMM3 à
DIMM1 en respectant l'ordre.
! Lorsque vous installez deux modules SDRAM DDR PC3200, nous vous suggérons d'installer les
deux modules SDRAM DDR dans les emplacements DIMM3 et DIMM2.
! Accepte la DIMM DDR simple et double densité.
Banque
Bank 0, 1
(DDR DIMM1)
Bank 2, 3
(DDR DIMM2)
Bank 4, 5
(DDR DIMM3)
Mémoire système Totale pour l'Unbuffered et Non-ECC
DDR SDRAM DIMM (PC1600/PC2100/PC2700)
Mémoire système Totale pour l'Unbuffered et Non-ECC
DDR SDRAM DIMM (PC3200)
DIMMs peuvent être insérés directement dans le slot. Note: Certains sockets DDR DIMM présentent des
différences physiques mineures. Si votre module ne semble pas s'insérer, ne le forcez surtout pas dans le
socket sinon vous risquez d'endommager votre socket DDR DIMM ou votre module DDR DIMM.
La procédure suivante vous montrera comment installer un module DDR DIMM dans son socket.
Etape 1. Avant d'installer le module mémoire, veuillez éteindre complètement votre alimentation et
débrancher le cordon d'alimentation.
Etape 2. Enlevez le couvercle de votre boîtier.
NF7/NF7-M/NF7-S
Remarque
Tableau 2-1. Configurations Mémoire Valides
Module Mémoire
64 MB, 128 MB, 256 MB,
512 MB, 1024 MB
64 MB, 128 MB, 256 MB,
512 MB, 1024 MB
64 MB, 128 MB, 256 MB,
512 MB, 1024 MB
Généralement, installer des modules DDR SDRAM
sur votre carte mère est une chose aisée à accomplir.

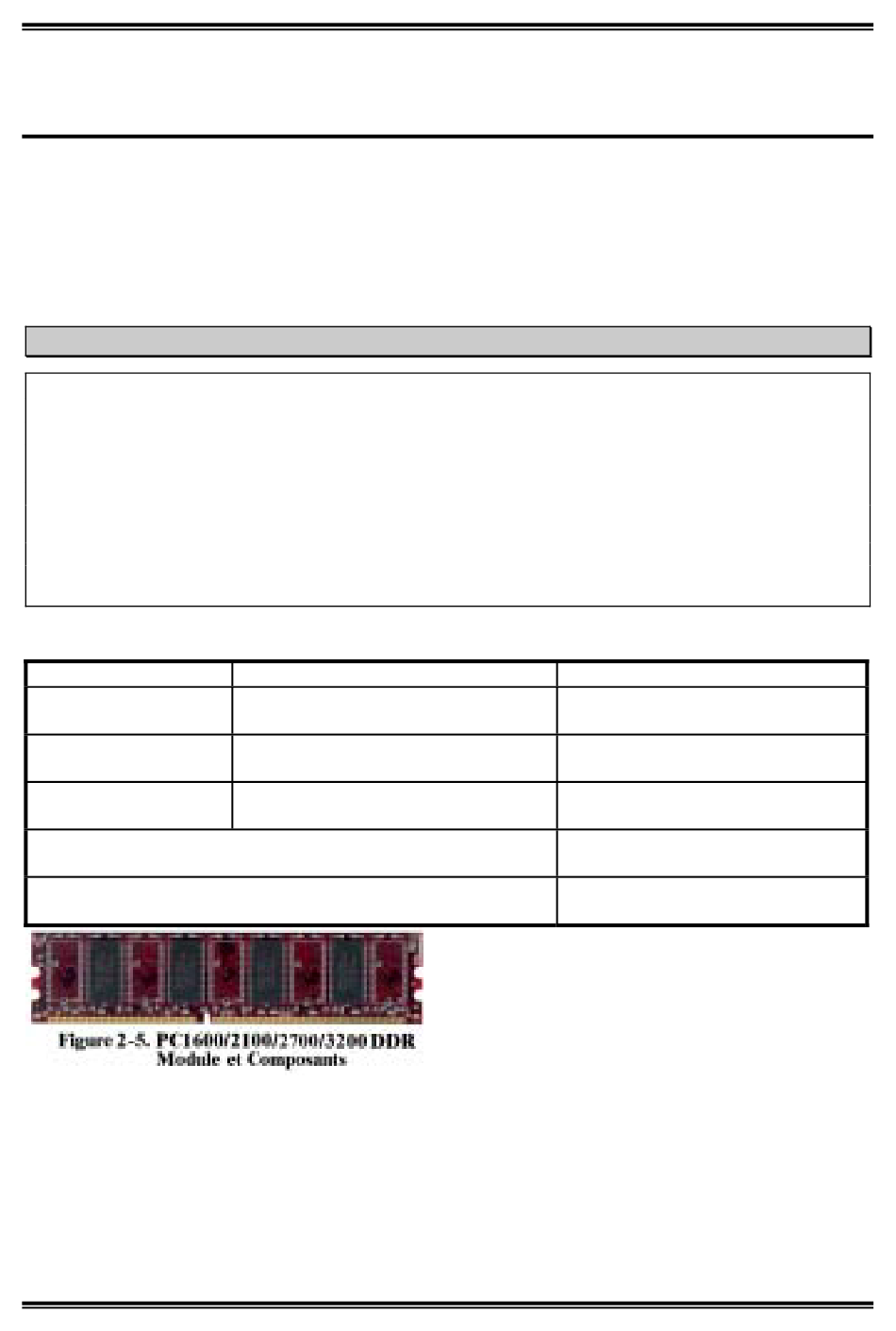

Vous pouvez vous référer à la figure 2-5 pour voir à
quoi ressemble un module DDR SDRAM 184-pins
PC 1600/2100/2700/3200.
Contrairement à l'installation des SIMMs, les
Chapitre 2
Mémoire Totale
64 MB ~ 1 GB
64 MB ~ 1 GB
64 MB ~ 1 GB
64 MB ~ 3 GB
64 MB ~ 2 GB
La
