Instructions
Instructions

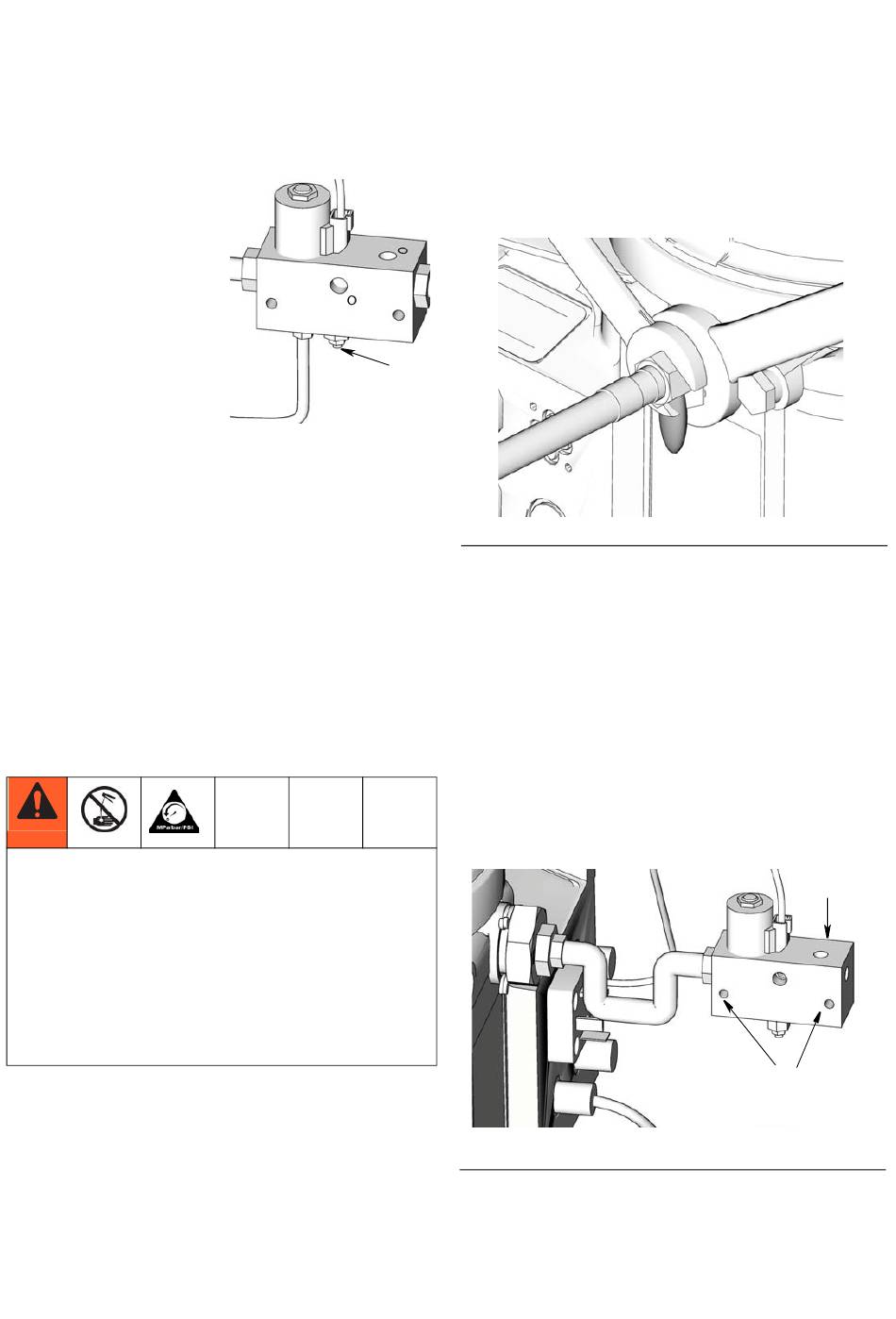

Soupapes de décompression
La soupape de décompression
utilise une vis de réglage de
pression (a) pour définir le
point de relâche de pression.
Elle n'est pas conçue
comme façon de relâcher
la pression pendant le
fonctionnement normal
mais comme mesure
protectrice dans le cas
d'avoir une augmentation
de la pression inattendue
dans le système.
OBSERVATION : N'utilisez pas cette soupape
de décompression en tant que relâchement de
pression dans le fonctionnement du cycle normal et
quotidien. Utiliser la procédure de dépressurisation
décrite dans la prochaine section de ce manuel pour
relâcher la pression pendant l'opération de cycle
normale.
La vis de réglage de pression (a) doit être réglée
périodiquement. Chaque fois que la soupape est
définie/réglée (après que le point de réglage soit trouvé)
il est important de s'assurer que la soupape ne touche
pas le fond et qu'il y ait au moins 1/2 tour de réglage
restant. Ceci est déterminé en tournant la vis (a) 1/2 tour
et ensuite de nouveau en arrière.
Décompression
DANGERS D'INJECTION CUTANÉE
Le produit s'échappant à haute pression du pistolet, une
fuite sur le flexible ou un composant défectueux risque
de transpercer la peau. La blessure peut avoir l'aspect
d'une simple coupure, mais il s'agit en fait d'une blessure
sérieuse pouvant entraîner une amputation. Consulter
immédiatement un traitement chirurgical.
Suivre la Procédure de dépressurisation dans
ce manuel, lors de l'arrêt de la distribution et avant de
nettoyer, vérifier ou procéder à un entretient de l'appareil.
Relâcher la pression dans le système en utilisant
deux clés qui travaillent en directions opposées dans
l'élément de la pompe et le raccord de l'élément de
la pompe pour desserrer le raccord uniquement.
2
OBSERVATION : Lors du relâchement du raccord
de la pompe, NE PAS relâcher l'élément de la pompe.
Desserrer l'élément de la pompe changera le volume
de la sortie.
a
F
. 1
IG
Installation
Les numéros de référence utilisée dans ces instructions
correspondent aux pièces comprises dans le Kit et sont
fournies sur la page 1. Les pièces identifiées avec un
signe alpha sont fournies par l'utilisateur ou sont déjà
des composants installés.
1. Déconnecter la source d'alimentation.
2. Si l'appareil a déjà fonctionné, relâcher la pression.
3. Monter le bloqueur de la soupape de ventilation (1)
sur une surface fixe à côté de la pompe G3 à travers
aux orifices de montage (b) et des deux vis de
douille (5).
F
. 2 : Dimension de montage a = 3,25 pouces
IG
(8,255 cm). Filets 1/4 - 20 UNC-2A
1
b
3A1052C
