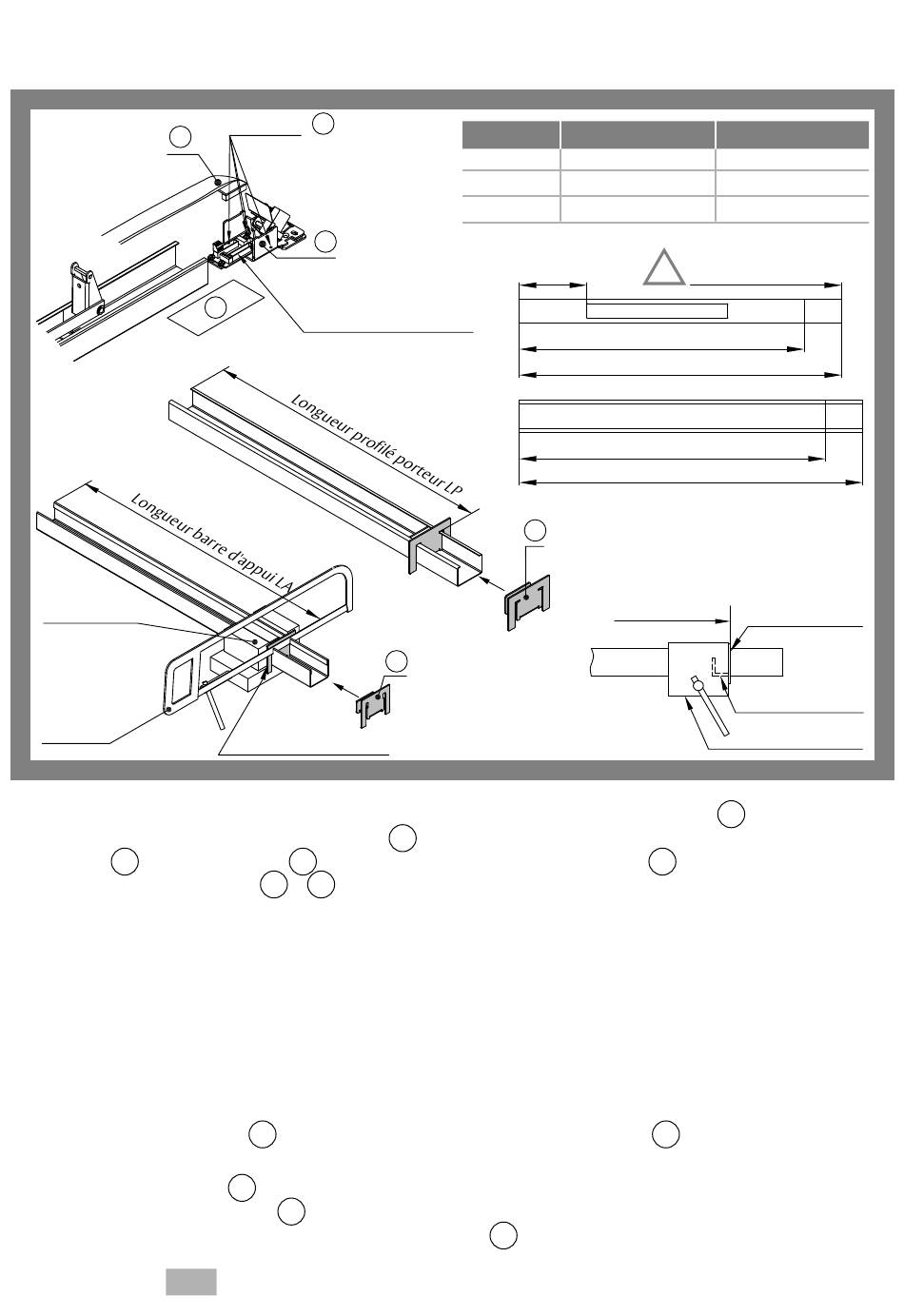

Découpe des profilés avec le kit de découpage (non compris dans la livraison)
5
Montage /
Démontage
Étau
Scie à
métaux
Uniquement les variantes mécatroniques: Soulever soigneusement le connecteur du câble plat 5 pour le débrancher
de la platine de raccordement. Ranger le câble plat 5 bien protégé dans le profilé porteur. Dévisser les quatre tiges
filetées M4x4 6 et retirer le support 7 du profilé porteur. Conserver la tôle de fond 8 pour le remontage ultérieur.
Insérer les gabarits de découpage 1 et 2 dans le profilé respectif. Bloquer le profilé dans l'étau comme indiqué dans
la figure. Les mâchoires de serrage sont ainsi utilisées comme butées pour les languettes de guidage des gabarits de
découpage.
AVERTISSEMENT : Pour éviter de rayer la surface du profilé, la zone de serrage doit être protégée avec des plaques
intermédiaires adéquates (bois, plastique)! Positionner une scie à métaux usuelle contre les languettes de guidage.
Faire une découpe soigneuse parallèlement à la surface du profilé. En pressant légèrement la lame de la scie en
direction des languettes de guidage, il est plus simple de faire une coupe bien droite le long du guidage de la lame.
Après la découpe, ébarber proprement les arêtes de coupe pour éviter toute blessure par coupure!
AVERTISSEMENT : Sur les variantes mécatroniques, il ne faut surtout pas utiliser de lubrifiant ou de liquide de
refroidissement pour le découpage! Il ne doit rester aucune limaille dans l'eBar 1.2! Risque de court-circuit! Après le
découpage, réinsérer le support 7 dans le profilé porteur. Positionner la tôle de fond 8 (épaisseur 0,8 mm) entre le
profilé porteur et le support.
IMPORTANT : La tôle de fond 8 sert à empêcher les marques de pression et la déformation causées par le serrage!
Serrer les quatre tiges filetées M4x4 6 à un couple compris entre 0,4 et 0,5 Nm maximum! Variantes mécatroniques
uniquement: Insérer soigneusement le connecteur du câble plat 5 dans la platine de raccordement.
F
8
6
4 x M4 x 4
7
Platine de raccordement
(uniquement variantes
8
mécatroniques)
Languettes de guidage
Longueur cde
BA
940
BA 1100
BA 1260
165
Gabarit de découpage pour
1
le profilé porteur
Réf. MSL 12871024
2
Gabarit de découpage
pour la barre d'appui
Réf. MSL 318083
Longueur profilé porteur
Longueur profilé d'appui
BA-67 mm
Toujours raccourcir
!
sur le côté des fiches
Barre d'appui LA ± 1mm
Longueur standard
Profilé porteur LP ± 1mm
Longueur standard
LD/LT ±1mm
BA-104 mm
Languettes de
guidage
Gabarit
de découpage
Étau
