> Français

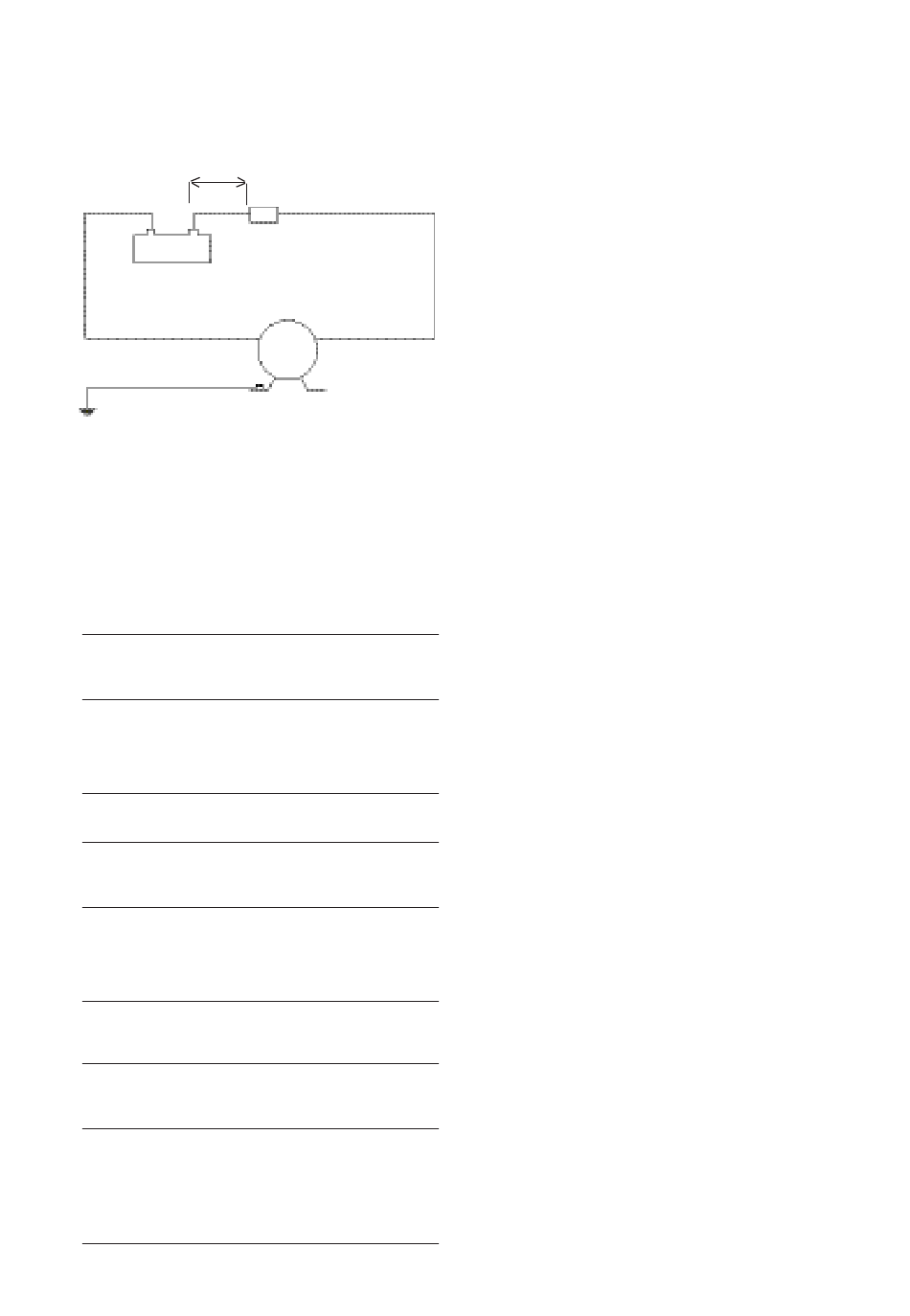

Tableau de câblage.
0,2 m
+
–
Noir
Vert/jaune
Les autres équipements électriques, comme
un coupe-cirucit, doivent être installés entre
la pompe et le fil positif (+) de la batterie (sur
le fil rouge).
Section des câbles.
(basée sur une chute de tension de 3%)
WPS 2.9
Section de fil
1,5 mm²
# 16 AWG
2,5 mm²
# 14 AWG
4,0 mm²
# 12 AWG
6,0 mm²
# 10 AWG
WPS 3.5
Section de fil
2,5 mm²
# 14 AWG
4,0 mm²
# 12 AWG
6,0 mm²
# 10 AWG
10 mm²
# 6 AWG
WPS 5.2
Section de fil
2,5 mm²
# 14 AWG
4,0 mm²
# 12 AWG
6,0 mm²
# 10 AWG
10 mm²
# 6 AWG
16 mm²
# 4 AWG
20
Maxi.
Fusible
principal
Pompe
Longueur de fil*
maxi. en m
12 V
5
8
13
19
Longueur de fil*
maxi. en m
12 V
5
8
13
19
Longueur de fil*
maxi. en m
12 V
5
8
12
20
31
* La longueur de fil correspond à la distance totale
entre la batterie et la pompe et le retour à la
batterie. Il est recommandé d'utiliser un relais
avec un fil léger partant du fil principal à
l'interrupteur pour raccourcir les fils principaux.
Rouge
Entretien
A la première mise en service et régulière-ment
par la suite, il faut désinfecter le circuit d'eau se-
lon la procédure ci-dessous:
1. Remplissez le réservoir avec une solution
d'eau de Javel et d'eau potable
(1 ml d'eau de Javel pour 1 litre d'eau).
2. Ouvrez tous les robinets et laisser l'eau couler
jusqu'à ce qu'elle dégage une odeur d'eau de
Javel.
3. Fermez les robinets.
4. Vidangez le réservoir de la solution restante.
5. Remplissez à nouveau le réservoir avec de
l'eau potable.
6. Ouvrez tous les robinets jusqu'à élimination
totale de la solution d'eau de Javel du circuit..
Nettoyez le filtre périodiquement en extrayant le
filtre interne blanc comme indiqué ci-dessous :
1. Démontez l'extrémité du filtre.
2. Extrayez le filtre interne blanc.
3. Nettoyez le filtre blanc à l'eau de Javel avec
une brosse.
4. Replacez le filtre interne et revissez l'extrémité
du filtre en veillant à ne pas endommager le
joint d'étanchéité en caoutchouc.
24 V
21
Réglage de la pression du réservoir tampon:
34
1. Coupez l'alimentation de la pompe.
55
2. Ouvrez un robinet pour faire tomber la
pression interne du circuit d'eau.
82
3. Réglez la pression de gonflage du réservoir
tampon avec un embout de gonflage de
chambre à air ordinaire et une pompe à main.
4. Mettez le système en marche en suivant la
procédure indiquée ci après.
24 V
Première mise en marche
21
Après avoir installé la pompe, mettez le système
34
en marche selon la procédure ci-dessous:
55
• Remplissez le réservoir d'eau avec de l'eau
82
potable.
• Ouvrez un robinet.
• Mettez la pompe sous tension.
• Fermez le robinet quand l'eau commence
à couler.
• Ouvrez successivement chacun des robinets
jusqu'à ce que tout l'air présent dans le
circuit soit purgé.
24 V
• La pompe s'arrête automatiquement une fois
22
tous les robinets fermés et quand la pression
34
interne du circuit atteint la limite de déclench-
52
ement du pressostat..
86
138
Traduction du manuel d'instruction d'origine
