TS 5000 R BG
5

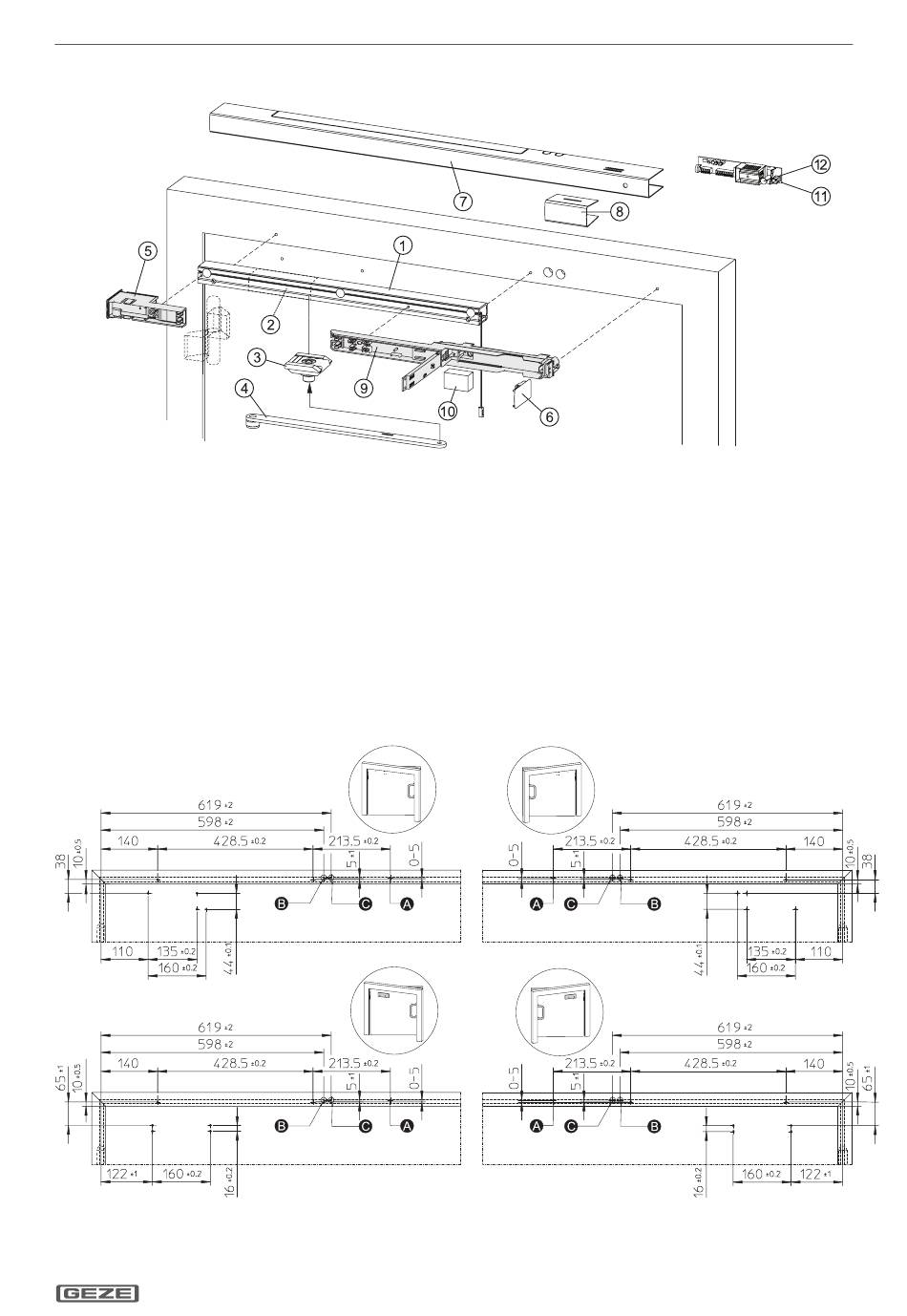

Contenu de la livraison

1 Bras à coulisse
2 Arrêt électrique
3 Coulisseau
4 Levier coulissant
5 Bloc d'alimentation avec logement
6 Capuchon
7 Cache
6

Montage, fixation

6. 1 Gabarit de perçage
TS 5000 avec bras à coulisse R pour fixation directe ou fixation avec plaque de montage.
A Alésage pour boîtier de commutateur de fumée
B Ø 15 mm, Alimentation en courant (230 V AC)
8 Capuchon de protection
9 Boîtier de commutateur de fumée
10 Garniture en mousse
11 Commutateur de fumée (emballé)
12 Touche de réinitialisation
Vis de fixation, gabarit de butée et
sachet d'accessoires (sans illustration)
C Ø 15 mm, Ouverture pour raccordements supp-
lémentaires (en option)
Contenu de la livraison
Fig.: 5.1
Fig.: 6.1.1
FR 3
