TS 5000 L-ISM VPK
5

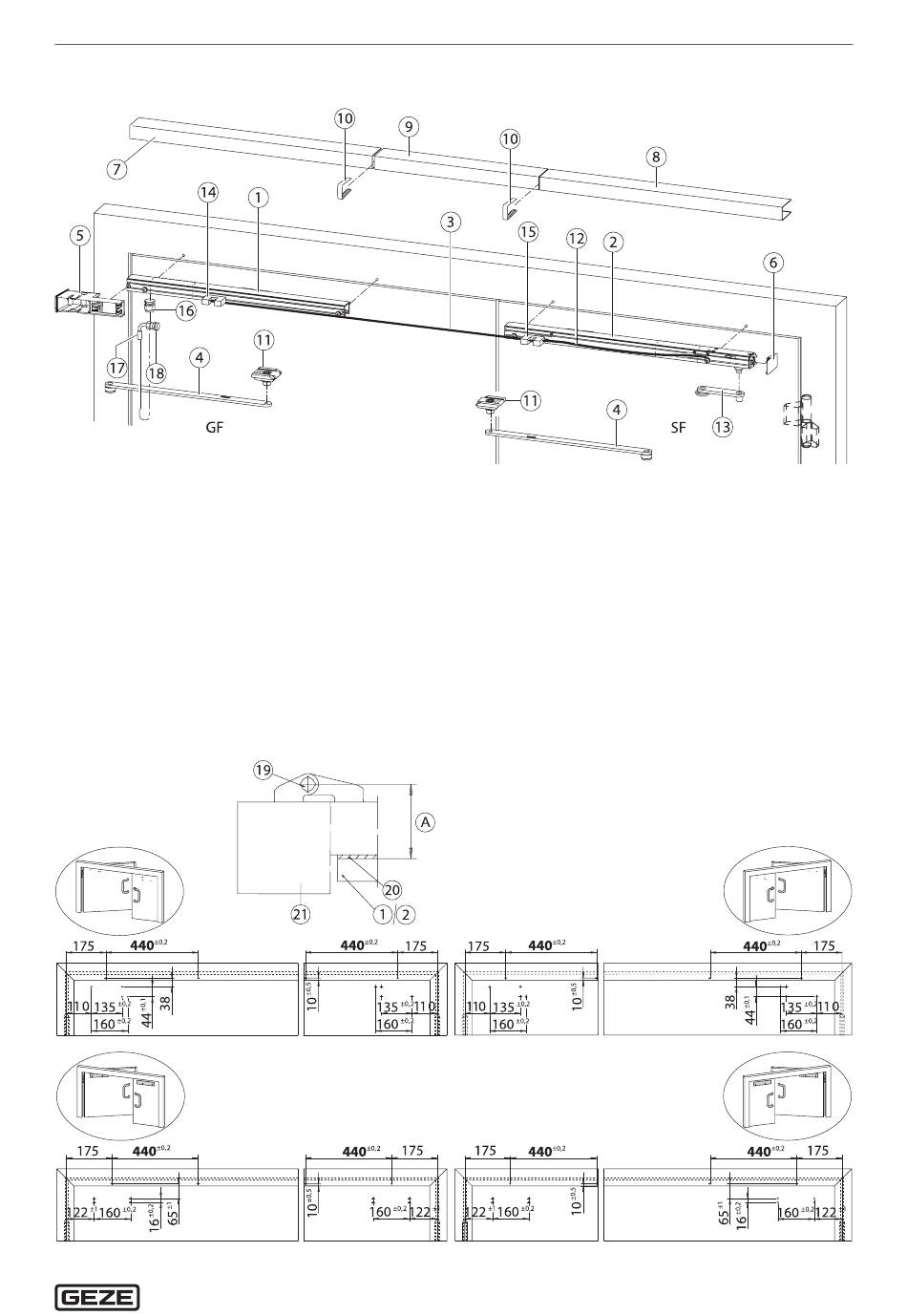

Contenu de la livraison

Fig.: 5.1
GF Battant mobile
SF Battant fixe
1 Bras à coulisse ISM du GF
2 Bras à coulisse ISM du SF
3 Câble pour dispositif de
déclenchement
4 Levier coulissant L = 375 mm
5 Recouvrement du GF
6

Montage, fixation

6. 1 Gabarit de perçage
TS 5000 L-ISM VPK avec bras à coulisse ISM pour fixation directe ou fixation avec plaque de montage.
Fig.: 6.1.1
6 Capuchon
7 Cache du battant mobile
8 Cache du battant fixe
9 Cache central
10 Embout
11 Coulisseau
12 Renvoi du câble
13 Levier de déclenchement
19 Bande
20 Platine de montage
21 Huisserie
A Testé à 110 mm
Contenu de la livraison
14 Pièce de réglage du GF
15 Pièce de réglage du SF
16 Presse-ètoupe
17 Câble sous gaine avec
renvoi à 90°
18 Vis de réglage et contre-écrou
Vis de fixation, gabarit de butée et
sachet
d'accessoires (sans illustration)
FR 3
