5 Contenu de la livraison
TS 4000 R IS
1 Ferme-porte
2 Commutateur de fumée
(emballé)
3 Bloc d'alimentation
4 Cache, branchement câble
5 Profil de recouvrement
6 Montage, fixation

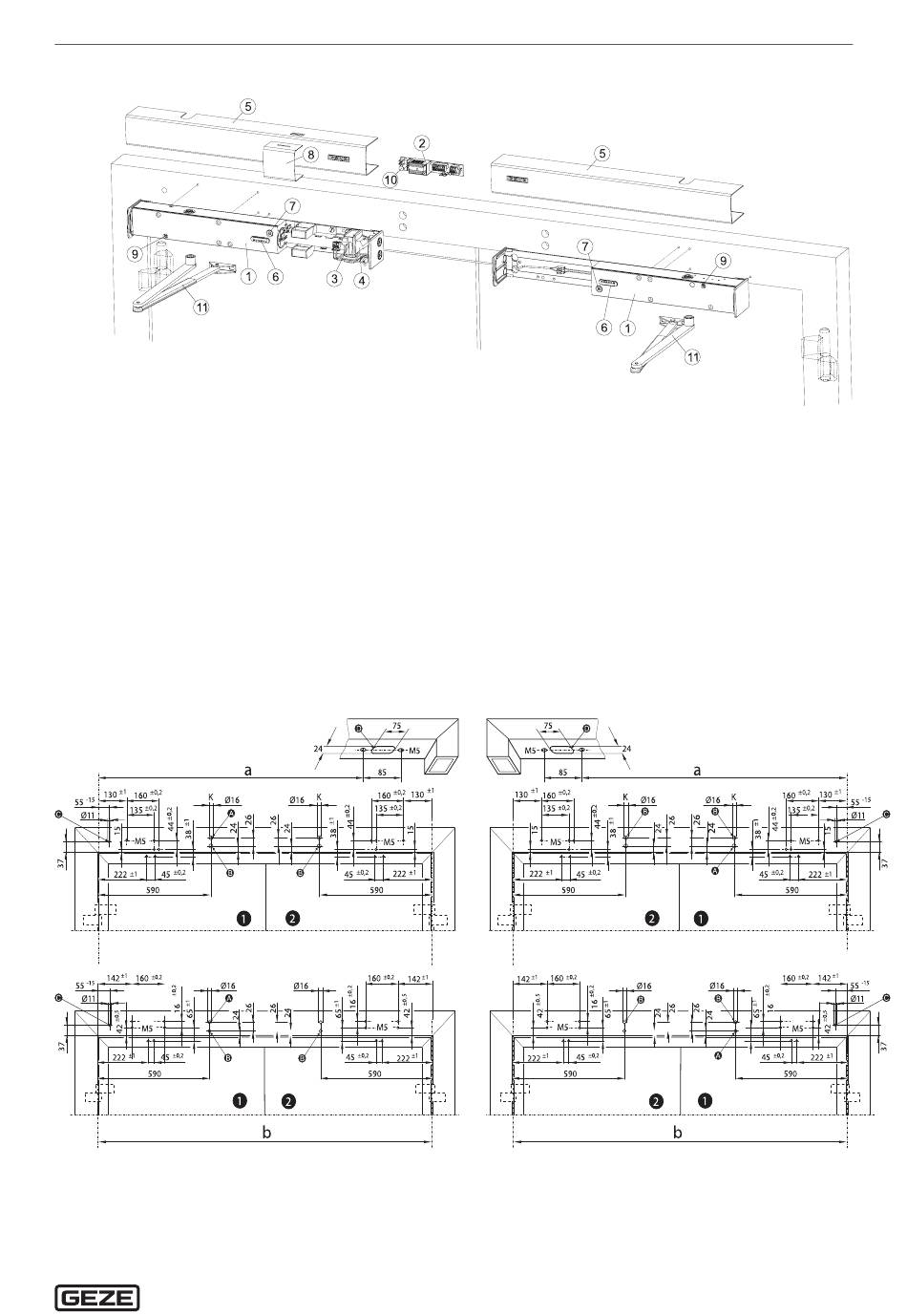

6. 1 Gabarit de percage
TS 4000 R IS et TS 4000 R secondaire avec tringlerie - pour fixation directe (Fig.: 6.1.1)
ou fixation avec plaque de montage (Fig. 6.1.2).
1 Battant mobile TS 4000 R-IS
2 Battant fixe TS 4000 R (Zweitgerät)
a Cote de montage pour mécanisme déclencheur
b Cote d'écartement de penture
TS 4000 R Zweitgerät
6 Fenêtre d'affichage
7 Réglage de la force
de fermeture
8 Capuchon de protection
9 Soupape de rég. vitesse
de fermeture
A
B
C
D
Contenu de la livraison
10 Touche de réinitialisation
11 Tringlerie
Vis de fixation, gabarit de butée
et sachet d'accessoires
(sans illustration)
Ø 16 mm, alimentation en courant 230 V AC
Ø 16 mm, ouverture pour raccordements supp-
lémentaires (en option)
Ø 11 mm, perçage pour câble bowden
Evidement pour mécanisme déclencheur
Fig.: 5.1
Fig.: 6.1.1.
Fig.: 6.1.2.
