Installer la Carte Mère
Comment installer la nappe Ultra ATA/66 :
! Le connecteur BLEU doit impérativement être connecté sur votre carte mère, ou votre
système ne marchera pas.
! Chaque connecteur présent sur votre nappe Ultra ATA/66 possède un détrompeur (un
renflement de plastique au milieu du connecteur) pour vous indiquer l'orientation de la
connexion à effectuer. De même, un détrompeur est également présent sur les connecteurs
de la carte mère (encoche) pour vous assurer que le pin #1 va sur le pin #1.
! La ligne rouge sur votre nappe doit être alignée sur le pin #1. Sur votre disque dur, la ligne
rouge en général se trouvera à côté du connecteur d'alimentation du disque. Insérez le
connecteur BLEU dans le connecteur IDE1/IDE2 de votre carte mère.
! Insérez le connecteur NOIR dans le connecteur de votre disque Maître. Insérez le
connecteur GRIS dans le connecteur de votre périphérique Esclave (deuxième disque dur,
CD-ROM, etc....). Référez-vous à la figure 2-12.
Le schéma en dessous vous montre le panneau de connecteurs de la WB6. Ces connecteurs
servent à la connexion de périphériques externes à la carte mère. Nous allons décrire plus
bas quels périphériques connecter sur quels connecteurs. sur les disques durs eux-mêmes.
Veuillez vous référer à la documentation de vos disques durs pour leurs paramétrages.

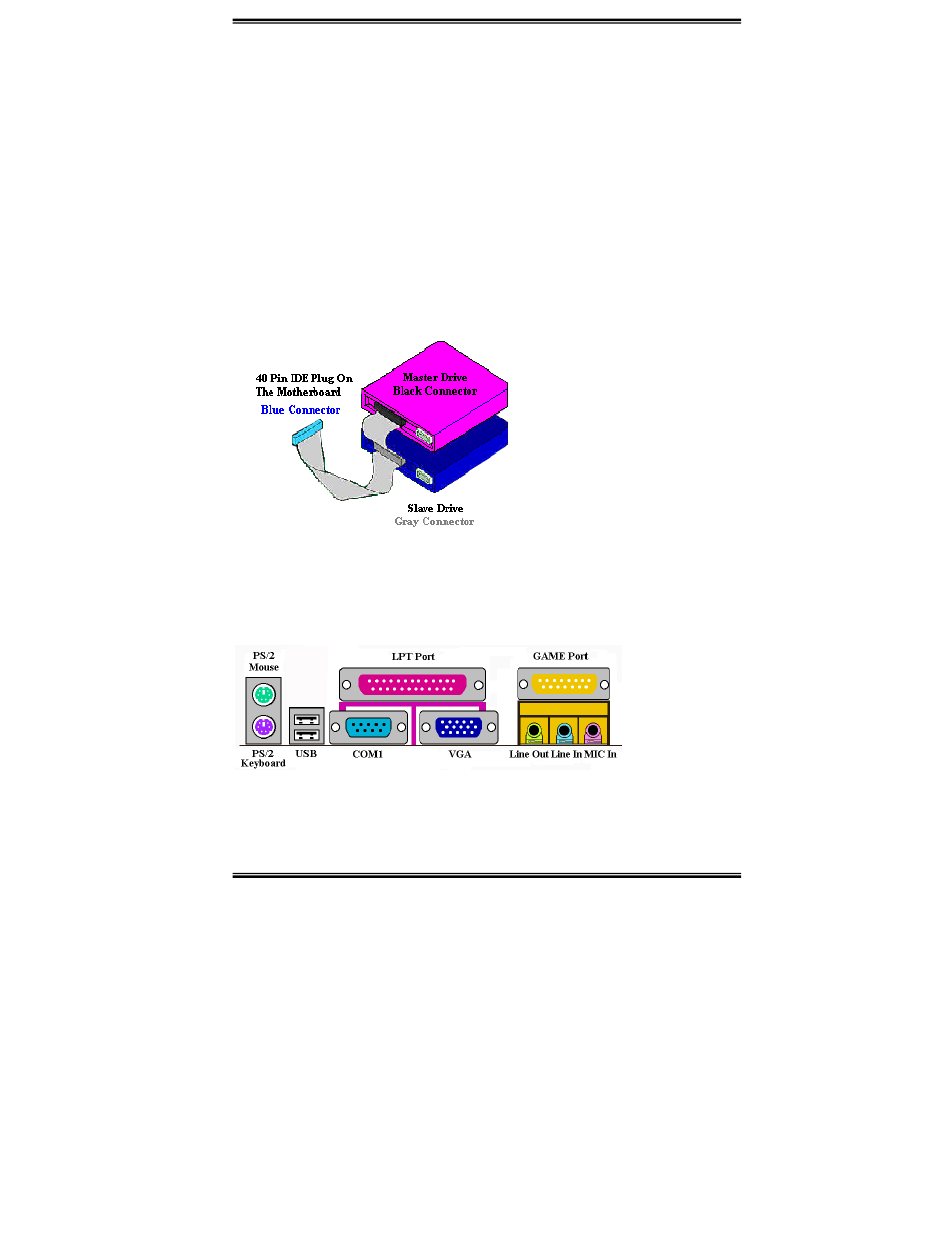

Figure 2-13. Connecteurs d'entrées/sorties de votre WB6.
L'illustration 2-13 vous montre les différents connecteurs disponibles et leurs dispositions.
Ces connecteurs sont pour les périphériques externes à votre boîtier. Nous allons décrire
plus bas quels périphériques connecter à quels connecteurs.
Figure 2-12. Comment connectez la
nappe Ultra ATA/66 sur votre carte
mère
