Abit WB6 Manuel De L'utilisateur page 26

2-12
Connecteurs PN1 and PN2
PN1 (Pin 1-2-3-4-5) : Broches Power LED et Keylock Switch
Power led est incorrectement branché, la diode du Power ne s'allumera pas correctement.
Note: Regardez la position et l'orientation du câble POWER LED.
PN1 (Pin 7-8) : Broches HDD LED
Note: Regardez la position et l'orientation du câble HDD-LED.
WB6
Les séries de pins PN1 et PN2 sont dédiés
aux différents boutons et indicateurs qui se
trouvent en façade de votre boîtier. Plusieurs
fonctions découlent de ces connecteurs.
Vous devez faire attention à l'emplacement
du pin 1 et l'orientation. L'illustration 2-9
vous indique les fonctions liées aux
connecteurs PN1 et PN2.

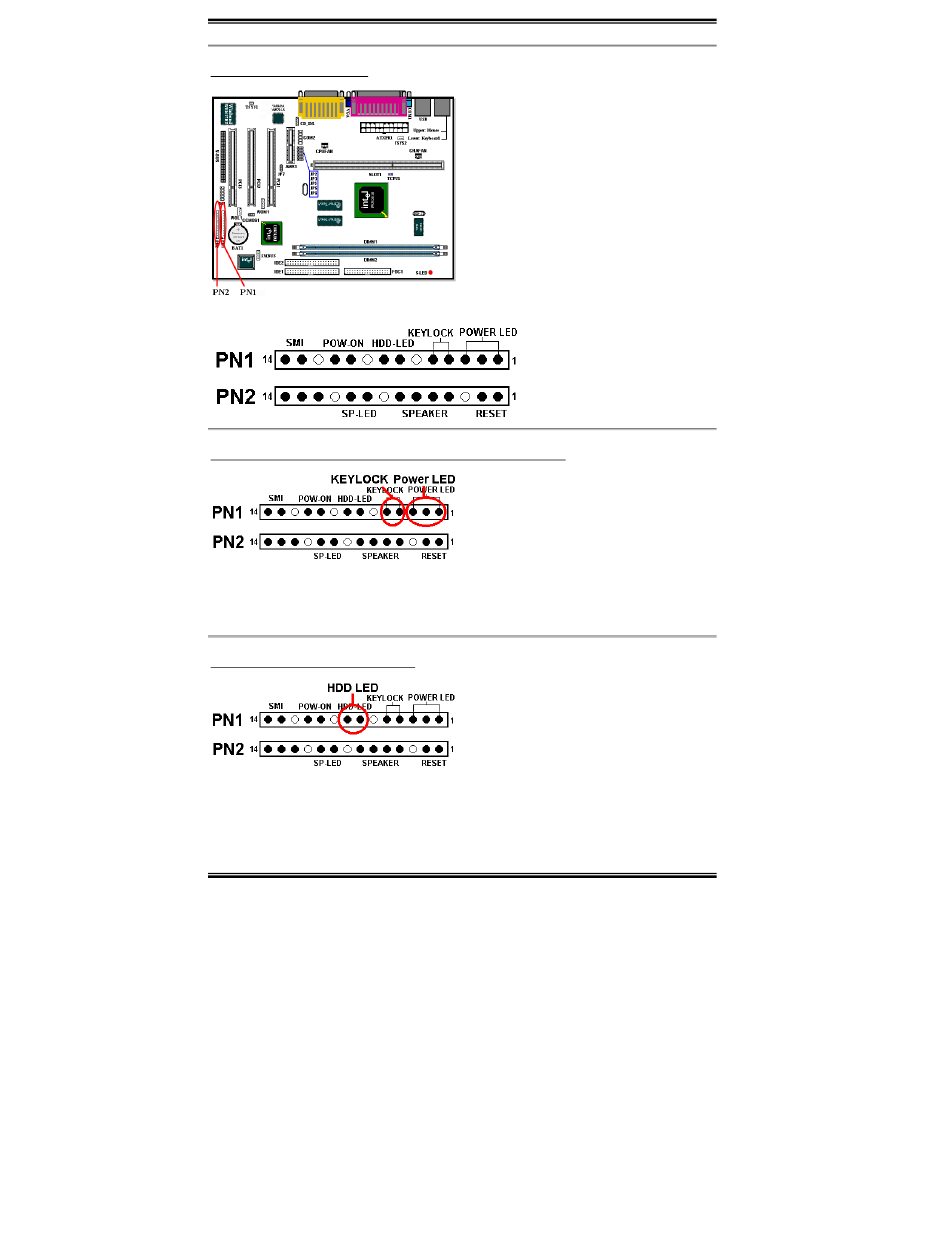

Figure 2-9. Définitions des
pins du PN1 et PN2
Il y a un sens spécifique de la pin1 à 3.
Insérez le câble 3 fils du POWER LED sur
les pins1-3, et le câble 2 fils KEYLOCK sur
les pins 4 & 5. Vérifiez que les bons câbles
vont sur les bons connecteurs. Si le câble
Insérez le câble HDD-LED de votre façade
de boîtier a cette broche. Si vous l'installez
dans le mauvais sens, la diode ne s'allumera
pas correctement en cas d'activité du disque
dur.
Chapitre 2
