2-16

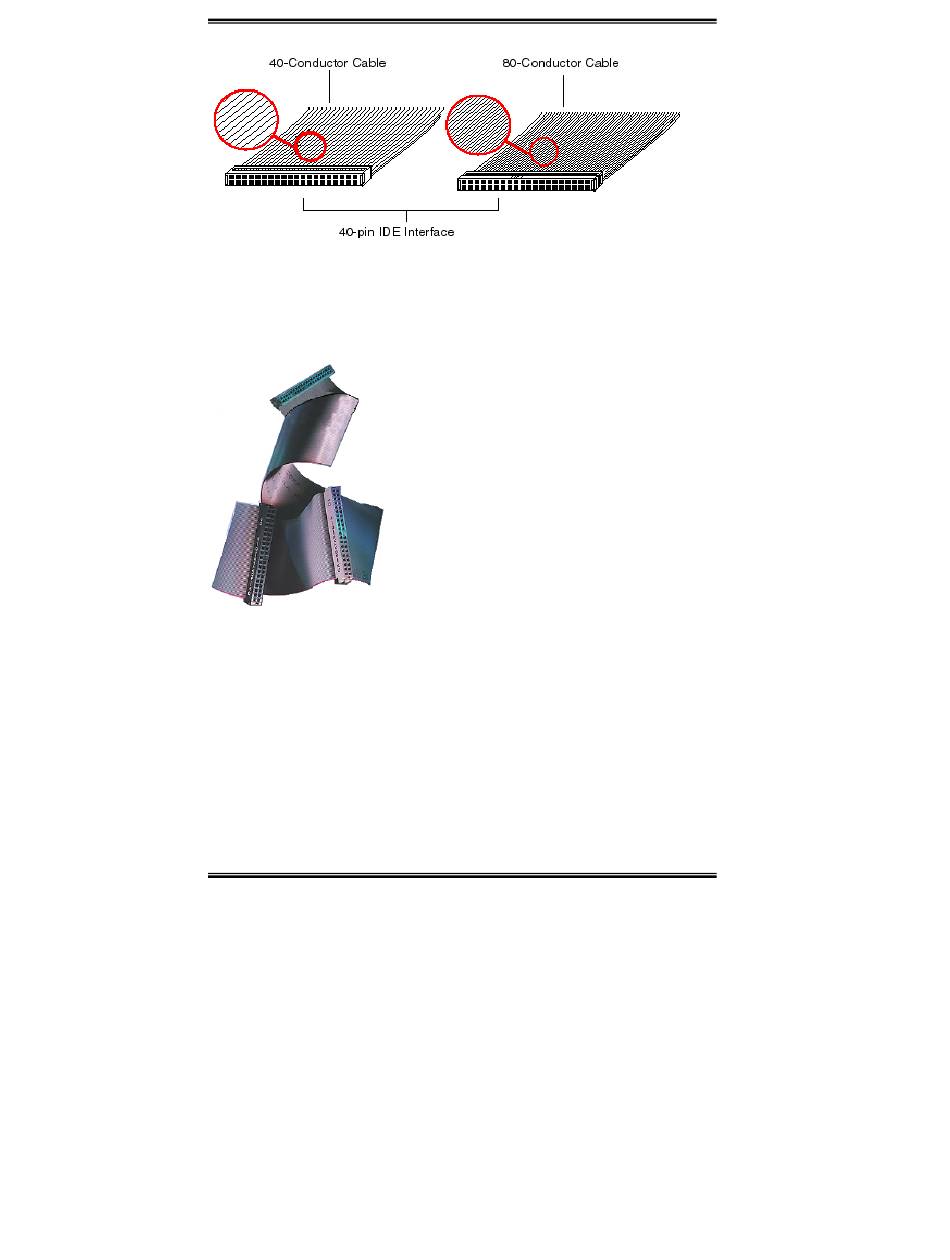

Figure 2-10. Comparaison câble Ultra-ATA/33 et câble Ultra-ATA/66
La figure 2-11 vous montre la photo d'un câble Ultra ATA/66. Un câble compatible Ultra
ATA/66 est de 40-pins, 80-fils conducteurs et possède un connecteur noir à une extrémité,
un bleu à l'autre et un gris entre les deux. De plus, la ligne 34 de la nappe doit être coupée
(cela peut être difficile à voir).
Figure 2-11. Photo of an
Ultra ATA/66 Conductor
supportent également les spécifications Ultra ATA/33 et ATA (IDE).
Il y a quatre conditions pour faire fonctionner l'Ultra ATA/66 :
*Le disque dur doit supporter l'Ultra ATA/66.
*La carte mère et son bios (ou carte contrôleur additionnelle) doivent supporter l'Ultra
ATA/66.
*Le système d'exploitation doit supporter le Direct Memory Access (DMA) ; Microsoft
Windows 98 et Windows 95b (OSR2) supporte le DMA.
*La nappe doit être de 80 fils conducteurs ; sa longueur ne devrait pas excéder 18 inches. Si
ces quatre conditions sont remplies, vous pouvez alors bénéficier de l'Ultra ATA/66 sur
votre système.
WB6
L'Ultra ATA/66 est entièrement compatible avec les
systèmes Ultra ATA/33, mais dans ces systèmes, son taux
de transfert sera limité à celui de l'Ultra ATA/33 (Ultra
DMA mode 2 – 33MB/sec) ou PIO mode 4 (16.6MB/sec).
Les disques durs Ultra ATA/66 sont 100 pour cent
compatibles avec les périphériques IDE existants (Ultra
ATA/33, DMA, ATA/IDE, CD-ROM, etc....) ainsi
qu'avec les contrôleurs IDE existants. Le protocole et les
commandes Ultra ATA/66 sont conçus pour être
également compatibles avec les périphériques et
contrôleurs ATA (IDE). Bien qu'une nouvelle nappe 40-
pins et 80 fils conducteurs soit requise pour l'Ultra
ATA/66, les pins du connecteur chipset restent les mêmes.
Les disques durs supportant la norme Ultra ATA/66
Chapitre 2
