Avvertenze:
La macchina è dotata di una valvola di sicurezza che interviene (se per qualsiasi motivo l'impianto
termico supera la pressione di 3bar) scaricando il fluido contenuto nella caldaia. Al fine di evitare
fastidiose uscite di acqua (non dovute a problemi), eventualmente generate da sovrapressioni
dell'impianto di rete, è vivamente consigliato l'installazione a monte del rubinetto di carico
dell'impianto termico, di un riduttore di pressione regolato a 1 bar. L'eventuale intervento della
valvola di sicurezza comporta la fuoriuscita di acqua e/o vapore che si riversa sul pavimento,
pertanto occorre predisporre l'impianto in modo che la valvola stessa intervenga per sola necessità
e non per cause diverse tipo sovrapressioni dovute ad impianto non corretto.
In caso di fuoriuscita del fluido dell'impianto termico per intervento della valvola di sicurezza,
CORISIT S.p.A. declina ogni responsabilità per eventuali danni causati a pavimentazione o
quant'altro possa venire a contatto con suddetto fluido.
Durante il funzionamento dell' apparecchio (dato l' alto rendimento dello scambiatore), soprattutto
a potenze ridotte, i prodotti della combustione convogliati alla canna fumaria possono raggiungere
in molti casi temperature alle quali possono avvenire fenomeni di condensazione.
Pertanto, al fine di evitare incrostazioni e/o altri spiacevoli inconvenienti dovuti a condense, occorre
prevedere canne fumarie ben coibentate e sistemi di raccolta condensa normalmente in commercio,
come previsto dalle norme in vigore.
Produzione acqua sanitaria in Rapido (
E' opportuno predisporre in assenza di altro generatore, quale es. caldaia a gas, un accumulatore
che permetta di disporre di quantità maggiori di acqua calda anche in orari nei quali l'apparecchio
non è in funzione. La produzione d'acqua sanitaria in Rapido, è subordinata all'utilizzo dell'
apparecchio con i rubinetti d'intercettazione dell'impianto di riscaldamento aperti, quindi
normalmente non nel periodo estivo.
ATTENZIONE: nel caso di produzione d'acqua sanitaria in Rapido, la potenza ceduta all'impianto
di riscaldamento diminuisce.

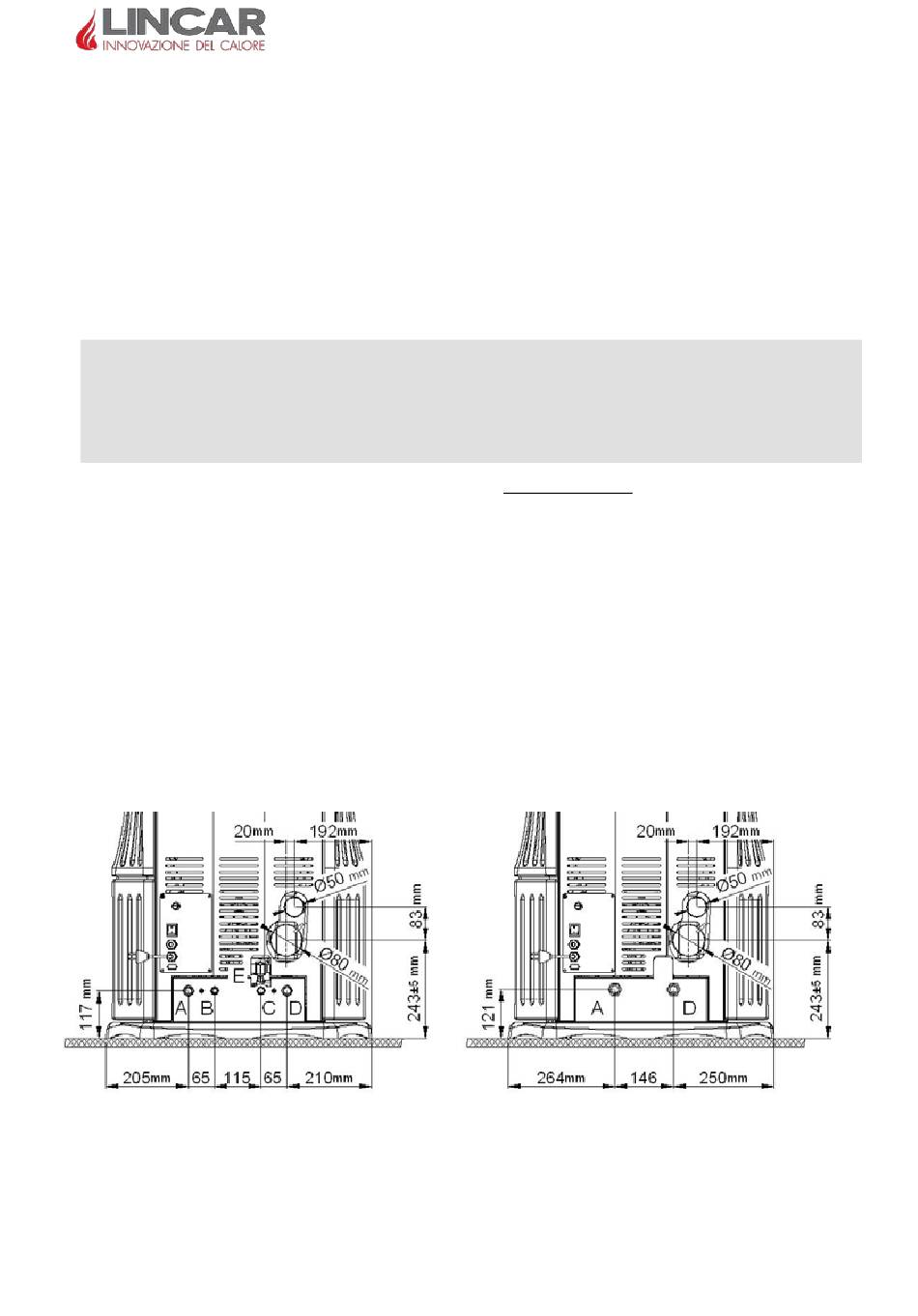

MISURE COLLEGAMENTI TUBI SCARICO FUMI e COLLEGAMENTI IDRICI.
Qualora fosse necessario eseguire dei fori sul muro per lo scarico dei fumi occorre:
− Misurare e disegnare a grandezza naturale sulla parete i punti per il collegamento della stufa;
− Realizzare i fori nel muro;
− Collegare la stufa alla canna fumaria esterna tramite un tubo di uscita fumi.
940
Dimensioni attacchi :
A – Mandata Impianto
C – Ingresso Rete Idrica G 1/2 "
E – Rubinetto Riempimento
•
In caso di tubo di uscita fumi collegato in posizione NON orizzontale (per esempio verso
l'alto), rispettare una distanza di sicurezza del tubo dal muro di 100 mm.
G 3/4 " B – Uscita Acqua Sanitaria G 1/2 "
D – Ritorno Impianto
4/112
IT-GB-FR mod. 940-940/SA
Solo Mod. 940)
940/SA
G 3/4 "
