Suivre les instructions fournies.
1)
Actionner le levier (E) pour soulever la roue afin de
réduire la tension de la chaîne.
2) Desserrer les boutons (A).
3)
Enlever le carter (B).
4)
Desserrer les boutons (C).
5) Enlever le carter (D).
6) Déplacer le galopin (F) et enlever la chaîne (G).

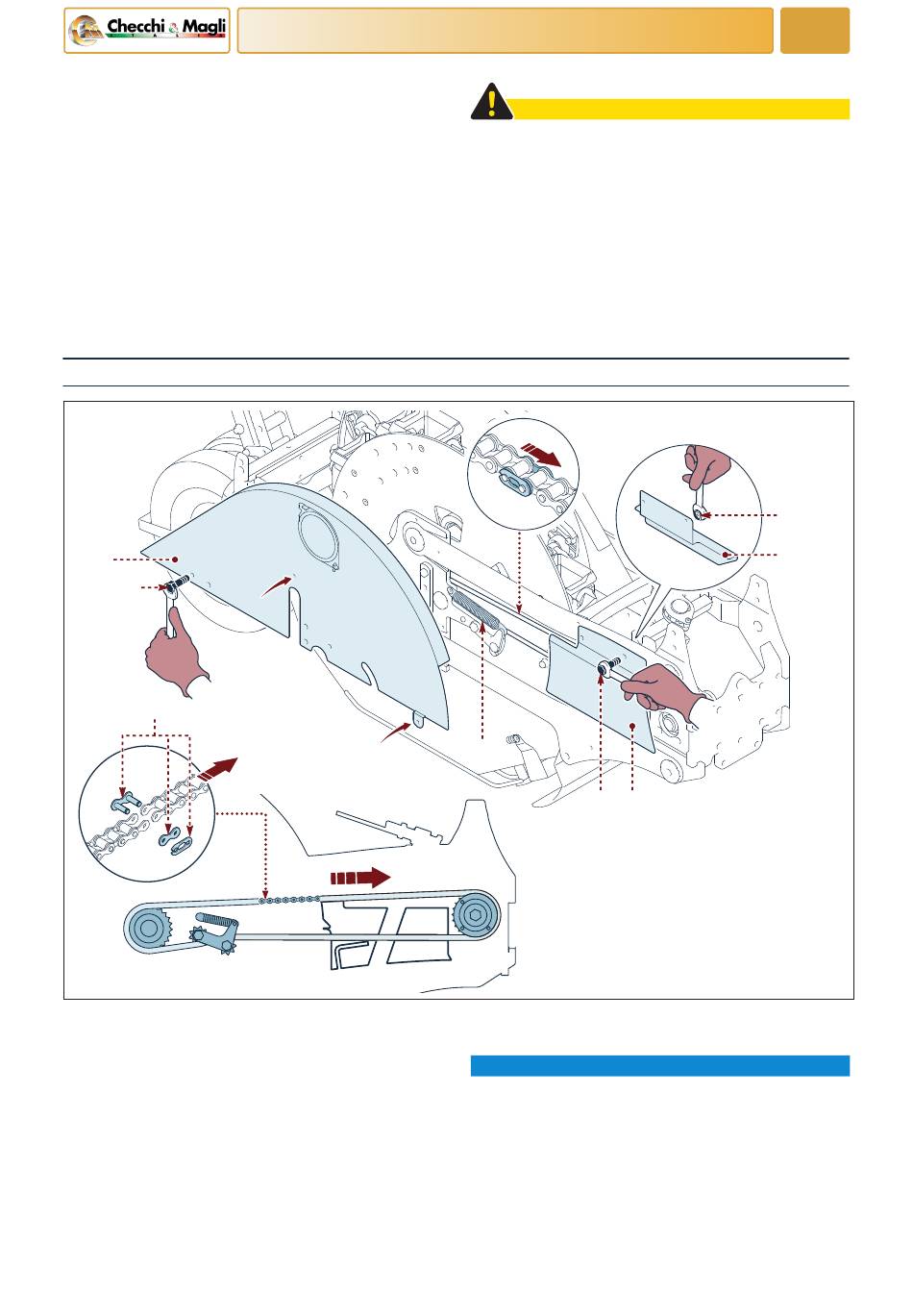

Remplacement de la chaîne de l'unité de repiquage
F
E
H
UN41 0803NQ
Suivre les instructions fournies.
1)
Dévisser les vis (A).
2)
Enlever le carter (B).
3) Dévisser les écrous (C).
4) Enlever le carter (D).
5) Dévisser les vis (E).
6) Enlever le carter (F).
7) Décrocher le ressort (G).
8) Démonter le maillon de jonction (H).
9)
Démonter la chaîne des pignons et du tendeur.
10) Positionner la nouvelle chaîne sur le tendeur et sur
les pignons.
Langue française
INFORMATIONS CONCERNANT LES REMPLACEMENTS
31
PRUDENCE
Le tendeur pourrait effectuer un mouvement impré-
vu et blesser les mains.
Effectuer cette opération avec la plus grande pru-
dence.
7)
Monter une nouvelle chaîne sur les pignons et sur
les tendeur.
8)
Positionner le carter (D).
9)
Serrer les boutons (C).
10) Positionner le carter (B).
11) Serrer les boutons (A).
G
A B
11) Monter le maillon de jonction (H).
INFORMATION
Veiller à monter correctement le maillon de jonction
dans le sens indiqué sur la figure.
12) Accrocher le ressort (G).
13) Positionner le carter (F).
14) Serrer les vis (E).
15) Positionner le carter (D).
16) Serrer les écrous (C).
17) Positionner le carter (B).
18) Serrer les vis (A).
8
C
D
