Checchi & Magli WOLF PRO Manuel D'utilisation Et D'entretien page 102

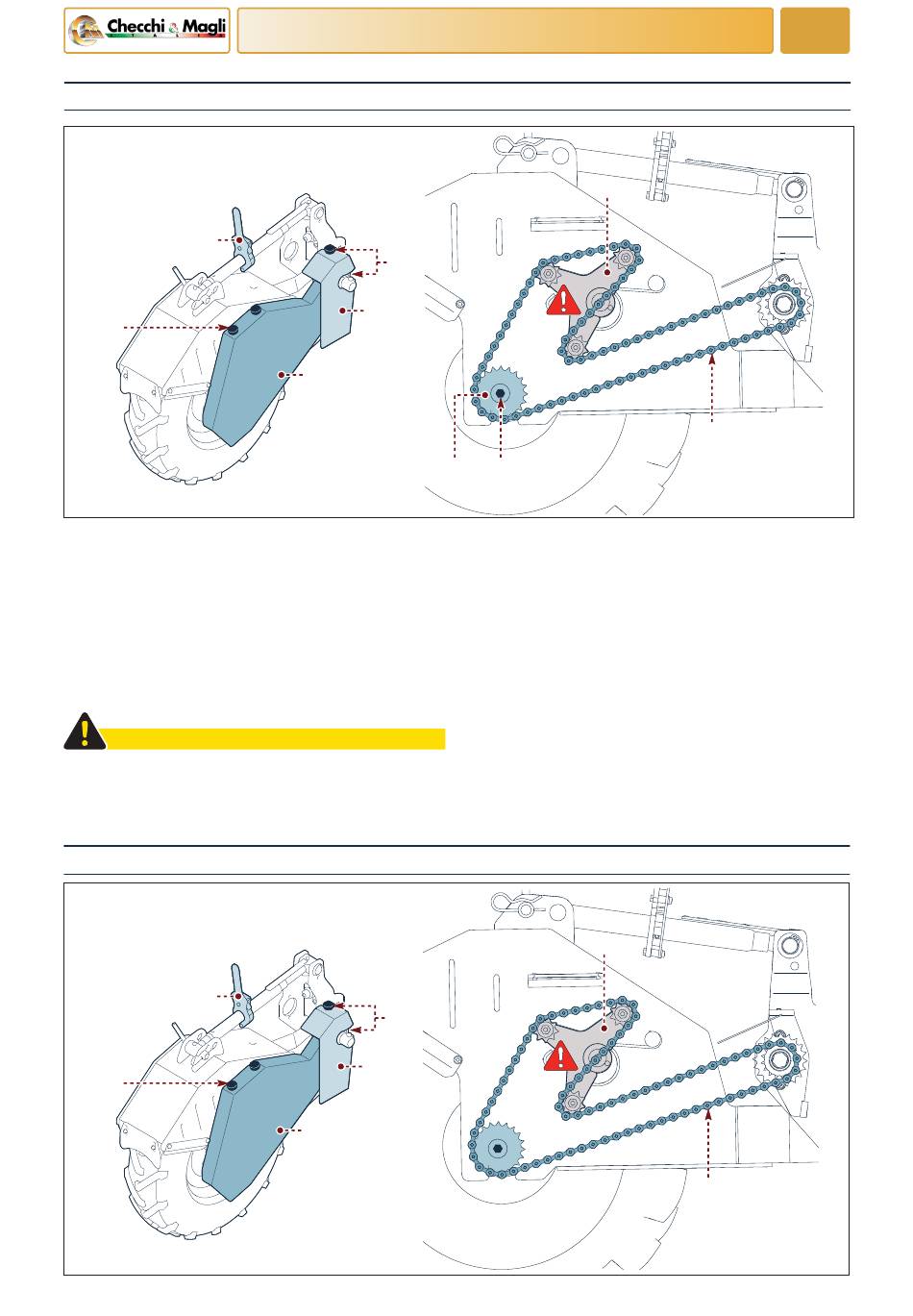

Remplacement du pignon des roues motrices
E
C
UN41 0801NQ
Suivre les instructions fournies.
1)
Actionner le levier (E) pour soulever la roue afin de
réduire la tension de la chaîne.
2) Desserrer les boutons (A).
3) Enlever le carter (B).
4) Desserrer les boutons (C).
5) Enlever le carter (D).
6) Actionner le tendeur (F) et démonter la chaîne (G)
du pignon.
PRUDENCE
Le tendeur pourrait effectuer un mouvement impré-
vu et blesser les mains.
Effectuer cette opération avec la plus grande pru-
dence.
Remplacement de la chaîne des roues motrices
E
C
UN41 0802NQ
Langue française
INFORMATIONS CONCERNANT LES REMPLACEMENTS
A
B
D
M
A
B
D
30
F
L
7)
Desserrer la vis (L).
8)
Démonter le pignon (M).
9)
Monter le nouveau pignon et serrer la vis (L).
10) Monter une nouvelle chaîne sur les pignons et sur
les tendeur.
11) Positionner le carter (D).
12) Serrer les boutons (C).
13) Positionner le carter (B).
14) Serrer les boutons (A).
F
8
G
G
Utilisation et entretien
