2. Montage et installation
Attention !
Tenez impérativement compte des conseils indiqués concernant
• la protection
• les gammes de température
• le montage
afin de garantir un mode mesure sûr.
2.1 Protection IP 67 (NE 60529)/NEMA 4X
Le débitmètre Dosimag A satisfait à toutes les exigences de la protection IP 67. Afin
que celle-ci soit garantie après le montage ou un remplacement d'appareil, il convient
de tenir compte des points suivants :
Joints d'étanchéité
Le joint du boîtier doit être posé proprement et sans l'endommager au niveau de
l'arête du boîtier. Le cas échéant, sécher le joint, le nettoyer ou le remplacer.
Vis
Serrer à fond les deux vis du couvercle du boîtier.
Connecteur Amphénol
Le câble utilisé pour le connecteur
Amphénol doit présenter un diamètre
extérieur de 8...10 mm.
Toujours bien serrer le presse-étoupe et le
connecteur Amphénol.
Afin d'éviter la pénétration d'humidité dans
le connecteur, faire une boucle avec le
câble devant le connecteur Amphénol.
Lors du câblage, respecter l'ordre de montage suivant du connecteur Amphénol :
1. Boîtier de câble 90°
2. Joint en caoutchouc
3. Bague de serrage
4. Presse-étoupe
5. Pièce intermédiaire
6. Partie connecteur
Attention !
Les raccords à vis doivent être serrés à
fond pour maintenir la protection IP 67 du
connecteur Amphénol.
Endress+Hauser
1
5
6
2
3
4
2. Montage et installation
Attention !

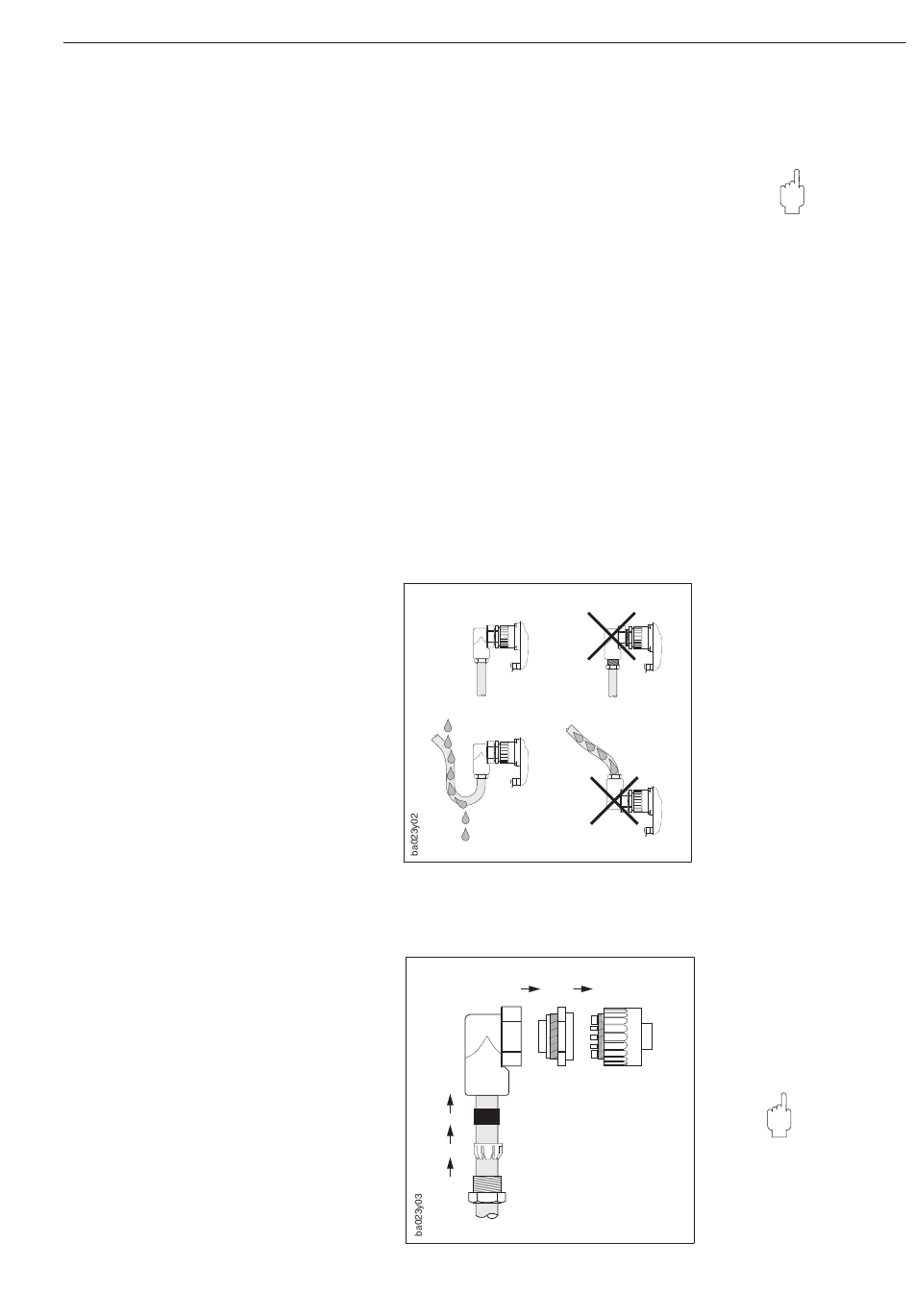

Fig. 3 :
Conseils de montage pour le
connecteur Amphénol
Attention !
Fig. 4 :
Ordre de montage du dispositif
de vissage du connecteur
Amphénol
