Wartung
Auswechseln der Nadel und des Gehäuses

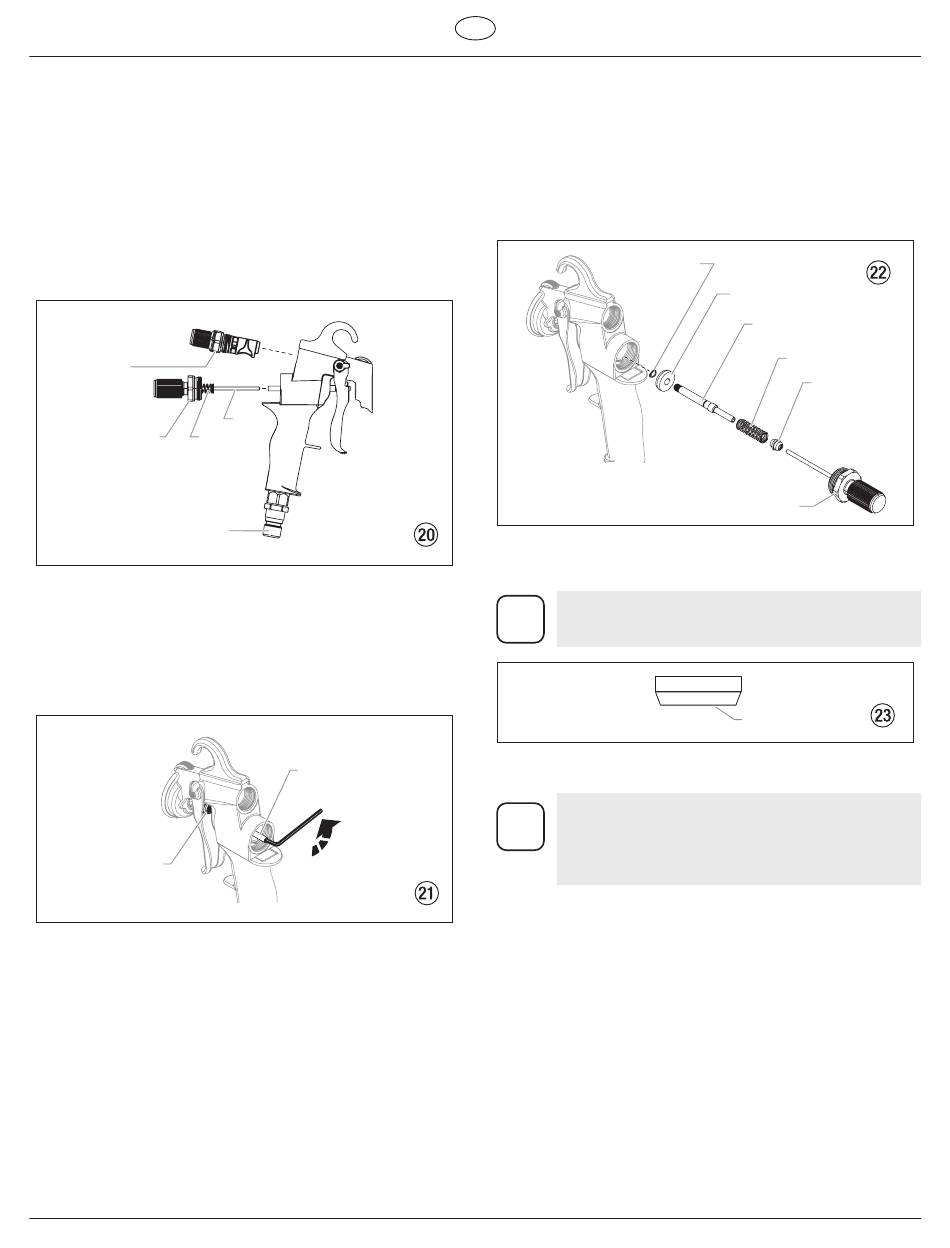

1. Trennen Sie den Luftschlauch vom Luftanschluss (Abb. 20,
Pos. 1).
2. Trennen Sie den Pistolenkopf vom hinteren Teil der
Farbspritzpistole (siehe Anweisungen auf Seite 3). Die Nadel
verbleibt im Pistolenkopf.
3. Lösen Sie das Ventilgehäuse (2) und entfernen Sie den
Einstellknopf für die Luftmenge sowie das Ventilgehäuse (2),
um auf den Einstellknopf für die Materialmenge zugreifen zu
können (3).
4. Lösen und entfernen Sie den Einstellknopf für die
Materialmenge (3), die Nadel (4), die Dichtung und die Feder
(5) mit einem Schraubenschlüssel.
2
5
3
5. Setzen Sie einen 3-mm-Sechskantschlüssel hinten in die
Nadelführungswelle ein (Abb. 21, Pos. 1).
6. Halten Sie die Abzugsführung (2) mit einem
Schraubenschlüssel und drehen den 3-mm-
Innensechskantschlüssel gegen den Uhrzeigersinn, um die
Sicherungsmutter zu entfernen.
7. Ziehen Sie die Nadelführungswelle (1) aus dem
Pistolengehäuse. Verlieren Sie nicht die Abzugsführung (2).
2
4
1
1
D
Auswechseln der Dichtungen
1. Entfernen Sie die alte Dichtung (Abb. 22, Pos. 1). Es kann sein,
dass diese sich am Ende der Feder der Nadelführungswelle
(2) oder im Gehäuse (3) befindet.
2. Schieben Sie die neue Dichtung (1) ins Gehäuse (3).
3. Entfernen den vorderen Sicherungsring (4) mit einer
Sicherungsringzange.
4. Schieben Sie die alte Dichtung (5) von der
Nadelführungswelle (6).
5. Platzieren Sie die neue Dichtung auf die Nadelführungswelle
mit der abgeschrägten Seite (Abb. 23, Pos. 1) in Richtung
Pistole.
i
Vergewissern Sie sich, dass die neue Dichtung
genauso aussieht, wie die entfernte Dichtung.
6. Vorderen Sicherungsring (Abb. 22, Pos. 4) auf der
Nadelführungswelle (6) anbringen.
i
Beim Auswechseln der Führungswelle der Nadel
und der Abzugsführung ist die Abzugsführung in
einem Schraubenschlüssel zu sichern. So wird diese
fixiert, während die Führungswelle der Nadel wieder
eingebaut wird.
8
4
5
6
2
1
3
1
