5.9

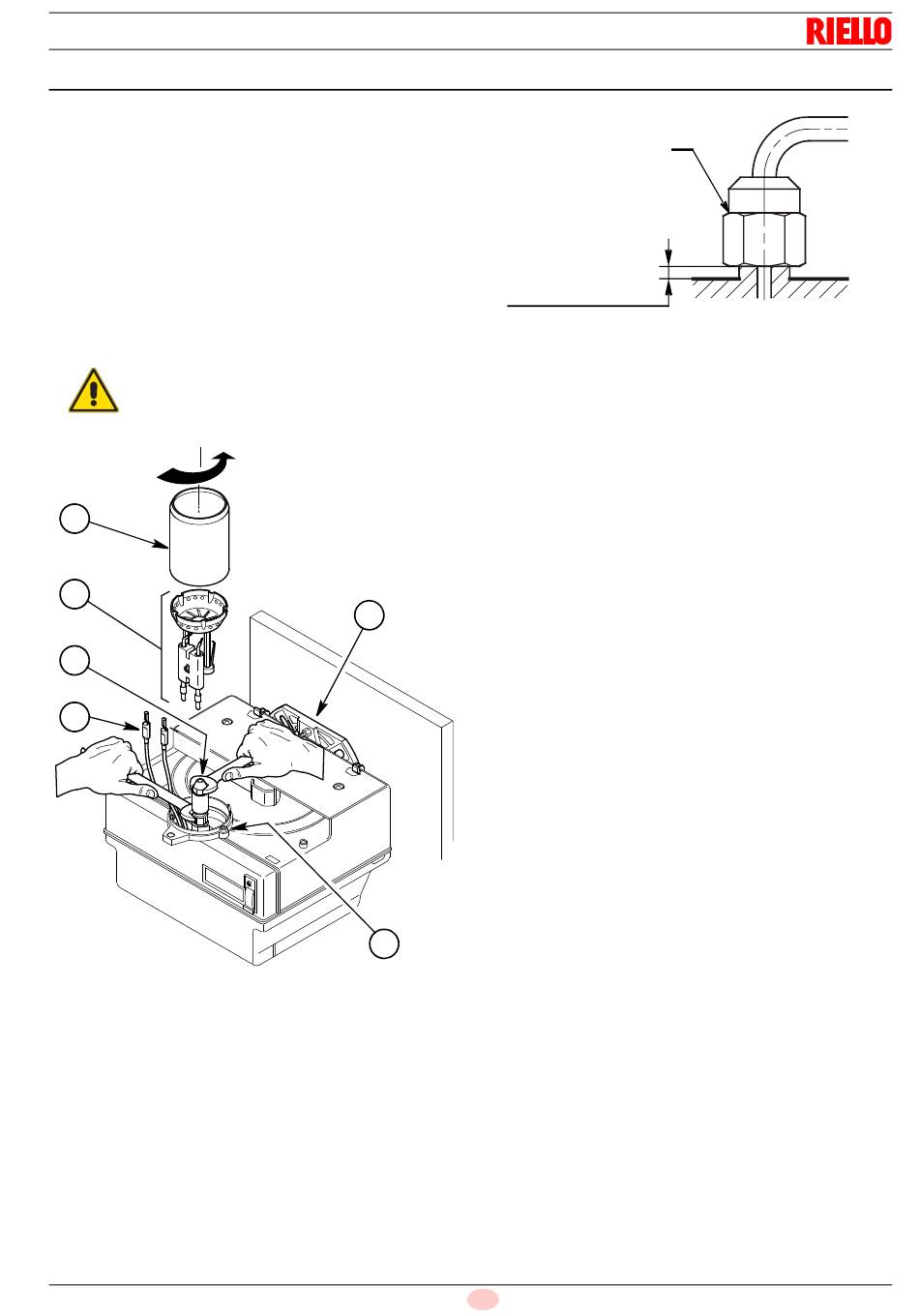

Onderhoudspositie voor de brander RG0.R

De verstuiver, het spiraal en de elektroden kunnen als volgt be-
reikt worden (Afb. 12):
 schroef de moer voor bevestiging op de flens los, verwijder
hem en neem de brander uit de ketel.
 Haak de brander aan de flens (1), draai de schroeven (3)
los en verwijder al draaiend de vlampijp (2) (bajonetkoppe-
ling).
 Verwijder de kabeltjes 4) van de elektroden, los de schroef
3), en verwijder de vlamhoudersteungroep 5) van de groep
verstuiverhouder.
 Draai de verstuiver 6) aan en houd daarbij de verstuiver-
houder vast met een sleutel.
 Monteer alles weer door de hierboven beschreven hande-
lingen in de omgekeerde volgorde uit te voeren.
Schroef bij de hermontage van de verstuiverhou-
dergroep de moer 9) vast zoals aangeduid wordt
in Afb. 13.
OPGELET
2
5
6
4
1
3
E9314
Afb. 12
Installatie
Sluit zonder
eindslag te bereiken
17
NL
9
de
D5684
Afb. 13
