Afstellingen van de brander RG0.R

5.8.1

Regeling van de luchtklep

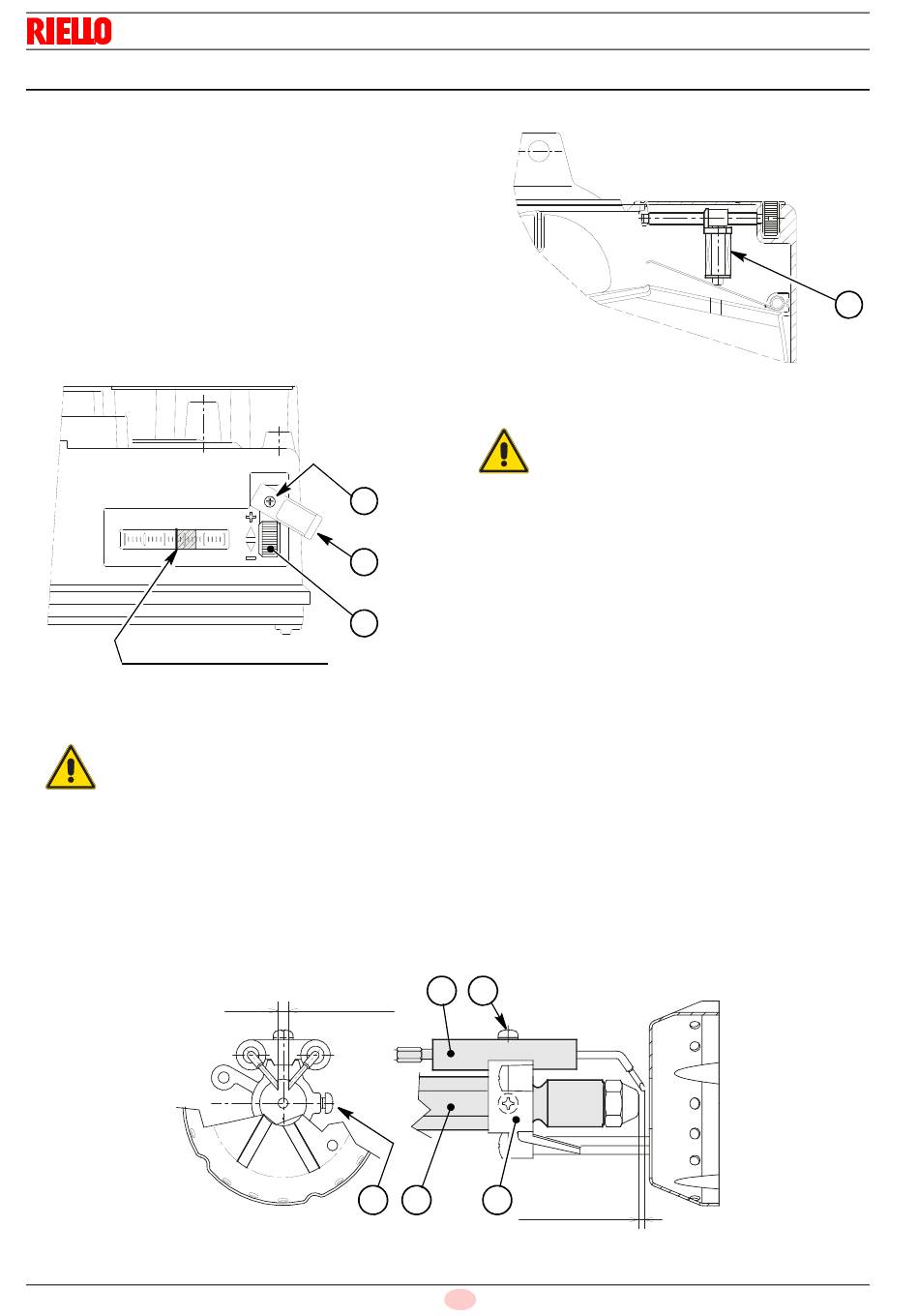

Voor de afstelling moet de knop 1)(Afb. 9) gebruikt worden nadat de
schroef 2) iets is gelost en de bescherming 3) is gedraaid (Afb. 9).
 Zodra de afstelling is uitgevoerd, moet de bescherming 3)
opnieuw correct geplaatst worden en moet de schroef 2)
vastgedraaid worden (Afb. 9).
 Afb. 9 toont een afstelling van de luchtklep voor een debiet
van 2,1 kg/u (merkteken 2,6).
 Bij het stilvallen van de brander wordt de luchtklep automa-
tisch gesloten, tot een maximumonderdruk bij het rook-
kanaal tot 0,5 mbar.
 De brander is voorzien van een elektromagnetische inrich-
ting 4)(Afb. 10) die het kloppen van de luchtklep bij de start
vermijdt, ook bij hoge tegendrukken. van de ketel.
0 1 2 3 4 5
D1693
Referentiezijde afstelling
5.8.2

Regeling van de elektroden

De maten in Afb. 11 moeten gerespecteerd wor-
den.
OPGELET
Om de elektroden te bereiken, moet de handeling uitgevoerd
worden die is beschreven, zie paragraaf "Werkingspositie" op
pag. 14.
Voer de regeling als volgt uit:
 Leg de vlamhoudersteungroep 1) (Afb. 11) op de verstuiver-
houder 2) (Afb. 11) en zet vast met de schroef 3) (Afb. 11).
Draai de schroef 4)(Afb. 11) los om de elektrodegroep 5)
indien nodig bij te stellen.
20136934
Installatie
2
3
1
Afb. 9
0
5
4,5 – 0,5 mm
3 2
D1676
16
In geval van een storing van de elektromagneti-
sche inrichting 4)(Afb. 10) zal de brander niet ge-
start worden omdat de inrichting in serie is
aangesloten op de motor (zie paragraaf "Elektri-
OPGELET
sche installatie" op pag. 24), zodat ze ook een
veiligheidsfunctie uitvoert.
In geval van storingen kan de brander ook functi-
oneren zonder de inrichting omdat hij is aange-
sloten op het circuit via speciale stekkers die de
uitsluiting ervan toestaan. De twee stekkers (man
en vrouw) moeten losgekoppeld worden van de
kabel van de inrichting, en sluit de twee stekkers
van de verbinding van de motor onderling aan.
Het is absoluut noodzakelijk, als deze tijdelijke
oplossing wordt aangenomen, om een nieuwe af-
stelling van de luchtklep uit te voeren.
4
+ 0,2
1
2 – 0,2 mm
NL
4
D1691
Afb. 10
Afb. 11
