5.9 Position d'entretien pour le brûleur RG0.R

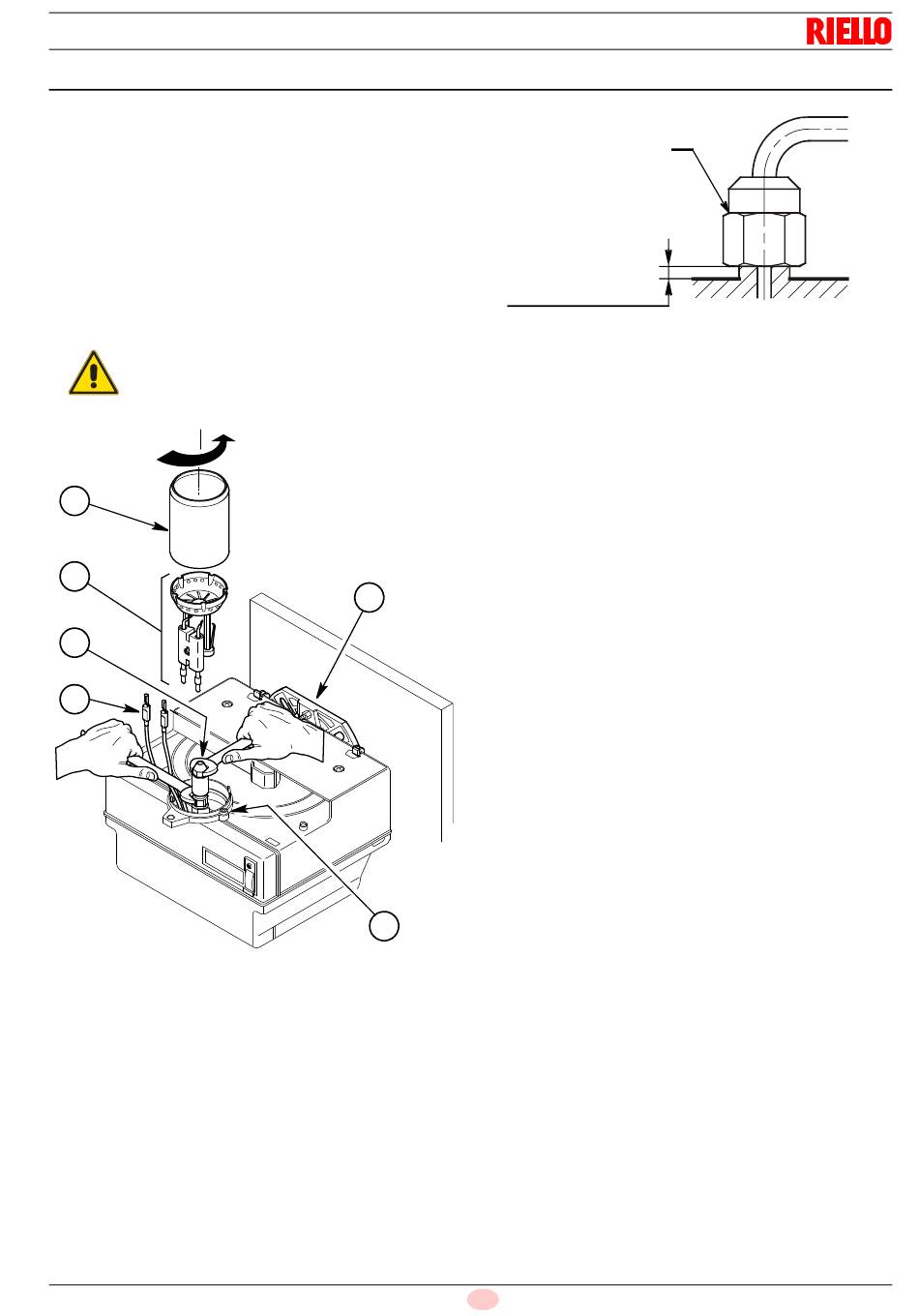

L'accessibilité au gicleur, à l'accroche-flamme et aux électrodes
s'effectue de la manière suivante (Fig. 12):
 dévisser et enlever l'écrou de fixation à la bride pour retirer
le brûleur de la chaudière.
 Accrocher le brûleur à la bride 1), enlever les vis 3) et
extraire l'embout 2) en effectuant une rotation (le raccord
est du type à baïonnette).
 Retirer les fils 4) des électrodes, desserrer la vis 3) et dépo-
ser le groupe accroche-flamme 5) de la ligne porte-gicleur).
 Visser le gicleur 6) en saisissant le porte-gicleur à l'aide
d'une clé.
 Remonter en effectuant les opérations dans le sens inverse
à celui décrit plus haut.
Lors du remontage du groupe porte-gicleur, visser
l'écrou 9) comme illustré sur la Fig. 13.
ATTENTION
2
5
6
4
1
3
E9314
Fig. 12
Installation
Serrer sans aller
jusqu'en butée
17
F
9
Fig. 13
