5.11 Position d'entretien pour le brûleur RG1RK
L'accessibilité au gicleur, à l'accroche flamme et aux électrodes
peut être réalisée de deux manières:

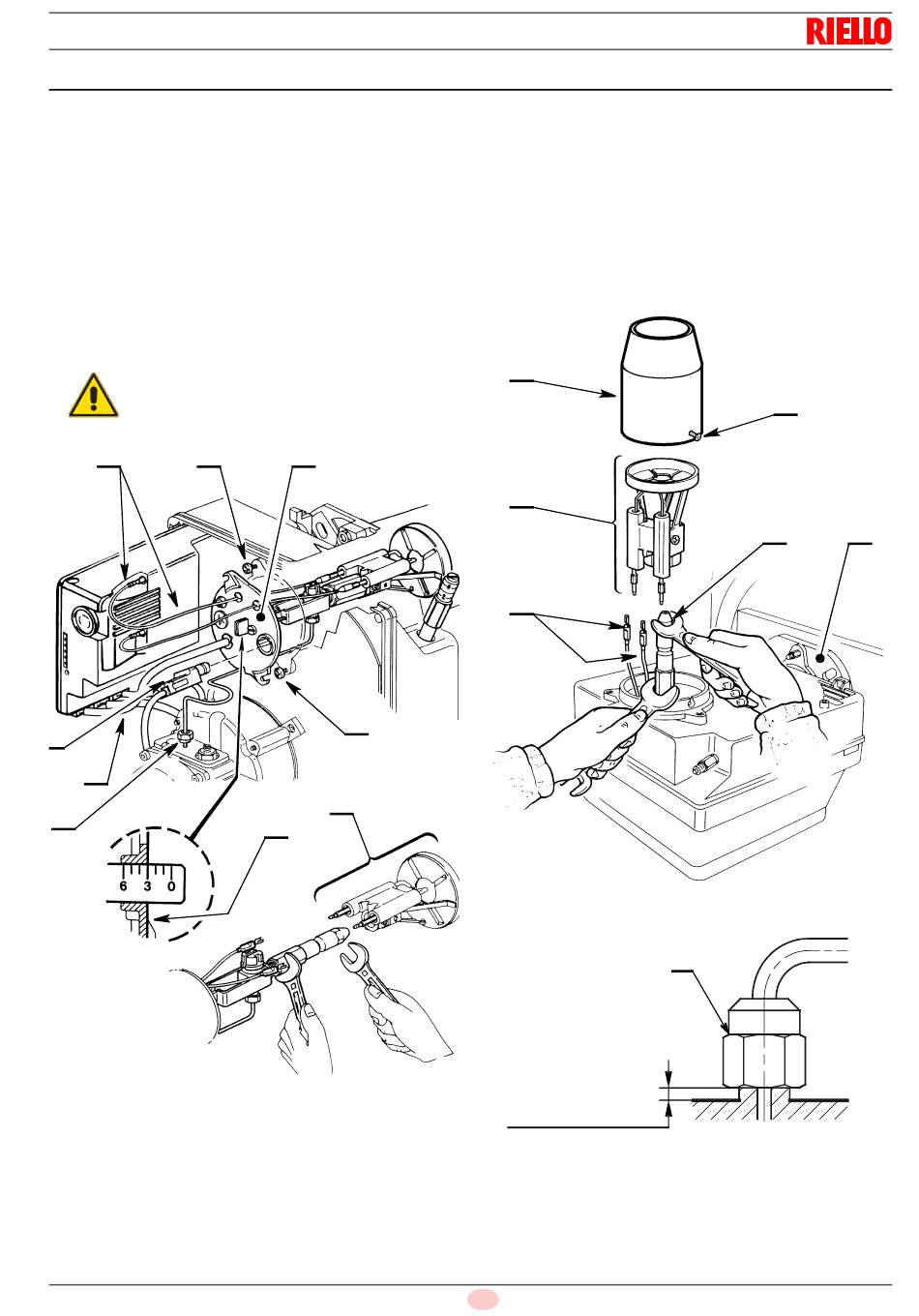

Mode 1 (Fig. 16):
Débrancher les fils 4)(Fig. 16) de la boîte de contrôle, le
capteur de flamme 11) et dévisser l'écrou 9) de la pompe.
Desserrer les vis 8) et retirer le groupe porte-gicleur 7) en le
tournant vers la droite.
Retirer les fils 4) des électrodes, desserrer la vis 3)(Fig. 15)
et déposer le groupe accroche-flamme 5) de la ligne porte-
gicleur 7).
Visser le gicleur 6) en saisissant le porte-gicleur à l'aide
d'une clé.
Remonter en effectuant les opérations dans le sens inverse
à celui décrit plus haut.
Lors du remontage du groupe porte-gicleur, visser
l'écrou 9) comme illustré sur la Fig. 18.
ATTENTION
4
8
11
10
9
7
8
5
7
E9313
Installation
Mode 2 (Fig. 16):
dévisser et enlever l'écrou de fixation à la bride pour retirer
le brûleur de la chaudière.
Accrocher le brûleur à la bride 1)(Fig. 17), desserrer les
vis 3) et retirer le groupe buse 2).
Retirer les fils 4) des électrodes, desserrer la vis 3)(Fig. 15)
et déposer le groupe accroche-flamme 5) de la ligne porte-
gicleur 7).
Remplacer et visser correctement le gicleur 6) en le serrant
comme illustré sur la Fig. 17.
Remonter en suivant la procédure en sens inverse.
