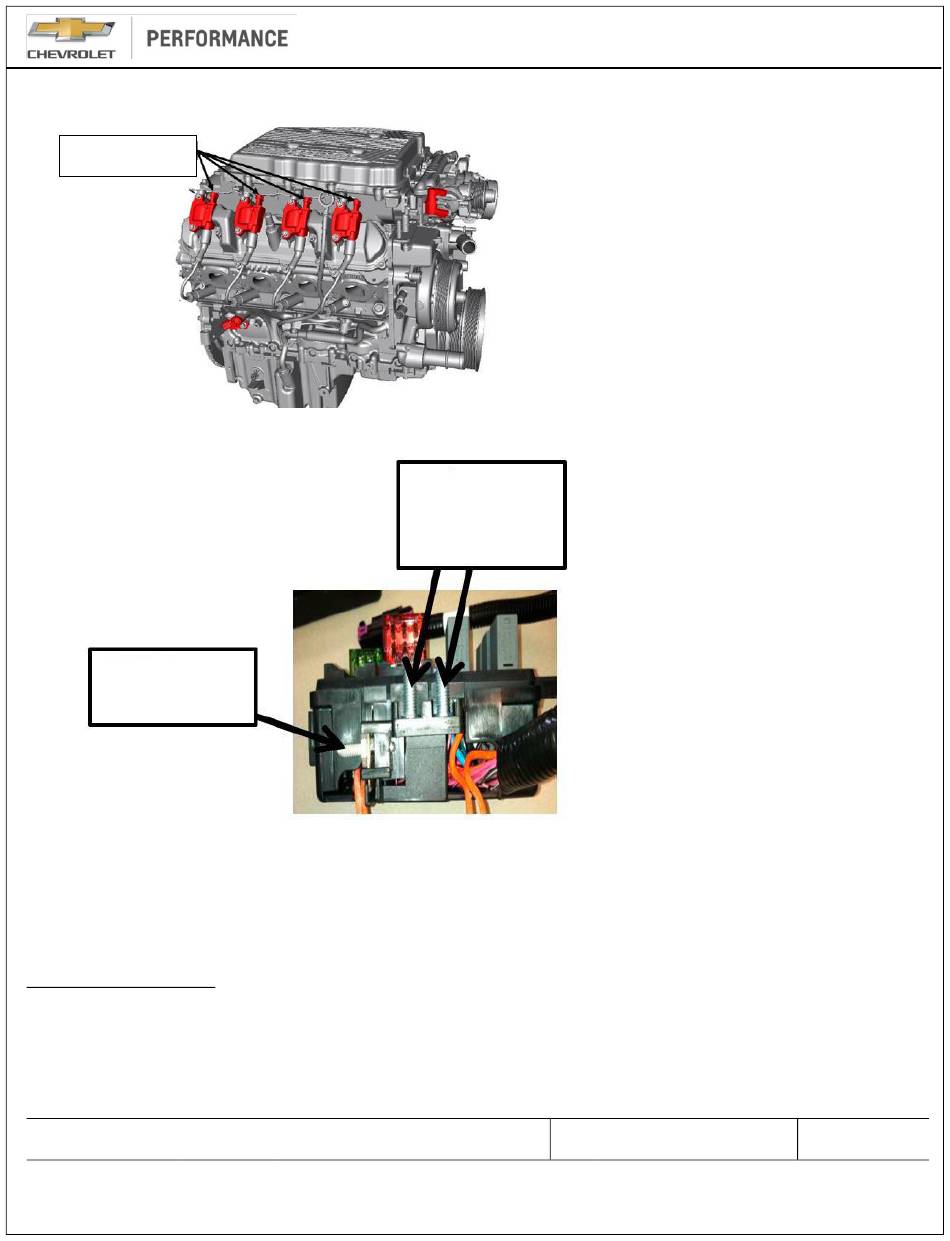

CÔTÉ DROIT DU MOTEUR LT4
(tubulure d'échappement non illustrée aux fins de clarté)
BOBINES D'ALLUMAGE
DU CÔTÉ DROIT
S'assurer que tous les raccords latéraux du moteur et du véhicule choisis ont été raccordés avant de procéder au branchement de l'alimentation.
Connexion de
batterie principale
Raccorder une alimentation de commutateur d'allumage 12 V du véhicule jusqu'au fil rose du commutateur d'allumage dans le faisceau de câbles
(ceci est requis pour activer la séquence de mise sous tension appropriée de l'ECM). Cette source d'alimentation 12 V doit être constante pendant
le lancement afin de s'assurer que le module de commande du moteur demeure alimenté pendant le lancement du moteur. Elle peut être acheminée
dans l'habitacle avec le connecteur de pédale d'accélérateur et le connecteur de diagnostic. Ensuite, brancher l'alimentation de la batterie
(fil d'un diamètre minimal de 8) au goujon horizontal sur le centre du relais du fusible. Les deux autres goujons sont destinés aux accessoires
et protégés par fusible de 50 A, et l'installation du faisceau est ensuite terminée.
Des caractéristiques supplémentaires et des descriptions de connecteurs de cloison sont également incluses ci-dessous :
Caractéristiques du système
•
Le centre de fusible/relais contient tous les fusibles et les relais requis pour le bon fonctionnement du moteur. Des ouvertures pour fusibles
de rechange et relais sont prévues pour une utilisation ultérieure possible par le client.
•
Le centre de fusible/relais comprend un témoin de défaillance (MIL), lequel s'allumera si un code d'anomalie du moteur s'établit.
Se rendre chez un concessionnaire GM Performance Parts pour faire récupérer ce code à partir du connecteur de diagnostic dans le centre
de relais à fusible (au moyen de Tech 2 et l'option GM Performance Parts Diagnostics). Il est également possible de récupérer des codes
avec un analyseur-contrôleur du marché secondaire capable de lire cette configuration.
LT4 E-ROD Instruction Sheet
DISPOSITIFS
AUXILIAIRES –
avec fusible de 50 A
PART No.
REV 04DE19
19370613
SHEET
44 of 83
