Schéma hydraulique
Fonctions : Chauffage et eau chaude incl. barrette chauffée de secours Smart-Serv.
Ce schéma hydraulique sert uniquement de référence,
le système hydraulique côté client doit être planifié et installé par l'installateur !
A

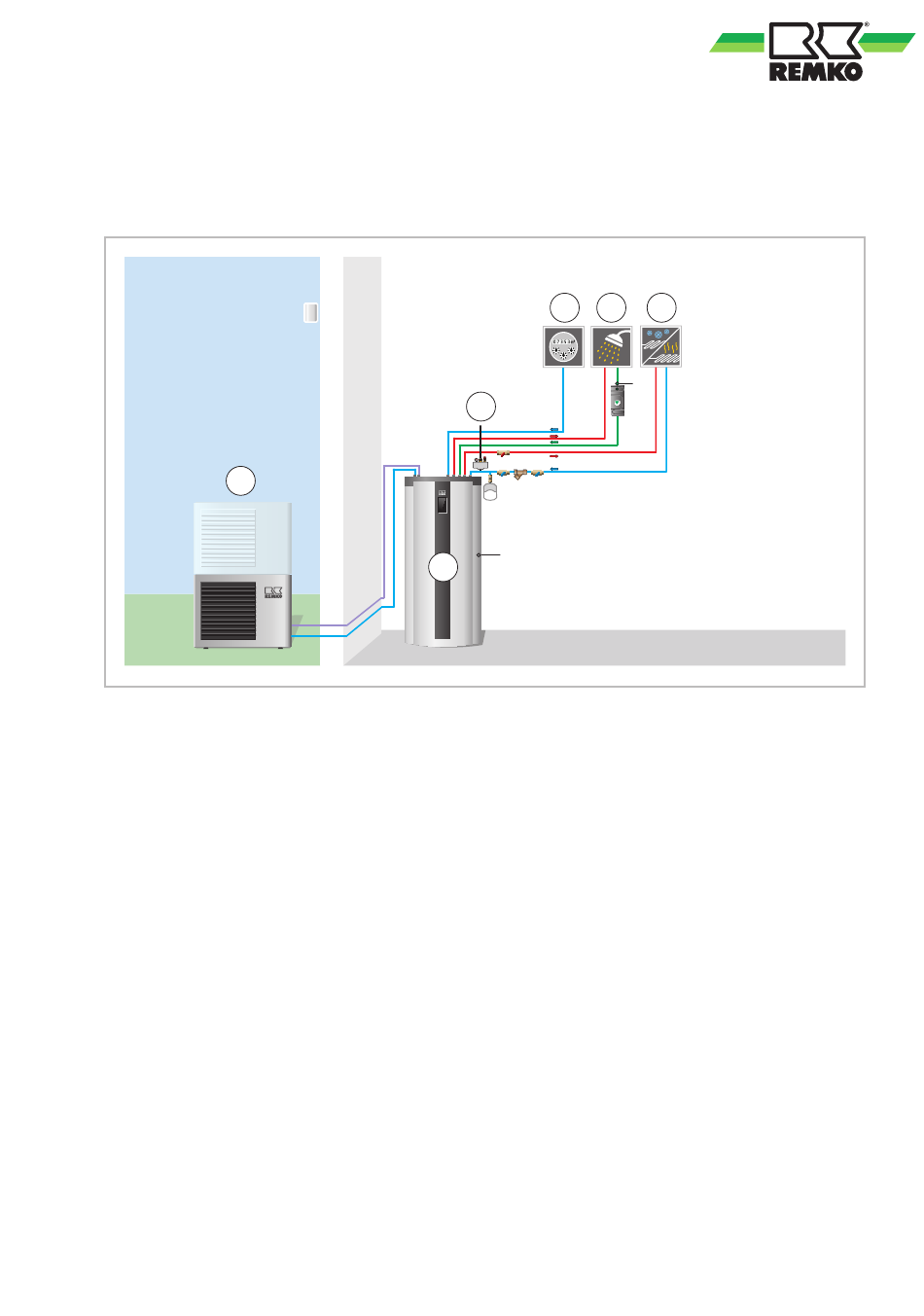

Fig. 53: Exemple de schéma hydraulique
A : Module externe
B : Module interne
C : Groupe de sécurité
La thermopompe WKF NEO-compact est idéale pour une utilisation dans les nouvelles constructions lorsque
la thermopompe est le seul générateur de chaleur. En cas d'urgence, un chauffage supplémentaire élec-
trique (version monoénergétique) peut être activé sur la Smart Control.
Le ballon d'eau potable REMKO est un ballon d'eau potable en émail. La vanne d'inversion à 3 voies est
commutée par la commande intelligente Smart-Control pour la préparation WW et est également intégrée au
module interne.
La pompe primaire très efficace peut être utilisée comme pompe à circuit de chauffe et la vitesse de rotation
est régulée sur demande. La perte de pression côté client est de 80 kPa max. Si les pertes de pression côté
client sont supérieures, un ballon séparé, par ex. REMKO KPS 300 doit être utilisé comme répartiteur
hydraulique. Un groupe de pompes de circuit de chauffe non mixte de type HGU et deux groupes de pompes
de circuit de chauffe mixtes de type HGM de REMKO sont disponibles. De plus, les raccords pour l'eau
chaude, l'alimentation en eau froide et la circulation sont branchés en haut sur le module interne.
Les conditions de base suivantes doivent être remplies pour que la thermopompe puisse charger de manière
efficace et sans panne le système de chauffage (sans ballon tampon) avec de l'eau de chauffage :
n Le système de chauffage doit fonctionner avec une température d'entrée
(ex. Chauffage au sol uniquement)
n La chute de pression du système de chauffage ne doit pas dépasser 80 kPa.
n Un débit volumique d'eau min. de 20 l/min doit être garanti. Si cela n'est pas possible, une vanne doit
être installée à un endroit approprié (dernier répartiteur du circuit de chauffe).
Les sections de raccordement des conduites de la thermopompe jusqu'aux répartiteurs du circuit de
n
chauffe ne doivent pas être réduites
n Le volume d'eau min. en cas de refroidissement actif doit être observé.
S10
C
B
1 2 3
S 05
ZWP
S 08
1 : Eau froide
2 : Eau chaude
3 : Circuit non mixte
