REMKO WKF NEO-compact Serie Manuel D'utilisation Et D'installation page 19

Agencement des embouts de tuyaux WKF NEO-compact 80/100/130/170 - version 300 l

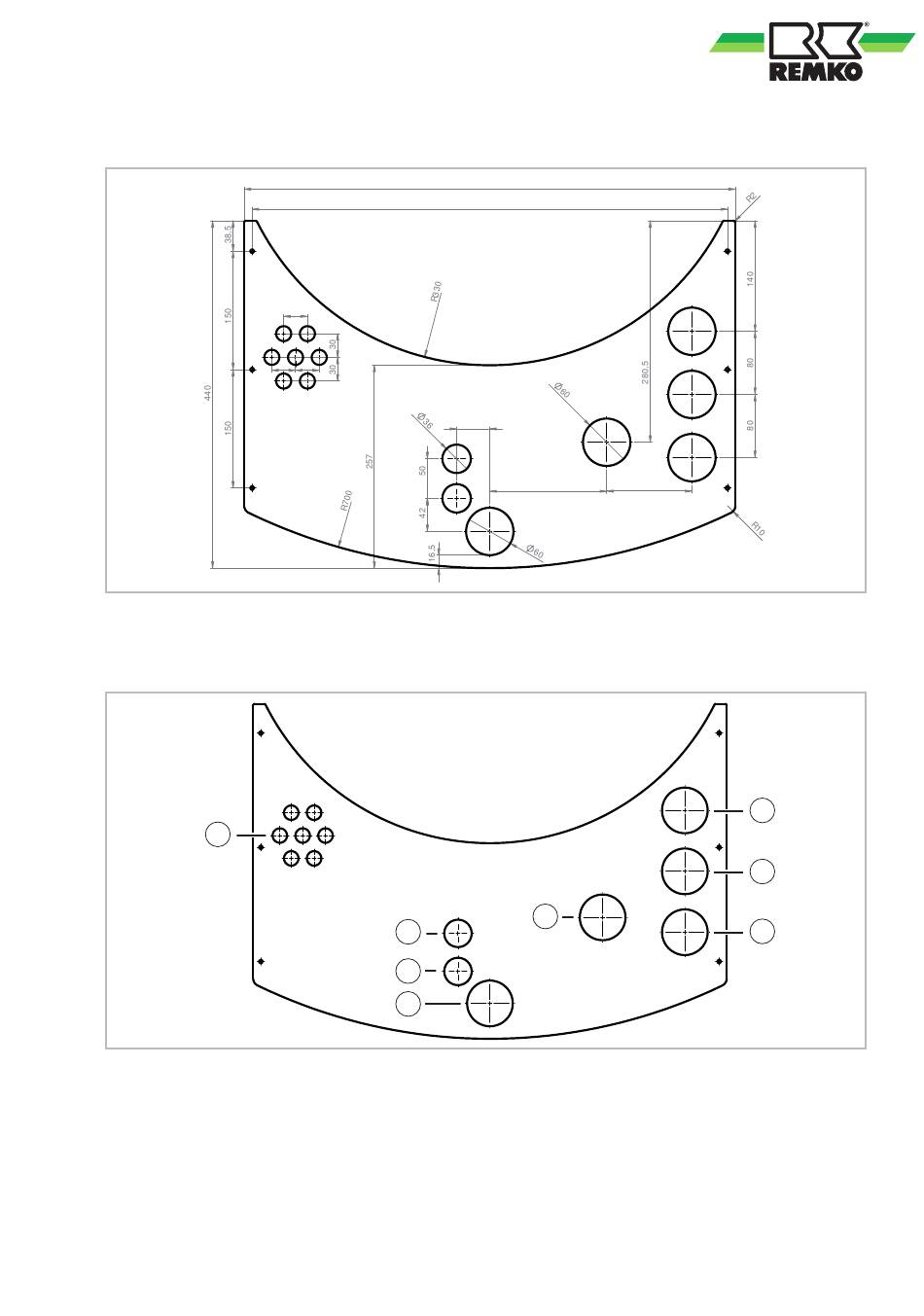

Fig. 7: Agencement des embouts de tuyaux WKF NEO-compact 80/100/130/170 - version 300 l (toutes les
dimensions en mm)
Désignations des raccords de tuyaux WKF NEO-compact 80/100/130/170 - version 300 l
8
Fig. 8: Désignations des raccords de tuyaux WKF NEO-compact 80/100/130/170 - version 300 l
1 : Circulation
2 : Eau chaude écrou-raccord 1" (joint plat)
3 : Eau froide écrou-raccord 1" (joint plat)
4 : Retour de chauffage 1
30
30 30
5
6
7
1
/ " mâle
4
622
602
42
148 108
4
5 : Frigorigène - Conduite de liquide
6 : Frigorigène - Conduite de gaz chaud
7 : Aller de chauffage 1
8 : Passages de câbles
1
2
3
1
/ " mâle
4
19
