Liquiline System CAT860

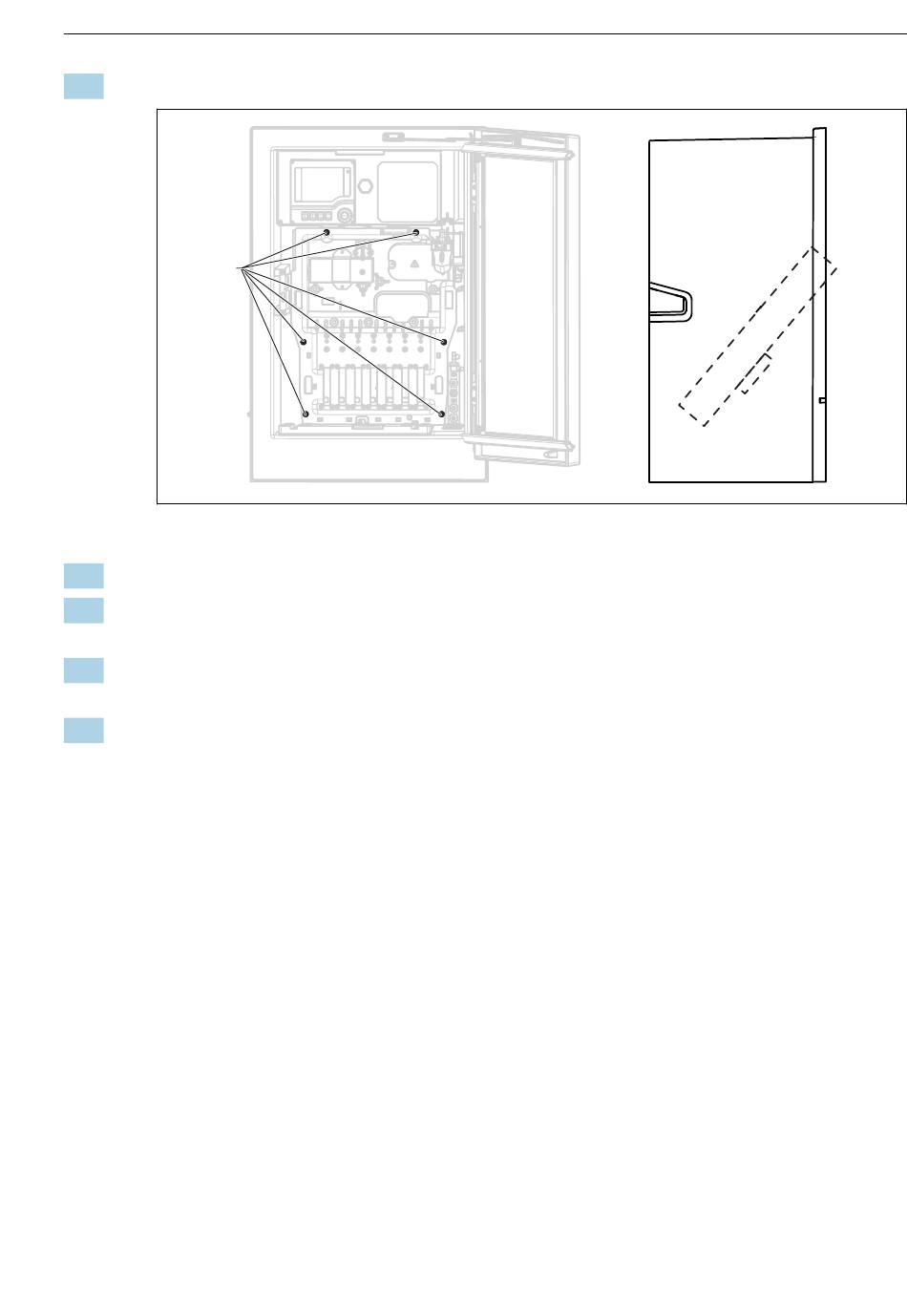

2. Dévissez les 6 vis sur la plaque porteuse à l' a ide d' u n tournevis Torx (T25).

1
1 Vis sur la plaque porteuse
3. Retirez les tuyaux D5, D6 et D7 qui mènent à la purge.
4. Rabattez la plaque porteuse vers l' a vant et fixez-la à la plaque de verrouillage pour
faciliter la manipulation.
5. Retirez l' e nsemble de l' u nité de prélèvement d' é chantillon avec les tuyaux D1, D2 et P de
l' a nalyseur : dévissez les 2 Vis de l' é trier de montage.
6. Retirez la languette de raccordement du câble de l' u nité de mesure de niveau (8) du
collecteur d' é chantillons.
Endress+Hauser
Montage
A0036076
