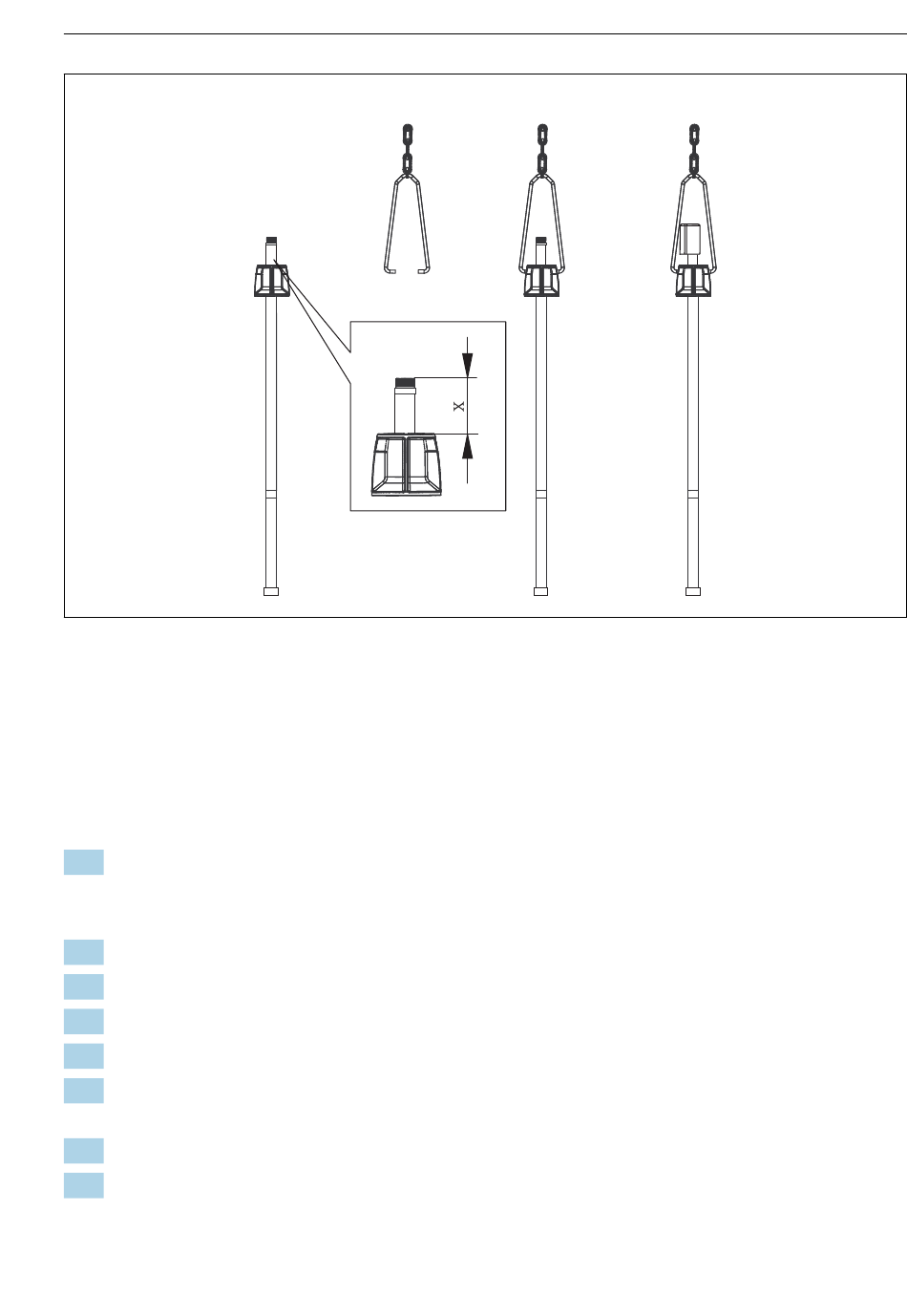

 11 Montage du support à chaîne
1 Monter la bague de serrage multifonction.
2 Passer l' é trier dans la chaîne.
3 Accrocher l' é trier à la bague de serrage multifonction.
4 Mettre en place le capuchon anti-projection.
x 60 à 80 mm (2.35 à 3.15")
1. Tube à immersion en PVC :
Si nécessaire, introduisez le tube en inox fourni avec la sonde CYA112 comme poids
dans le tube à immersion PVC.
2. Montez le poids sur le cache du filtre.
3. Vissez la bague de serrage multifonction sur le tube à immersion.
4. Passez l' é trier dans le maillon inférieur de la chaîne.
5. Accrocher l' é trier à la bague de serrage multifonction.
6. Passez le tuyau "du filtre à la pompe" par le bas (ne pas le plier) dans le capuchon anti-
projection.
7. Raccordez le tuyau en téflon au raccord du filtre.
8. Fixez la chaîne au support à l' a ide du mousqueton triangulaire.
Endress+Hauser
1
2 3 4
Montage
