2. Monter la bague de serrage multifonction sur le tube à immersion (avec le côté en
forme d' e ntonnoir vers le bas →  8,  16).
3. Passer l' é trier dans le maillon inférieur de la chaîne.
4. Accrocher l' é trier à la bague de serrage multifonction.
5. Monter le capteur →  13.
6. Fixer la chaîne au support à l' a ide du mousqueton triangulaire.
7. Déterminer la profondeur d' i mmersion maximale du support.
Le support peut ne pas être immergé. Faire attention à la profondeur d' i mmersion
maximale.
5.2.7 Montage du support à immersion avec un flotteur
1

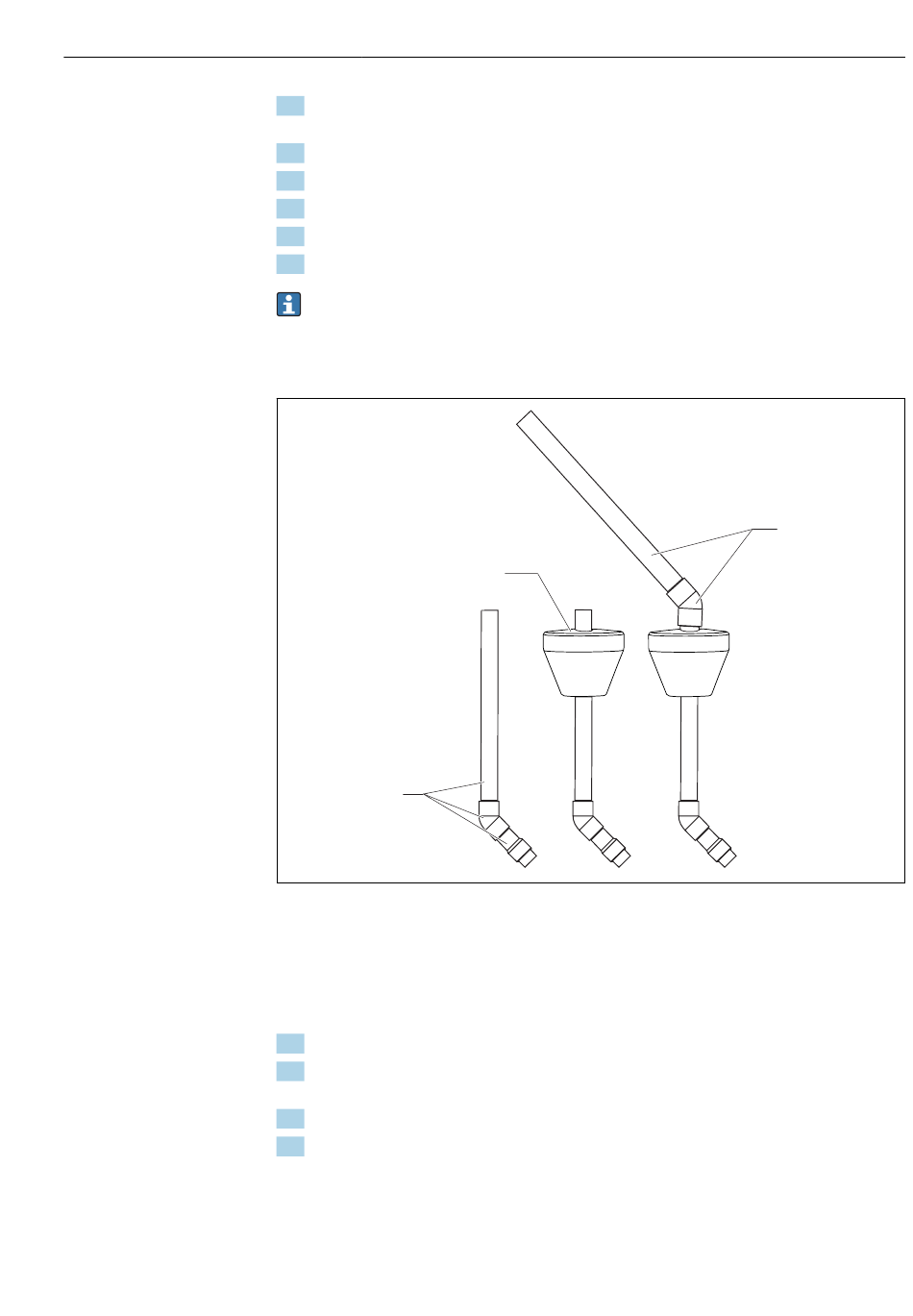

 10 Montage du flotteur
1 Tube à immersion avec raccord adhésif et adaptateur de capteur (prêt à monter au départ usine)
2 Flotteur
3 Deuxième tube à immersion avec raccord adhésif à 45°
Préparation :
1. Monter le flotteur (pos. 2) sur le tube à immersion (pos. 1).
2. Coller le deuxième tube à immersion (pos. 3) et le raccord adhésif (pos. 3) sur le tube
à immersion (pos. 1) →  13.
3. Ajuster les éléments de serrage sur la bride de serrage en croix →  7,  15.
4. Faire glisser la bride de serrage en croix sur le tube à immersion →  5,  14.
 Veiller à ce que le côté fermé de la bride de serrage en croix soit orienté vers le
haut.
2
Montage
3
