Endress+Hauser Flexdip CYA112 Manuel De Mise En Service page 15

Flexdip CYA112
Endress+Hauser
4

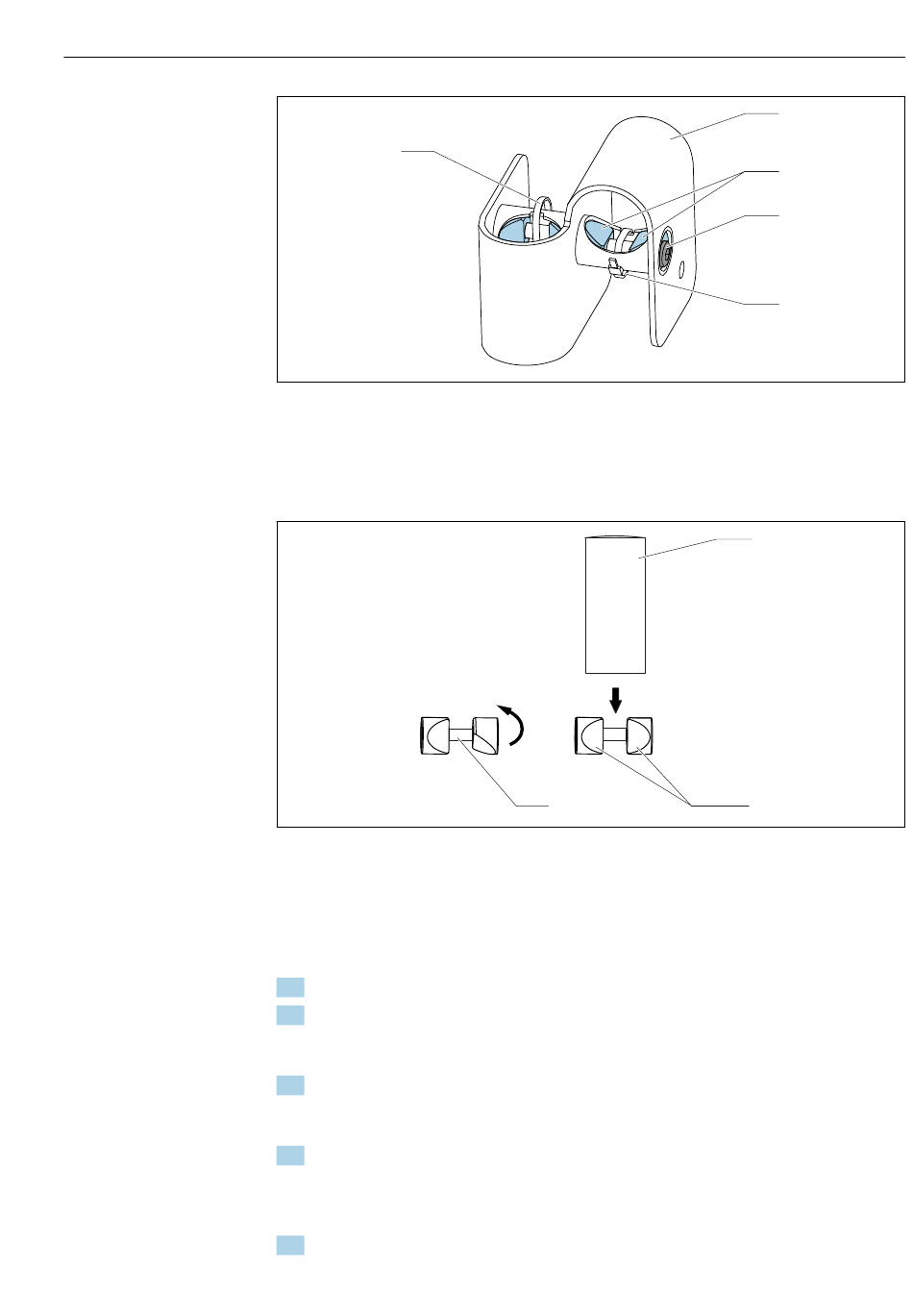

 6 Bride de serrage en croix
1 Bride de serrage en croix
2 Éléments de serrage
3 Vis de serrage
4 Serre-câbles à boucles et crochets
 7 Ajustage des éléments de serrage
1 Tube
2 Éléments de serrage
3 Vis de serrage
Montage du tube principal
1. Ajuster les éléments de serrage sur la bride de serrage en croix →  7,  15.
2. Faire glisser la bride de serrage en croix sur le tube principal.
 Veiller à ce que le côté fermé de la bride de serrage en croix soit orienté vers le
haut →  5,  14.
3. Monter la bague de serrage multifonction sur le tube à immersion, au-dessus de la
bride de serrage en croix (côté en forme d' e ntonnoir vers le haut →  8,  16).
 La bague de serrage multifonction sert de sécurité anti-glissement.
4. Mettre la bride de serrage en croix avec le tube à immersion sur le tube transversal de
l' é trier.
 Veiller à ce que le côté fermé de la bride de serrage en croix soit orienté vers le
bassin.
5. Orienter le support à immersion et le support de capteur.
3
Montage
1
2
3
4
A0038430
1
2
A0038382
15
