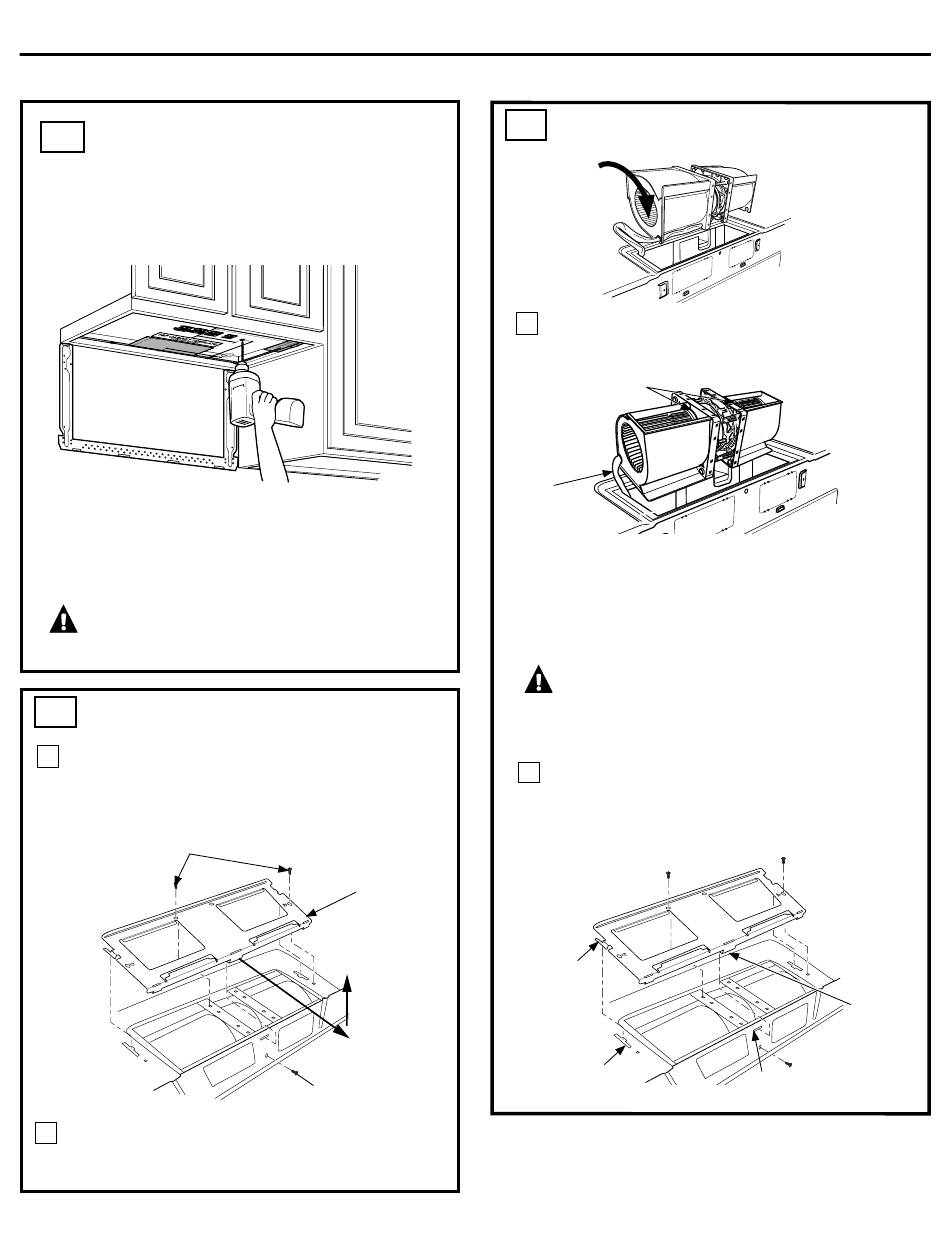

UTILISATION DU GABARIT POUR
B2
L'ARMOIRE SUPÉRIEURE, POUR LA
PRÉPARATION DE L'ARMOIRE SUPÉRIEURE
Vous devez percer des trous pour les vis de soutien supérieures,
ainsi qu'un trou suffisamment grand pour y faire passer le
cordon d'alimentation.
• Lisez les instructions figurant sur le GABARIT POUR
L'ARMOIRE SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.
• Percez les trous, en suivant les instructions du GABARIT POUR
L'ARMOIRE SUPÉRIEURE.
ATTENTION :
Portez des lunettes de sécurité
lorsque vous percez des trous dans le fond de l'armoire.
B3
AJUSTEMENT DU MOTEUR DU
VENTILATEUR
Retirez les vis qui retiennent l'ensemble du ventilateur et
1
les vis de la plaque du ventilateur. Retirez la plaque du
ventilateur du boîtier externe en la glissant vers l'arrière
du four à micro-ondes et en la tirant vers le haut.
Vis du moteur du ventilateur
2
Enlevez délicatement l'ensemble du ventilateur. Les fils
seront assez longs pour vous permettre d'ajuster la
position du ventilateur.
Instructions d'installation
Plaque du
ventilateur
Vis du moteur
du ventilateur
18
AJUSTEMENT DU MOTEUR DU
B3
VENTILATEUR (suite)
Tournez de 90°
Tournez le moteur afin que les pales du ventilateur
3
soient orientées vers le haut du four. Replacez le moteur
dans l'ouverture.
Pales du ventilateur
Fils
Remarque : Assurez-vous que les fils restent en place
dans les ouvertures du châssis du moteur. Pour éviter
d'endommager les fils du moteur du ventilateur, insérez
le moteur soigneusement de manière à ce que les fils du
moteur n'entrent pas en contact avec le support du cordon
d'alimentation.
AVERTISSEMENT :
électrique. Peut entraîner des blessures ou la mort : Ne
tirez pas sur les fils de l'ensemble du ventilateur et ne les
étirez pas. Assurez-vous que les fils ne sont pas coincés.
4
Replacez la plaque du ventilateur sur le four à micro-
ondes en insérant les languettes latérales dans les fentes
et en poussant doucement jusqu'à ce que la languette
arrière repose bien dans la fente arrière. Replacez les trois
vis.
Languette
latérale
Fente latérale
Arrière du four à
micro-ondes
Arrière du four
à micro-ondes
Risque de choc
Languette
arrière
Fente arrière
