A
RECYCLAGE D'AIR

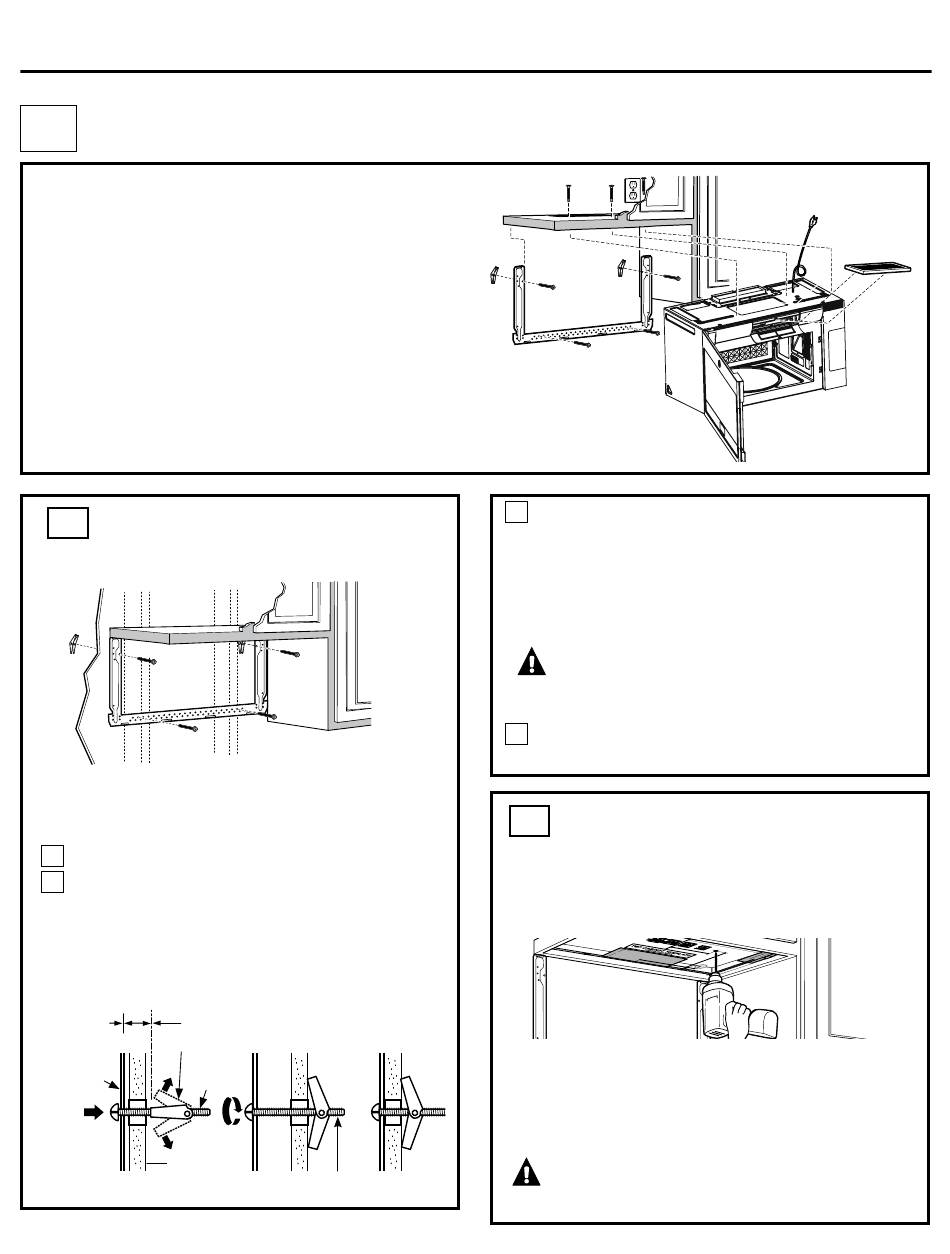

VUE D'ENSEMBLE DE L'INSTALLATION
A1. Fixation de la plaque de montage au mur
A2. Préparation de l'armoire supérieure
A3. Ajustement du moteur du ventilateur
A4. Installation du filtre à charbon
A5. Installation du four à micro-ondes
A6. Installation/remplacement du filtre à charbon sans accès
aux vis du haut et lorsque l'appareil est déjà installé.
A1
FIXATION DE LA PLAQUE DE MONTAGE
AU MUR
Fixez la plaque au mur à l'aide des boulons à ailettes. Vous
devez utiliser au moins une vis à bois pour fixer la plaque à
un montant.
1
Enlevez les écrous à ailettes des boulons.
2
Insérez les boulons dans la plaque de montage à travers
les trous dans le gypse et réassemblez les écrous à
ailettes, à
⁄
po sur chaque boulon.
3
4
Pour utiliser les boulons à ailettes :
Espace pour les ailettes
supérieur à l'épaisseur du mur
Écrou à ailettes
Plaque de
Boulon à
montage
ailettes
Mur
1 po = 2,5 cm; 1 pi = 0,3 m
Instructions d'installation
(Évacuation sans conduit)
Extrémité
du boulon
13
3
Placez la plaque de montage contre le mur et insérez les
écrous à ailettes dans les trous du mur pour fixer la plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et la
vis à bois, assurez-vous que les languettes de la plaque de
montage touchent le dessous de l'armoire ou la ligne de mise
à niveau horizontale lorsque vous poussez la plaque contre le
mur, et que la plaque est bien centrée sous l'armoire.
ATTENTION :
pincer les doigts entre l'arrière de la plaque de montage et
le mur.
4
Serrez tous les boulons. Tirez sur la plaque pour faciliter le
serrage des boulons.
UTILISATION DU GABARIT POUR
A2
L'ARMOIRE SUPÉRIEURE, POUR LA
PRÉPARATION DE L'ARMOIRE SUPÉRIEURE
Vous devez percer des trous pour les vis de soutien supérieures,
ainsi qu'un trou suffisamment grand pour y faire passer le
cordon d'alimentation.
• Lisez les instructions figurant sur le GABARIT POUR
L'ARMOIRE SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.
• Percez les trous, en suivant les instructions du GABARIT
POUR L'ARMOIRE SUPÉRIEURE.
ATTENTION :
lorsque vous percez des trous dans le fond de l'armoire.
Faites attention de ne pas vous
Portez des lunettes de sécurité
