• L'unità interna va installata in modo tale che sia mantenuta una distanza minima dal soffitto di
15 cm. Vedi la figura 3.
• L'unità interna va appesa livellandola.
• Quando si determina il luogo della parte interna, tenere conto dei possibili luoghi per la parte
esterna. La parte interna ed esterna vanno collegate tra loro per mezzo di tubi e cavi.
G
ATTENZIONE
La lunghezza massima delle condutture tra parte interna ed esterna è di 40 metri.
La differenza di altezza massima tra parte interna ed esterna è di 15 metri.
La lunghezza del tubo del refrigerante può essere determinata misurando la lunghezza
dell'insieme dei tubi del refrigerante tra i rubinetti della parte esterna e i punti di allacciamento
della parte interna.
Attenzione: Per il TSM 7 DUO la lunghezza totale dei tubi del refrigerante delle due parti interne
può essere di massimo 40 metri.
Per il TSM 7 MULTI la lunghezza totale dei tubi del refrigerante delle 3 parti interne può essere di
massimo 60 metri.
Più di 12 cm.
4.2 Determinazione del luogo dell'unità esterna
• Mettere l'unità esterna su un piano d'appoggio solido per limitare al massimo rumori e tremiti inde-
siderati.
G
OSSERVAZIONE
L'unità esterna produce rumore quando è in funzione; ciò può essere contrario al
regolamento e alla legislazione locale. L'utente ha la responsabilità di controllare tale fatto e di
fare in modo che il dispositivo adempia del tutto alla legislazione locale.
• Scegliere la direzione dell'uscita d'aria in modo tale da non intralciare la corrente d'aria scaricata.
• Tenere conto del peso della parte interna ed esterna.
• Se viene costruita una copertura sull'unità esterna, per evitare l'esposizione alla luce del sole diretta,
bisogna fare in modo che il condensatore non sia bloccato.
• Fare in modo che lo spazio attorno alla parte posteriore e sinistra dell'unità misuri oltre 30 cm.Sul lato
anteriore dell'unità lo spazio dev'essere di oltre 200 cm, mentre il lato di collegamento (lato destro)
deve mantenere uno spazio di 60 cm. (vedi la figura 4).
• L'unità esterna va appesa livellandola.
>
28 28
Più di 15 cm.
Più di 12 cm.
Almeno 2,3 m

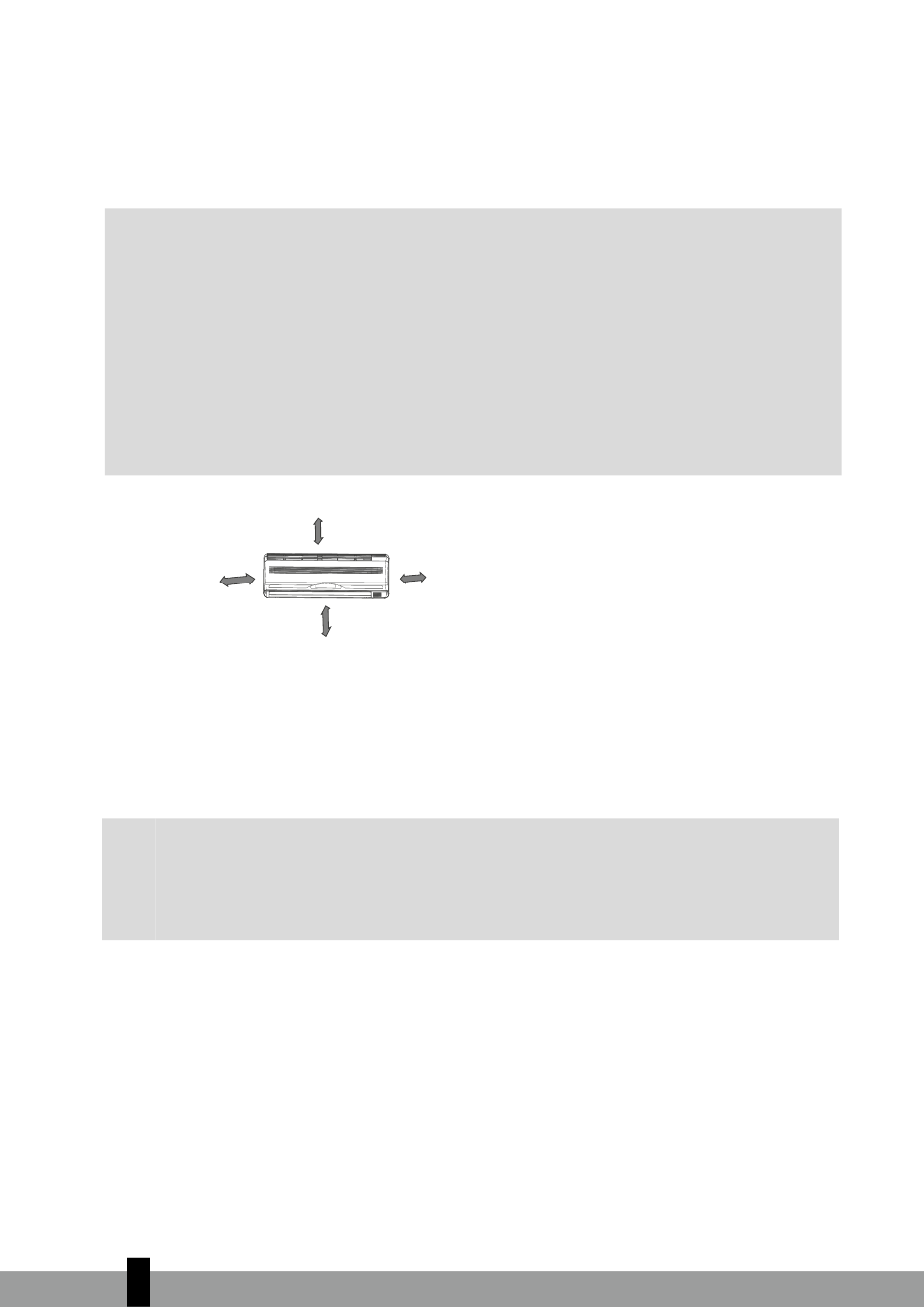

Figura 3
