d. Sélectionner le couple correct (illustré au tableau 1) afin d'éviter que les tuyaux, les raccords et
les écrous ne se détériorent.
Couple de serrage
Diam. ext.
Ø 6.35
Ø 9.53
Ø 12.7
Ø 16.0
e. Isolez les points de raccordement sur l'unité intérieure avec un matériau d'isolation pour empêcher
la condensation.
f. Entourez les tuyaux, le câble de liaison et le tube d'évacuation, se trouvant à l'arrière de l'unité inté-
rieure, avec de la bande adhésive, afin d'obtenir un faisceau solide. Ceci facilite le montage de l'unité
intérieure sur la plaque de montage.
Unité intérieure
Flexible de
drainage
Flexible de drainage
G
ATTENTION
Les câbles de cuivre doivent être isolés séparément.
G
ATTENTION
Courber le tuyau avec le plus grand soin. S'assurer qu'il est courbé et non tordu. En cas d'un tuyau
tordu: remplacez tout le tuyau ou la partie pliée, car ce pliage peut causer une fuite du liquide de
refroidissement et le climatiseur peut tomber en panne.
8. BRANCHEMENT DE L'ÉVACUATION DE L'EAU DE CONDENSATION
8.1 Branchement de l'évacuation de l'eau de condensation de l'unité inté-
rieure.
Branchez le tube d'évacuation de l'eau de condensation fourni en glissant le tuyau sur le raccord de l'unité
intérieure. Assurez-vous que le tube d'évacuation de l'eau de condensation soit toujours incliné, et ne sus-
pendez pas l'extrémité dans l'eau. Cf. Illustration 14.
Passez toujours le tube d'évacuation de l'eau de condensation sous les tuyaux de refroidissement afin
d'éviter que le bac de réception d'eau puisse déborder.
3
14

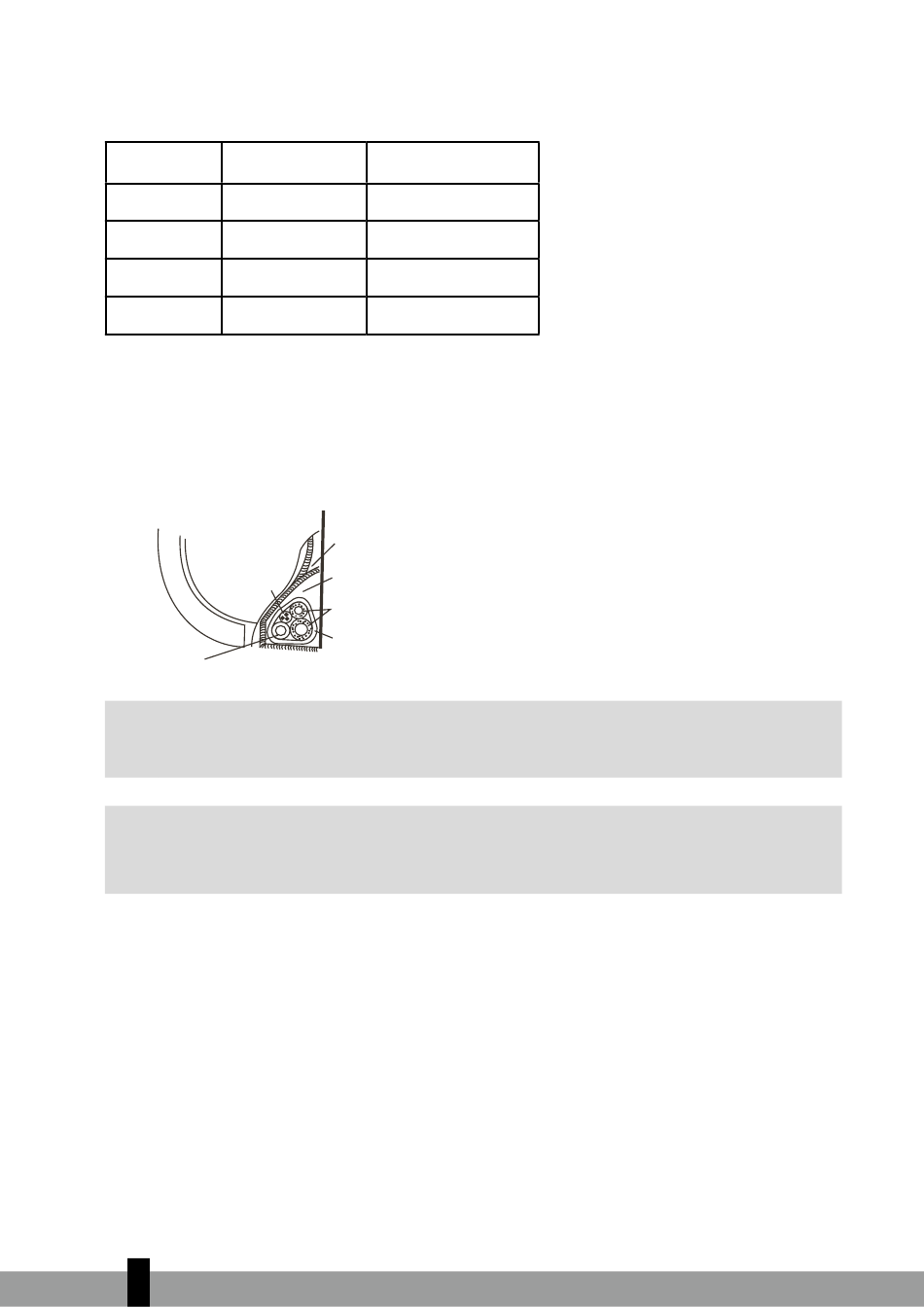

Couple de serrage
(N.cm) supplém. (N.cm)
1500
(153kgf.cm) (163kgf.cm)
2500
(255kgf.cm) (265kgf.cm)
3500
(357kgf.cm). (367kgf.cm)
4500
(459kgf.cm). (479kgf.cm)
Bac de récupération
des condensats
Chambre des tuyaux
Tuyau de raccordement
Faisceau de tuyaux attachés
Fig.13
1600
2600
3600
4700
Tableau 1
