3.9. Lage der Anschlussdose für das Anschlusskabel im Saunaraum
A
3.
2.

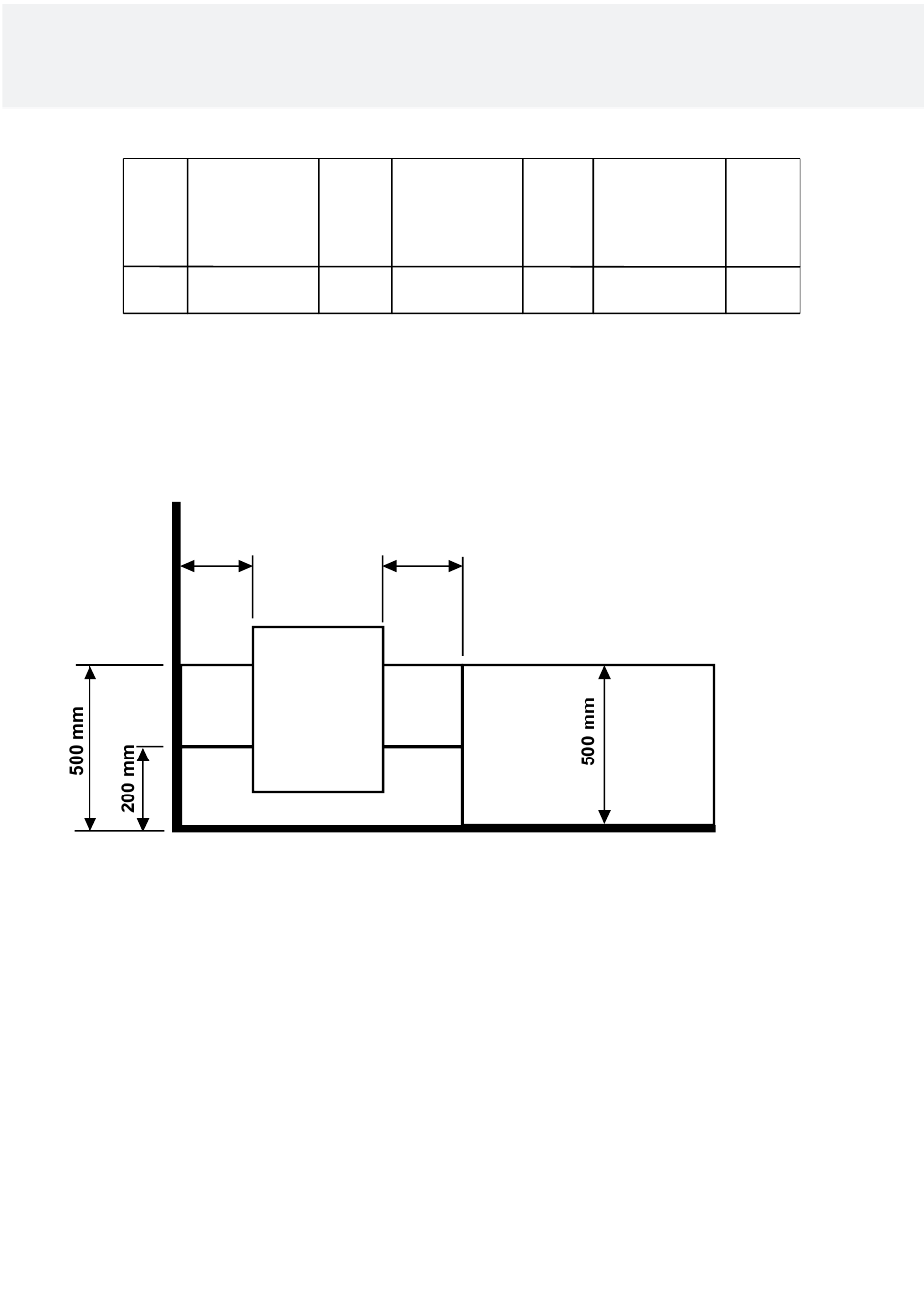

Abbildung 4 Lage der Anschlussdose
A = vorgeschriebener Mindestabstand
1. Empfohlener Bereich für die Montage der Anschlussdose
2. In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen.
3. In diesem Bereich darf keine Montage einer Anschlussdose erfolgen. Es dürfen ausschließlich Silumin-Anschlussdosen
verwendet werden.
In anderen Bereichen sind hitzebeständige Anschlussdosen (bis 125 °C) und Anschlusskabel (bis 170 °C) zu verwenden. Die
Anschlussdose muss frei liegen. Wird die Anschlussdose in Bereich 2 oder 3 angebracht, müssen Anweisungen und
Vorschriften des örtlichen Elektrizitätsversorgers beachtet werden.
Saunaheizgerät
H07RN-F/60245
IEC 66
A
2
3 x 10
3 x 16
A
Saunaheizgerät
Sauna heater
3.
2.
Saunaheizgerät
H07RN-F/60245
IEC 66
mm A
2
230 V 3~
230 - 240V 1N~ / 2~
4 x 2,5 3 x 16
4 x 6 3 x 25
1
mm A
2
3 x 6 35
------- ------
