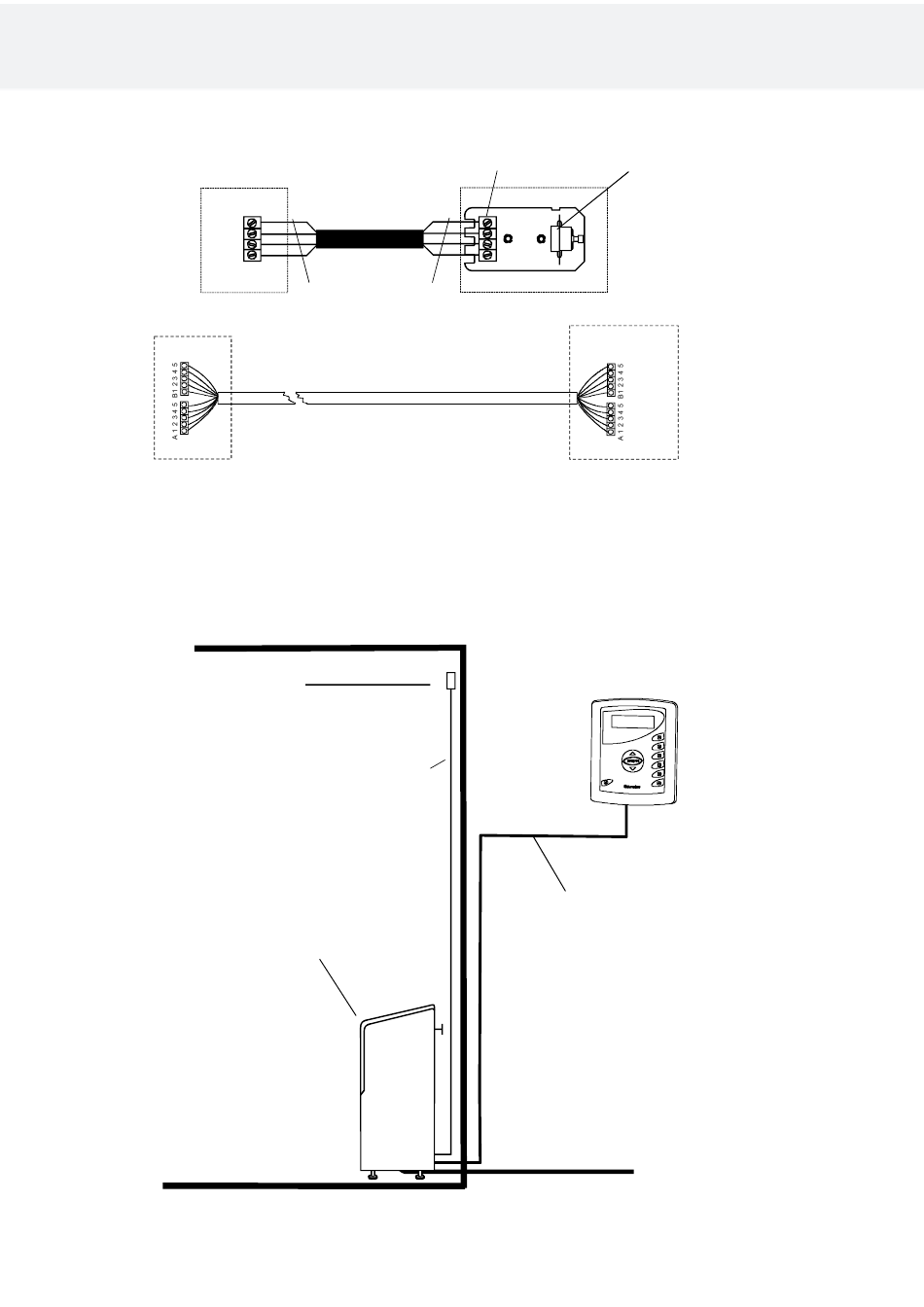

Principskiss när styrcentralen är Digi II
Aggregatl
4
3
2
1
Aggregat
A1 Valk
A2 Ruskea
A3 Vihreä
A4 Kelt
A5 Harm
Bild 6 Principskiss
Sensorkabel
1 Blå 1 Blå
2 Vit 2 Vit
3 Röd 3 Röd
4 Gul 4 Gul
Vit White Weiss
Brun Brown Braun
Grön Green Grün
Gul Yellow Gelb
Grå Grey Grau
Sensor OLET 19
Silikon 4 x 0,25
Bastuaggregat
Anslutningsribba
Begränsare
4
3
2
1
Manöverpanel
1601-12
B1 Rosa Ljusröd Pink
B2 Sin Blå Blue
B3 Pun Röd Red
B4 Musta Svart Black
B5 Violetti Violett Violet
Manöverpanel
1601-12
LiYY 10 x 0,25
Elanslutning 400V - 415V 3N~
Rosa
Blau
Rot
Schwarz
Violett
