Grillo Climber 910 Guide D'utilisation Et Entretien

Masquer les pouces
Télécharger ce manuel
Table des Matières
Les langues disponibles
  • FR

Les langues disponibles

Table des Matières
loading

Manuels Connexes pour Grillo Climber 910

Sommaire des Matières pour Grillo Climber 910

  • Page 3: Table Des Matières

    Beschreibung der Bedienungsorgane .................. p. 52 Geräuschemission - Vibrationen ..................p. 59 Normas para prevención de accedentes ................p. Cortadora de cesped hidrostatica GRILLO CLIMBER ............p. 43 Identificación y asistencia ....................p. 45 Características técnicas ....................... p. 46 Instrucciónes de uso ......................p. 46 Mantenimiento y lubricación ....................

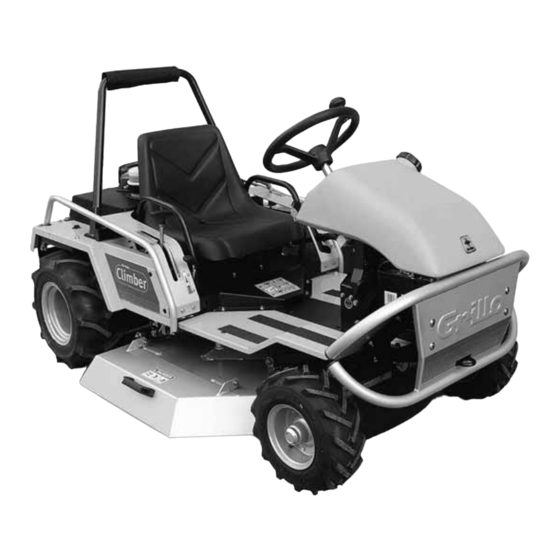

  • Page 27: Tondeuse Hydrostatique Grillo Climber

    Cher Client, Nous vous remercions pour la confiance et la préférence que vous avez bien voulu accorder à notre “Grillo CLIMBER”. Nous sommes certains que l’utilisation de votre nouvelle machine répondra entièrement à vos exigences. Pour un emploi optimal et pour son entretien au fil du temps, nous vous demandons de lire attentivement et de respecter scrupuleusement les indications de cette brochure;...
  • Page 28 33) Utiliser la machine avec les déflecteurs anti-cailloux. 34) Les couteaux déformés ou endommagés doivent être toujours remplacés et jamais réparés. 35) Utiliser toujours des pièces de rechange d’origine Grillo. 36) Il est interdit de tirer des charges (remorques, rouleaux, etc..).

  • Page 29: Identification Et Assistance

    IDENTIFICATION ET ASSISTANCE IDENTIFICATION Grillo CLIMBER est muni d’une plaquette (placée sous le siège) avec le numéro de matricule de la machine. SERVICE ASSISTANCE Ce Manuel fournit toutes les indications utiles sur l’emploi de la tondeuse et sur un entretien de base correct, qui peut être effectué...

  • Page 30: Caractéristiques Techniques

    HAUTEUR DE COUPE: de 30 mm. à 120 mm. 4 différentes positions de coupe et 1 de transfert. CAPACITE HORAIRE: 6000 m/h (indicative). POIDS: Kg 300. VERSION CLIMBER 910 S: En plus il est doué des freins AV. POIDS: Kg 307 MISE EN SERVICE DE LA MACHINE: 1) Contrôler que la machine soit intacte et qu’elle n’ait pas été...

  • Page 31: Demarrage Du Moteur

    DEMARRAGE DU MOTEUR – Pousser jusqu’à la mi-course la manette de l’accélérateur (Fig. 1/B n. 5). – Si le moteur est froid, actionner le dispositif de starter (Fig. 1/B n. 6). Tourner la clé placée sur le tableau de bord (Fig. 1 n. 7). –...

  • Page 32: Entretien Et Lubrification

    INTERVENTIONS DES DISPOSITIFS DE SECURITE Se rappeler toujours que le moteur s’arrête chaque fois que: – l’opérateur quitte son siège. En plus le moteur ne démarre pas si: – la lame est connectée, – l’on n’est pas assis au poste de conduite. –...

  • Page 33: Reglage Du Disque De Coupe

    ATTENTION! Serrer bien à fond la vis de fixation (Fig. 1/C n. 3). Remplacer toujours les couteaux abîmés ou tordus; ne jamais les réparer! Pour le montage respecter le schéma Fig. 13. UTILISER TOUJOURS DES COUTEAUX D’ORIGINE! S’ils sont usés on peut les tourner car ils sont dotés d’un double tranchant.

  • Page 34: Identification Des Inconvénients

    IDENTIFICATION DES INCONVENIENTS INCONVENIENT CAUSE REMEDE Avec la clé sur la pos. «AVV.» (DEMARRAGE), le tableau de bord reste éteint. – La batterie ne distribue pas du courant – Contrôler les câbles de liaison. – Contrôler le niveau de l’électrolyte. –...

  • Page 35: Installation Electrique

    Vibrations durant le fonctionnement – Lames déséquilibrées – Equilibrer ou remplacer les lames si endommagées. – Fixations desserrées – Vérifier et serrer les vis de fixation des lames, du moteur et du châssis. Insertion PTO irrégulière – Si l’on presse le poussoir PTO –...
  • Page 54 Fig. 1 Fig. 1/A Fig. 1/B Fig. 1/C Fig. 1/D Fig. 2 Fig. 3 Fig. 3/A...
  • Page 55 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 Fig. 9 Oil level Fig. 10 Fig. 11...
  • Page 56 Fig. 11/A Fig. 12 Fig. 13 Fig. 14 Fig. 14/A Fig. 15 Fig. 16 Fig. 17...
  • Page 57 Fig. 18 Fig. 19 Fig. 20/A Fig. 20/B Fig. 20/C Fig. 21 Fig. 21/B Fig. 22...
  • Page 58 Fig. 23...
  • Page 59 1.825 mm. 990 mm. 1.050 mm. WARNING! This arrow shows the hook-up points for lifting the machine. ATTENZIONE! Le frecce indicano i punti di aggancio per il sollevamento della macchina. ATTENTION! Cette flèche indique les points d’accrochage pour le levage de la machine. ACHTUNG! Mit dieser Pfeil sind die Punkte zum Anschlagen und Anheben der Maschine Kennzeichnet.

Ce manuel est également adapté pour:

Climber 910s
