OERTLI LINK 12TU
7
Montaggio
7.1 Informazioni generali
È necessario provvedere ai seguenti collegamenti sulla pompa di
calore:
- Aria di alimentazione/espulsione
- Mandate/ritorni dell'impianto di riscaldamento
- Montaggio del filtro nel ritorno del riscaldamento
- Scarico della condensa
- Tensione di alimentazione
- Sensore di temperatura

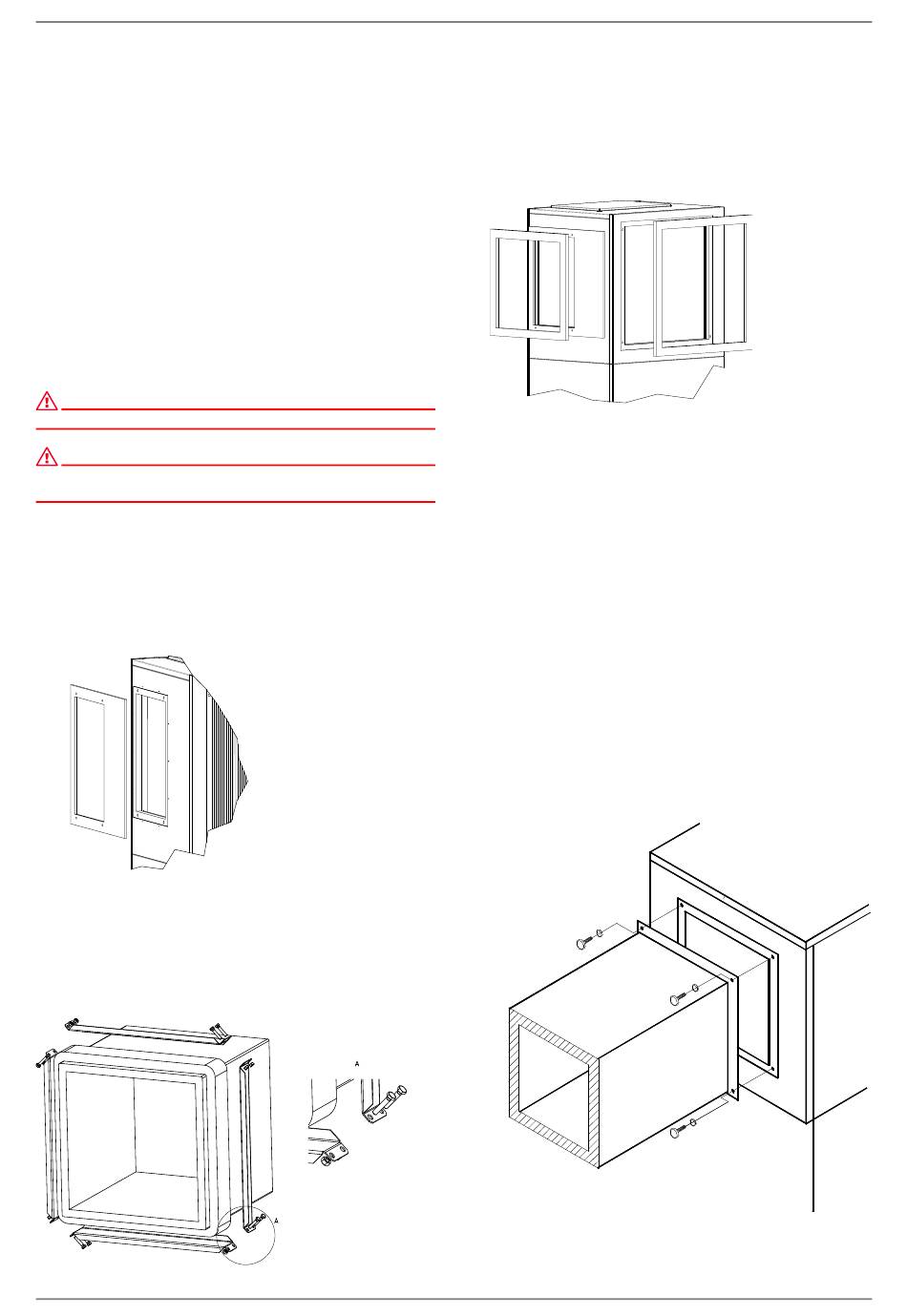

7.2 Allacciamento aria
ATTENZIONE!
La zona di aspirazione e sfiato d'aria non deve essere ridotta o coperta.
ATTENZIONE!
La pompa di calore può funzionare solamente con i canali dell'aria
montati.
I canali dell'aria in cemento leggero rinforzato con fibra di vetro
disponibili come accessori sono resistenti all'umidità e permea-
bili alla diffusione (canale di scarico 600 x 600 e canale di aspira-
zione 750 x 750). Nel caso di impiego del canale dell'aria per il
lato di sfiato (600 x 600) incollare sul lato degli attacchi prescelto
attorno all'apertura di sfiato l'accessorio "isolante preformato per
collegamento canale" (nel corredo).
Il collare di tenuta viene utilizzato per assicurare la tenuta tra i ca-
nali dell'aria e la pompa di calore. I canali dell'aria stessi non ven-
gono avvitati direttamente alla pompa di calore. In condizioni di
esercizio, solo la guarnizione in gomma entra in contatto con la
pompa di calore. In questo modo il montaggio e lo smontaggio
della pompa di calore risultano facilitati e si ottiene anche un
buon isolamento acustico.
www.waltermeier.com
Se si utilizza un canale dell'aria diverso da quello disponibile
come accessorio, è necessario verificare che la sezione interna
del lato di aspirazione e di sfiato non venga ridotta dal canale
dell'aria. Per assicurare la tenuta sulla pompa di calore avvalersi
delle "guarnizioni ad anello grandi e piccole" in dotazione, grazie
alle quali si ottiene al tempo stesso una diminuzione delle vibra-
zioni dell'elemento accoppiatore.
Con la guarnizione ad anello grande è possibile posizionare
l'apertura di aspirazione della pompa di calore direttamente su
una breccia in parete predisposta appositamente.
Occorre assicurarsi che la breccia in parete venga obbligatoria-
mente coperta sul lato interno con un isolamento dal freddo per
impedire un raffreddamento o un'umidificazione della muratura.
Con l'impiego di canali dell'aria corti sull'uscita dell'aria, sul lato
esterno della parete della breccia in parete è necessario instal-
lare una griglia di protezione o un deflettore che siano in grado di
impedire che parti del corpo (dita e braccia, in particolar modo di
bambini) possano entrare in contatto con il ventilatore della
pompa di calore.
Utilizzando canali dell'aria provvisti di flangia verrà fissato negli
appositi fori filettati (per i dadi esagonali di prolunga) un mani-
cotto di collegamento sul lato aspirazione e uno sul lato sfiato
con 4 viti a testa esagonale M8. Prestare la massima attenzione
a mettere in contatto entrambi i manicotti del canale dell'aria con
l'isolante e non con la lamiera di copertura.
Inoltre è necessario provvedere a un disaccoppiamento antivi-
brazioni e un isolamento delle condotte adeguati
0
452160.66.70 · FD 9612
Italiano
IT-7
