A. NOTICE D'INSTALLATION
L'emplacement des ouvrages ECOROCK-Solution peut être situé en zones humides et en

présence de nappes phréatiques. La nappe ne devra pas remonter au-dessus du fil d'eau de la
partie basse de la cuve.
Les ouvrages devront être implantés de manière à limiter la hauteur de remblai et de

terre végétale sur ces derniers, qui ne doit pas dépasser 45 centimètres maximum au-dessus de
la cuve.
Les couvercles de visite des divers ouvrages ne seront pas enterrés et devront rester

accessibles pour leur entretien, veiller au bon positionnement et à l'intégrité des joints de chaque
couvercle.
Conformément à la réglementation, les fouilles de tranchées d'une profondeur

supérieure à 1,30 m et de largeur inférieure ou égale aux deux tiers de la profondeur, doivent être
équipées de blindage (ou talutées) pour assurer la sécurité des personnes et le maintien de la
structure du terrain.
La distance mini entre la fosse toutes eaux et l'unité de traitement sera d'au moins

30 centimètres. Pour une ventilation idéale, cette distance sera la plus courte possible.
La distance entre les parois verticales de la fouille et les parois verticales de l'installation

sera de 30 centimètres minimum.

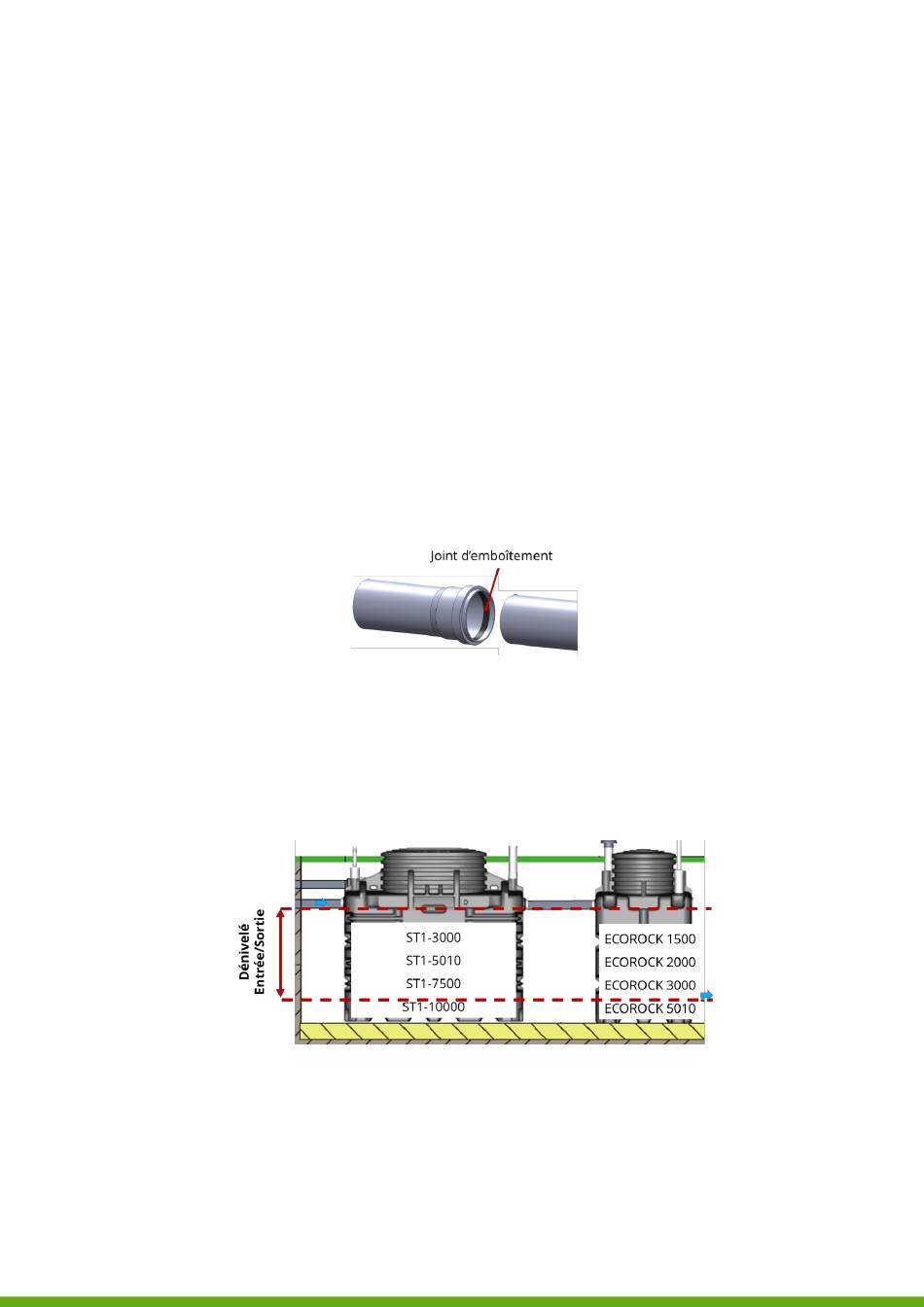

Les raccordements de la filière ECOROCK-Solution (alimentation et évacuation) sont

réalisés de manière étanche par emboitement avec des canalisations à joint souple (en
caoutchouc synthétique) de diamètre 110 mm ou 160 mm par l'installateur.
Dans le cas de raccordement de diamètres différents, une réduction adaptée à la différence de
sections sera nécessaire. Dans le cas où les matériaux entre les deux raccords sont différents, un
raccord universel en EPDM avec collier de serrage inox est nécessaire (par exemple lorsque la
réduction souhaitée n'est pas disponible).
Le choix des diamètres des canalisations devra être conforme à l'article 6.1.2. de la norme NF EN
12566-3+A2 (diamètre minimum de 100mm avec une pente de 2%).
19
(Voir A/Ch. 4.3)
