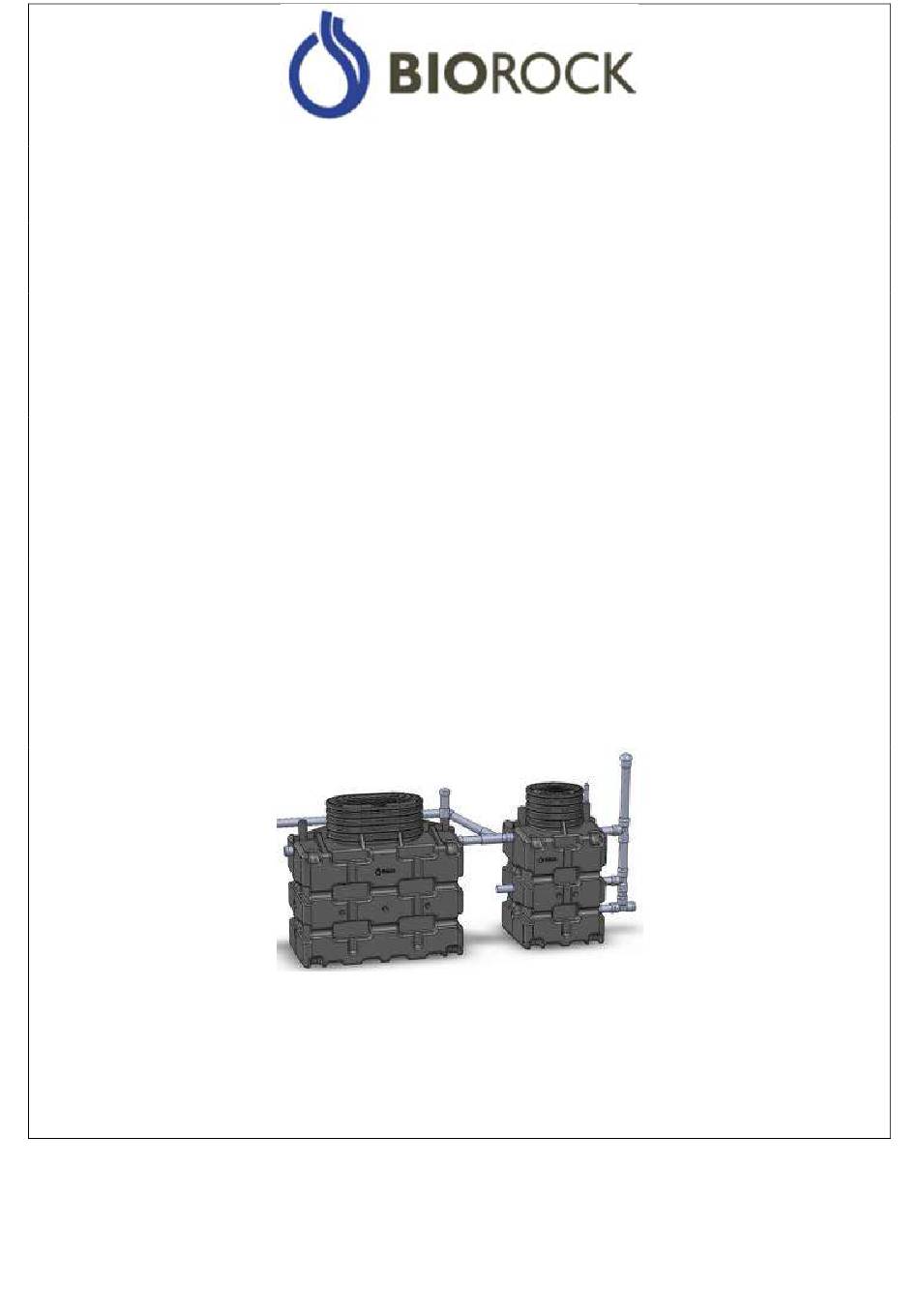

- Page 1 GUIDE DESTINE à L'USAGER Pour la Mise en service et l’entretien Notice d’installation (pages 2 à 19) Guide utilisateur (pages 20 à 34) A conserver BIOROCK D5 Page 1 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®...
-
Page 2: Table Des Matières
ANNEXE 2 « Plan pour la mise en place et l’entretien des systèmes – Pose sous voirie » ..................….18 ANNEXE 3 « Plans de la fosse toutes eaux 3000 litres et de l'unité de traitement BIOROCK D5» ................19 A LIRE ATTENTIVEMENT : Faites appel à... -

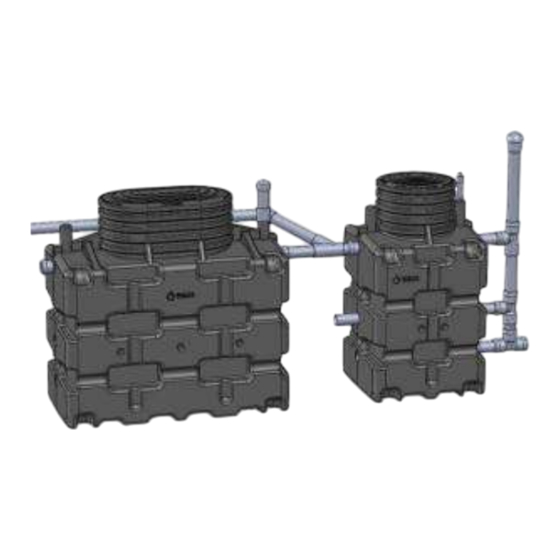

Page 3: La Filiere De Traitement
1.1 GENERALITES La filière BIOROCK® est une filière d’assainissement non collectif reposant sur le procédé BIOROCK®. Elle comprend une fosse toutes eaux avec préfiltre et une unité de traitement BIOROCK®(voir schémas de principe de fonctionnement en page 24/34). Les unités de traitement BIOROCK® sont exclusivement destinées à... -
Page 4: Unite De Traitement Biorock® - Principe De Fonctionnement
Cuves BIOROCK repérage du numéro de série Lorsque l’on regarde la cuve face au logo BIOROCK, le numéro de série se trouve sur la face située à votre droite dans le fond de l’arrondi du haut Page 4 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®... -
Page 5: Schemas D'implantation Type
SCHEMAS D’IMPLANTATION TYPE L’implantation de la filière BIOROCK® dépendra, entre autres, de l’emplacement disponible, de la pente du terrain, du fil d’eau des eaux usées à traiter, du fil d’eau du milieu récepteur des eaux traitées et de la nature du terrain dans lequel l’installation sera posée. -
Page 6: Implantation Des Ouvrages
IMPLANTATION DES OUVRAGES Ce chapitre constitue un guide à l’installation, à la pose et à la mise en service des divers ouvrages constituant la filière BIOROCK®. Cependant, en ce qui concerne la fosse toutes eaux, le préfiltre décolloïdeur, le regard de prélèvement et le poste de relevage les préconisations d’installation, de pose et de mise en service, ci-dessous présentées, ne sauraient en aucun cas se substituer à... -
Page 7: Remblaien Terrain Sec
éléments caillouteux ou pointus. Le remblayage est poursuivi par couches successives jusqu’à une hauteur suffisante au-dessus de la nature du sol, de part et d’autre des tampons pour tenir compte du tassement ultérieur. Page 7 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®... -
Page 8: Implantation Sous Voirie, Cour Ou Aire De Stockage
éléments caillouteux ou pointus. Le remblayage est poursuivi par couches successives jusqu’à une hauteur suffisante au-dessus de la nature du sol, de part et d’autre des tampons pour tenir compte du tassement ultérieur. Page 8 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®... -
Page 9: 5Dalle De Répartition Bétonnée Pour L'installation Sous Voirie, Cour Ou Aire De Stockage
Ces fondations, l’épaisseur de la dalle de répartition, la mise en place des tampons d’accès à la fosse toutes eaux, à l’unité BIOROCK® et au regard de prélèvement, le ferraillage et la structure de la dalle en question, etc., seront définis par un bureau d’études agréé, en fonction des charges roulantes prévues et selon la nature du terrain en question. -
Page 10: L'ecoulement Des Effluents
Si la ventilation ne semble pas fonctionner correctement : Vérifiez que le réseau de ré-aération de l’unité BIOROCK® respecte le schéma ci-dessus et qu’il n’est pas obstrué ni déboîté. Extracteur d’air éolien dynamique : vérifiez que l’extracteur fonctionne et sa libre rotation. Il peut arriver que des dépôts de poussières gênent la bonne rotation de l’extracteur. -
Page 11: Disposition Des Sacs Mediabiorock
4.4 DISPOSITION DES SACS DE MEDIA BIOROCK® Pour votre sécurité, faites appel à un professionnel si vous devez remplacer les sacs de média. Voir le GUIDE de l’UTILISATEUR. Attention ! Le média filtrant usagé doit être traité comme une matière de vidange et évacué par une entreprise agréée conformément à l'arrêté du 9 Septembre 2009 ... -
Page 12: Planning D'entretien De La Fosse Toutes Eaux Et Du Prefiltre
Le changement du préfiltre sera nécessaire si les poils de la brosse se retrouvent écrasés au centre ou endommagés, rendant la filtration défectueuse. Nous recommandons un changement du préfiltre tous les 5 ans Page 12 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®... - Page 13 le bon fonctionnement de la ventilation supérieure de l’unité le bon fonctionnement de la ventilation de l’unité Page 13 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®...
- Page 14 Après cette opération, remettre les sacs dans l’unité. (voir Chapitre 4.4 DISPOSITION DES SACS DE MEDIA BIOROCK®)Il convient lors de la remise en place des sacs de s’assurer que chaque couche de sacs couvre entièrement la surface de l’unité en prenant garde de ne laisser aucun espace libre entre les sacs.
- Page 15 Après cette opération, remettre les sacs nettoyés dans l’unité BIOROCK® (ordre de sacs : sacs de média BIOROCK® N°1 du premier étage sur les anneaux noirs, sacs de média BIOROCK® N°2 du premier étage). Au bout de deux à trois opérations de lavage, remplacer les sacs de média du premier étage. Il convient lors de la remise en place des sacs de s’assurer que chaque couche de sacs couvre entièrement la surface de l’unité...
-
Page 16: Conformite Aux Reglementations Et Normes
CONFORMITE AUX REGLEMENTATION ET NORMES Les unités BIOROCK® sont conformes à toutes les exigences de la norme NF-EN 12566-3 et de la Directive Produit de Construction (DPC). Les essais de performance pour le marquage CE des unités BIOROCK® ont été réalisés et validés sur la plateforme européenne notifiée du PIA (notification 1739) à Aix la Chapelle en Allemagne. -
Page 17: Annexe 1 «Plan Pour La Mise En Place Et L'entretien Des Systèmes - Pose En Terrain Sec
Page 17 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®... -
Page 18: Annexe 2 « Plan Pour La Mise En Place Et L'entretien Des Systèmes - Pose Sous Voirie
Page 18 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®... -
Page 19: Annexe 3 « Plans De La Fosse Toutes Eaux 3000 Litres Et De L'unité De Traitement Biorock D5
Page 19 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®... - Page 20 Cher(e) client(e), Nous vous félicitons pour votre acquisition. En choisissant l’Assainissement Non Collectif de BIOROCK®, vous vous assurez un confort, une tranquillité dans le temps, et respectez l’environnement. Nous vous recommandons vivement de lire attentivement le Guide Utilisateur de votre système.
-
Page 21: Traçabilité Des Cuves
Cuves BIOROCK repérage du numéro de série : Voir illustration page 4/34 Lorsque l’on regarde la cuve face au logo BIOROCK, le numéro de série se trouve sur la face droite dans le fond de l’arrondi du haut Page 21 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®... -
Page 22: A Propos Du Developpement Durable
Terre (inégalités sociales, risques industriels et sanitaires, changements climatiques, perte de biodiversité, …) Les composants principaux du système BIOROCK sont le Polyéthylène (cuves) le PVC (tuyauterie) et la Laine de roche (substrat de filtration). Le PE et le PVC Le PE et le PVC sont valorisables suivant différents procédés :... -
Page 23: Filiere De Traitement
Liste des principaux produits susceptibles d’affecter les performances épuratoires de l’installation : Il est interdit de rejeter vers l’installation BIOROCK® des huiles et graisses de cuisine ou de moteur, cires, résines, peintures, solvants, produits à base d’hydrocarbures (essence, pétrole, etc.), tout pesticide, tout bactéricide, tout produit toxique, eaux de condensation de chaudières, de climatiseurs, eaux de rétro lavage d’adoucisseurs, eaux de rétro lavage de piscine, eaux de pluie, de drainage, de siphons de sol et de gouttières. -
Page 24: Preconisations D'exploitation Et D'entretien
Le Système BIOROCK ne dégage pas d’odeur Le principe d’épuration du système BIOROCK® est aérobie, par conséquent il ne dégage pas de mauvaises odeurs. De plus, la cuve est obturée au moyen d’un couvercle et l’air est évacué par un conduit de ventilation de diamètre 110 mm qui se doit se situer au-dessus du faîtage. - Page 25 Nous recommandons un changement du préfiltre tous les 5 ans Tous les ans Schéma de la Fosse toutes Tube PVC permettant l’accès eaux au préfiltre Préfiltre décolloïdeur Cloison Page 25 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®...
- Page 26 à se développer. compartiment) 3.2 UNITE DE TRAITEMENT BIOROCK® Si vous n’avez pas souscrit un contrat d’entretien et de maintenance, faites appel à un professionnel agréé pour les travaux d’entretien et pour toute intervention à réaliser sur les équipements d’assainissement non collectif.
- Page 27 Après deux lavages au maximum, tous les 10 ans ou dans le cas où le propriétaire ne souhaiterait pas faire « laver » les sacs de média BIOROCK, un renouvellement complet du média BIOROCK® par de nouveaux sacs de média sera à prévoir (contacter votre revendeur).
- Page 28 Après cette opération, remettre les sacs nettoyés dans l’unité BIOROCK® (ordre de sacs : sacs de média BIOROCK® N°1 du premier étage sur les anneaux noirs, sacs de média BIOROCK® N°2 du premier étage). Au bout de deux à trois opérations de lavage, remplacer les sacs de média du premier étage.
- Page 29 (obstruction, bouchage, etc.) Système d'alarme en cas de disfonctionnement : Bien que le système BIOROCK soit fiabilisé et peu sensible, un élément extérieur pourrait perturber l'écoulement des effluents. En cas de saturation du système, une alarme visuelle est prévue sur le dessus de l'unité de traitement entre le couvercle de l'unité...
-
Page 30: Annexe
Si vous n’avez pas souscrit un contrat d’entretien et de maintenance, faites appel à un professionnel agréé pour les travaux d’entretien et pour toute intervention à réaliser sur les équipements d’assainissement non collectif Page 30 sur 34 / 10 Avril 2012 - Guide destiné à l'usager BIOROCK-D5®... - Page 31 Relevage en sortie Sous cours bétonnée ou sous voirie ? Déclaration : La filière d’assainissement non collectif BIOROCK® a été installée et contrôlée en toute conformité : A la règlementation en vigueur, Aux arrêtés interministériels du 7 septembre 2009, fixant les prescriptions techniques applicables aux systèmes d’assainissement non collectifs et annexes ainsi que les modalités du contrôle technique exercé...
- Page 32 30€ par m³ extrait. En résumé, l’exploitation d’un système BIOROCK coûte 250€ /an sur les 10 premières années. Si au bout de 10 ans, le remplacement du média est nécessaire, le budget est de l’ordre de 1700€ pour la fourniture, le remplacement, l’évacuation et le traitement par un professionnel agréé.
-
