Assainissement Non Collectif
®

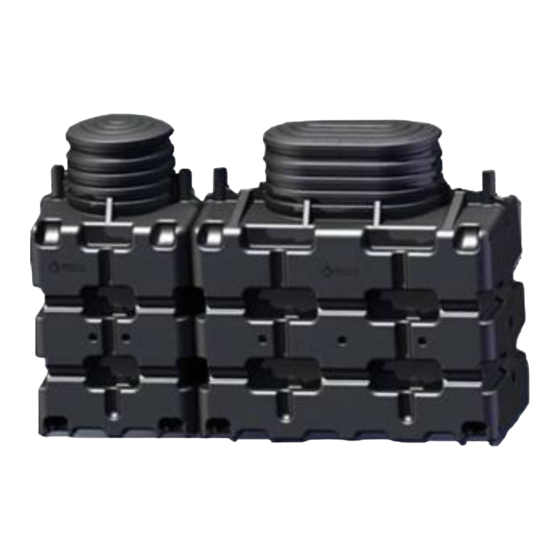

BIOROCK
D10FR-R
Filière
Apte à la mise en place en zone humide
GUIDE DESTINE à L'USAGER
Pour la Mise en service et l'entretien
Notice d'installation (pages 2 à 20)
Guide utilisateur (pages 21 à 34)
A conserver
®
BIOROCK
D10FR-R
R
Page 1 sur 34 - Guide destiné à l'usager BIOROCK® D10FR-
– 26 mars 2014

Publicité

Table des Matières
loading

Sommaire des Matières pour Biorock D10FR-R

  • Page 1 GUIDE DESTINE à L'USAGER Pour la Mise en service et l’entretien Notice d’installation (pages 2 à 20) Guide utilisateur (pages 21 à 34) A conserver ® BIOROCK D10FR-R Page 1 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
  • Page 2: Table Des Matières

    ANNEXE 1.1 « Plan pour la mise en place et l’entretien des systèmes – Pose en terrain humide » ................18 ANNEXE 2 « Plan pour la mise en place et l’entretien des systèmes – Pose sous voirie » ..................….19 ANNEXE 3 « Plans de la fosse toutes eaux 3000 litres et de l'unité de traitement BIOROCK ®...
  • Page 3: La Filiere De Traitement

    1.1 GENERALITES La filière BIOROCK® est une filière d’assainissement non collectif reposant sur le procédé BIOROCK®. Elle comprend une fosse toutes eaux avec préfiltre et une unité de traitement BIOROCK® (voir schémas de principe de fonctionnement en page 25/34). Les unités de traitement BIOROCK® sont exclusivement destinées à...
  • Page 4: Unite De Traitement Biorock® - Principe De Fonctionnement

    étage de filtration pour y être progressivement, digérées et minéralisées. Ce niveau est constitué de deux couches superposées : la couche supérieure de sacs de média BIOROCK® N°2 et le matelas de filtration inférieur de sacs de média BIOROCK® N°1.
  • Page 5: Schemas D'implantation Type

    SCHEMAS D’IMPLANTATION TYPE L’implantation de la filière BIOROCK® dépendra, entre autres, de l’emplacement disponible, de la pente du terrain, du fil d’eau des eaux usées à traiter, du fil d’eau du milieu récepteur des eaux traitées et de la nature du terrain dans lequel l’installation sera posée.
  • Page 6: Implantation Des Ouvrages

    IMPLANTATION DES OUVRAGES Ce chapitre constitue un guide à l’installation, à la pose et à la mise en service des divers ouvrages constituant la filière BIOROCK®. Cependant, en ce qui concerne la fosse toutes eaux, le préfiltre décolloïdeur, le regard de prélèvement et le poste de relevage les préconisations d’installation, de pose et de mise en service, ci-dessous présentées, ne sauraient en aucun cas se substituer à...
  • Page 7: Remblai En Terrain Sec

     Les divers raccordements de canalisations d’effluents et de ventilation doivent être réalisés de manière étanche, si nécessaire à l’aide de manchettes de raccordement étanches. Page 7 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
  • Page 8: Remblai En Terrains Difficiles

     Ces fondations, l’épaisseur de la dalle de répartition, la mise en place des tampons d’accès à la fosse toutes eaux, à l’unité BIOROCK® et au regard de prélèvement, le ferraillage et la structure de la dalle en question, etc., seront définis par un bureau d’études agréé, en fonction des charges roulantes prévues et selon la nature du terrain en question.
  • Page 9: Ventilation Et Raccordements Hydrauliques Des Ouvrages

     L’entrée d’air ou ventilation basse (VB) se fait par l’évent de la colonne d’eau traitée de l’unité BIOROCK®. L’air aspiré par cet évent doit pouvoir circuler librement dans le premier étage de l’unité (ventilation supérieure de l’unité), le préfiltre et la fosse toutes eaux.
  • Page 10: L'ecoulement Des Effluents

    Si la ventilation ne semble pas fonctionner correctement :  Vérifiez que le réseau de ré-aération de l’unité BIOROCK® respecte le schéma ci-dessus et qu’il n’est pas obstrué ni déboîté.  Extracteur d’air éolien dynamique : vérifiez que l’extracteur fonctionne et sa libre rotation. Il peut arriver que des dépôts de poussières gênent la bonne rotation de l’extracteur.
  • Page 11: Disposition Des Sacs Mediabiorock

    4.4 DISPOSITION DES SACS DE MEDIA BIOROCK® Pour votre sécurité, faites appel à un professionnel si vous devez remplacer les sacs de média. Voir le GUIDE de l’UTILISATEUR.  Attention ! Le média filtrant usagé doit être traité comme une matière de vidange et être évacué par une entreprise agréée conformément à l'arrêté...
  • Page 12: Planning D'entretien De La Fosse Toutes Eaux Et Du Prefiltre

    Le changement du préfiltre sera nécessaire si les poils de la brosse se retrouvent écrasés au centre ou endommagés, rendant la filtration défectueuse.  Nous recommandons un changement du préfiltre tous les 5 ans Page 12 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
  • Page 13: Unite De Traitement

     le bon fonctionnement de la ventilation supérieure de l’unité  le bon fonctionnement de la ventilation de l’unité Page 13 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
  • Page 14 Après cette opération, remettre les sacs dans l’unité. (voir Chapitre 4.4 DISPOSITION DES SACS DE MEDIA BIOROCK®). Il convient lors de la remise en place des sacs de s’assurer que chaque couche de sacs couvre entièrement la surface de l’unité en prenant garde de ne laisser aucun espace libre entre les sacs.
  • Page 15 Après cette opération, remettre les sacs nettoyés dans l’unité BIOROCK® (ordre de sacs : sacs de média BIOROCK® N°1 du premier étage sur les anneaux noirs, sacs de média BIOROCK® N°2 du premier étage). Au bout de deux à trois opérations de lavage, remplacer les sacs de média du premier étage. Il convient lors de la remise en place des sacs de s’assurer que chaque couche de sacs couvre entièrement la surface de l’unité...
  • Page 16: Conformite Aux Reglementations Et Normes

    Les unités BIOROCK® sont conformes à toutes les exigences de la norme NF-EN 12566-3+A2 et du Règlement Produits de Construction (RPC). Les essais de performance pour le marquage CE des unités BIOROCK® ont été réalisés et validés sur la plateforme européenne notifiée du PIA (notification 1739) à Aix la Chapelle en Allemagne.
  • Page 17 Page 17 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
  • Page 18 Page 18 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
  • Page 19 Page 19 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
  • Page 20 ANNEXE 3 Page 20 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
  • Page 21 Cher(e) client(e), Nous vous félicitons pour votre acquisition. En choisissant l’Assainissement Non Collectif de BIOROCK®, vous vous assurez un confort, une tranquillité dans le temps, et respectez l’environnement. Nous vous recommandons vivement de lire attentivement le Guide Utilisateur de votre système.
  • Page 22: Consignes De Securite

    S’assurer que personne ne se trouve dans les zones de manœuvre, ne pas stationner sous la charge. L’accessibilité aux regards d’entretien est obligatoire, autant pour la fosse toutes eaux que pour l’unité de traitement BIOROCK®. Les tampons des regards sont sécurisés à l’aide d’un vissage, veillez à ce que les vis soient toujours maintenues serrées pour la sécurité de tous.
  • Page 23: A Propos Du Developpement Durable

    ® Les matériaux utilisés dans la fabrication et l’assemblage des installations BIOROCK sont résistants à la corrosion et garantissent une installation pérenne. La cuve de forte épaisseur, réalisée par rotomoulage en PEHD (Polyéthylène Haute Densité) traité anti UV a une durée de vie d’au moins 30 ans et est 100% recyclable.
  • Page 24: Filiere De Traitement

    Généralités La filière BIOROCK® est une filière d’assainissement non collectif compacte. Elle repose sur le procédé de filtration BIOROCK®. L’unité de traitement BIOROCK® est exclusivement destinée à l’épuration des eaux usées domestiques, c'est-à-dire les eaux vannes et les eaux ménagères préalablement prétraitées dans une fosse toutes eaux équipée d’un préfiltre décolloïdeur.
  • Page 25: L'unité De Traitement Biorock

    Le Système BIOROCK® ne dégage pas d’odeur. Le principe d’épuration du système BIOROCK® est aérobie, par conséquent il ne dégage pas de mauvaises odeurs. De plus, la cuve est obturée au moyen d’un couvercle et l’air est évacué par un conduit de ventilation de diamètre 110 mm qui doit se situer au-dessus du faîtage.
  • Page 26: Fosse Toutes Eaux Et Préfiltre

    Le changement du préfiltre sera nécessaire si les poils de la brosse se retrouvent écrasés au centre ou endommagés, rendant la filtration défectueuse.  Nous recommandons un changement du préfiltre tous les 5 ans SCHEMA DE LA FOSSE TOUTES EAUX COMBINEE Page 26 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
  • Page 27: Unité De Traitement Biorock

    à se développer. 3.2 UNITE DE TRAITEMENT BIOROCK® Si vous n’avez pas souscrit un contrat d’entretien et de maintenance, faites appel à un professionnel agréé pour les travaux d’entretien et pour toute intervention à réaliser sur les équipements d’assainissement non collectif.
  • Page 28 Après deux lavages au maximum, tous les 10 ans ou dans le cas où le propriétaire ne souhaiterait pas faire « laver » les sacs de média BIOROCK®, un renouvellement complet du média BIOROCK® par de nouveaux sacs de média sera à prévoir (contacter votre revendeur).
  • Page 29 Après cette opération, remettre les sacs nettoyés dans l’unité BIOROCK® (ordre de sacs : sacs de média BIOROCK® N°1 du premier étage sur les anneaux noirs, sacs de média BIOROCK® N°2 du premier étage). Au bout de deux à trois opérations de lavage, remplacer les sacs de média du premier étage.
  • Page 30 (obstruction, bouchage, etc.) Système d'alarme en cas de disfonctionnement : Bien que le système BIOROCK® soit fiabilisé et peu sensible, un élément extérieur pourrait perturber l'écoulement des effluents. En cas de saturation du système, une alarme visuelle est prévue sur le dessus de l'unité de traitement entre le couvercle de l'unité...
  • Page 31: Annexes Au Guide Utilisateur : Annexe 4: Entretien Et Suivi À Compléter Pour L'utilisateur

    Si vous n’avez pas souscrit un contrat d’entretien et de maintenance, faites appel à un professionnel agréé pour les travaux d’entretien et pour toute intervention à réaliser sur les équipements d’assainissement non collectif. Page 31 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
  • Page 32: Activation De La Garantie

     Sous cour bétonnée  Sous voirie Cours : Déclaration : La filière d’assainissement non collectif BIOROCK® a été installée et contrôlée en toute conformité :  A la règlementation en vigueur,  Aux arrêtés interministériels du 7 septembre 2009, modifié, fixant les prescriptions techniques applicables aux systèmes d’assainissement non collectifs et annexes ainsi que les modalités du contrôle technique exercé...
  • Page 33: Annexe 6 : Synthèse Des Coûts

    En résumé, l’exploitation d’un système BIOROCK D10FR-R coûte 486€ /an sur les 10 premières années. Si au bout de 10 ans, le remplacement du média est nécessaire, le budget est de l’ordre de 2950€ pour la fourniture, le remplacement, l’évacuation et le traitement par un professionnel agréé.
  • Page 34: Annexe 7 : Exemple De Devis Pour La Fourniture De Pièces Détachées Biorock

    ANNEXE 7 ® Exemple de devis pour la fourniture de pièces détachées BIOROCK Page 34 sur 34 - Guide destiné à l'usager BIOROCK® D10FR- – 26 mars 2014...
