Les données constructives des unités BIOROCK® sont résumées ci-dessous :
2.
SCHEMAS D'IMPLANTATION TYPE
L'implantation de la filière BIOROCK® dépendra, entre autres, de l'emplacement disponible, de la pente du terrain, du fil d'eau des eaux usées à traiter, du fil
d'eau du milieu récepteur des eaux traitées et de la nature du terrain dans lequel l'installation sera posée.
Lorsque la sortie des effluents traités n'est pas accessible, il faut prévoir l'installation d'un regard de prélèvement. Dans le cas où une pompe de relevage est
installée dans un regard, celui-ci peut faire office de regard de prélèvement. Les regards auront un diamètre d'au moins 300 mm et seront équipées de
couvercles étanches et leur fermeture sera sécurisée.

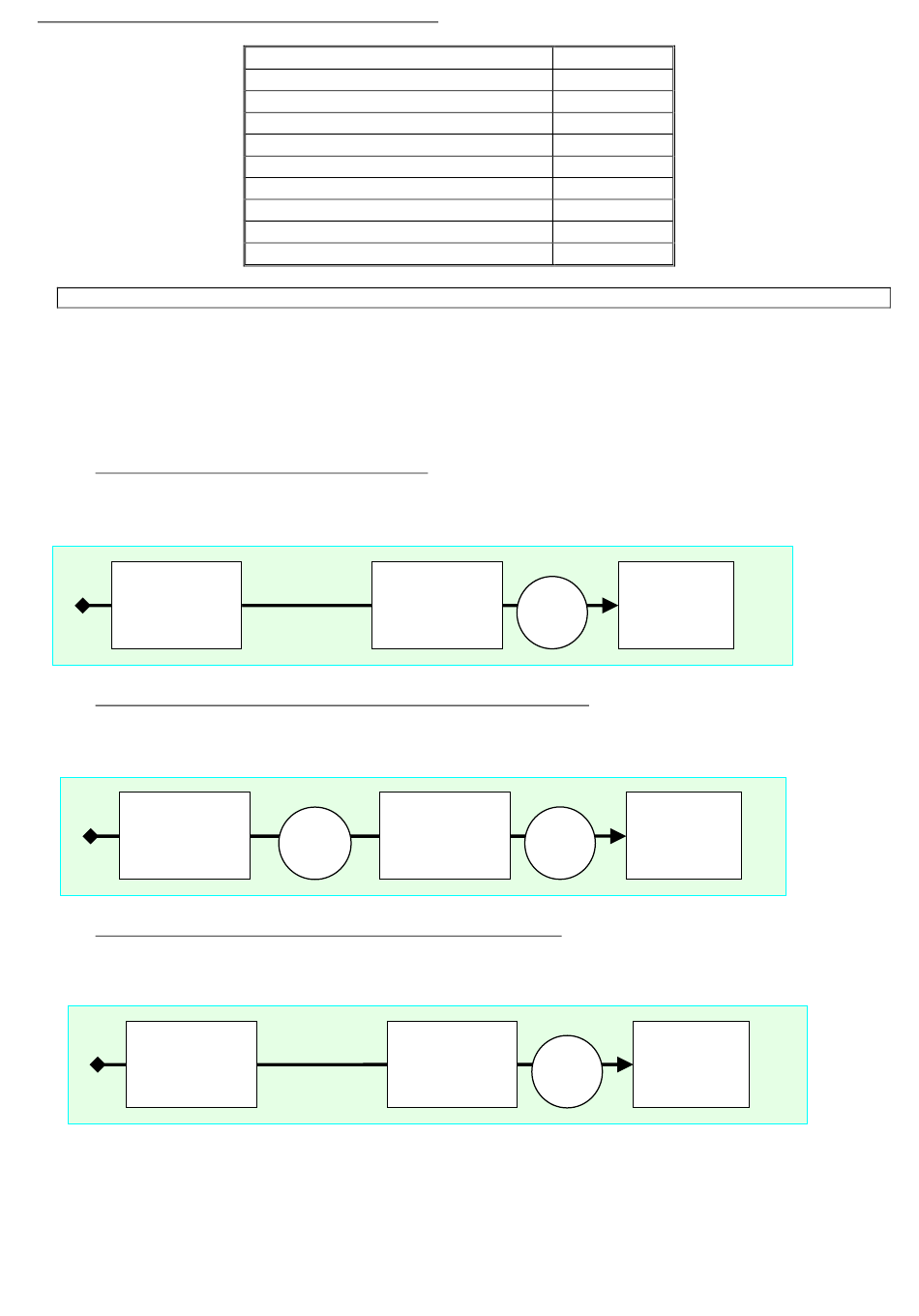

2.1. SCHEMA D'IMPLANTATION N°1 : IMPLANTATION GRAVITAIRE
RP : Regard de prélèvement
Fosse
Toutes
eaux
2.2. SCHEMA D'IMPLANTATION N°2 : IMPLANTATION AVEC POSTE DE RELEVAGE INTERMEDIAIRE
RP : Regard de prélèvement
P.R.I : Poste de relevage intermédiaire
Fosse
Toutes
eaux
2.3. SCHEMA D'IMPLANTATION N° 3 : IMPLANTATION AVEC POSTE DE RELEVAGE DE SORTIE
RP : Regard de prélèvement
P.R. S. : Poste de relevage de sortie
Fosse
Toutes
eaux
Les postes de relevage préfabriqués permettant de relever les effluents situés en aval de l'unité de traitement doivent être conformes à la norme NF EN12056-4
(en conformité avec DTU 64.1). Se reporter à l'article 6.3 du NF DTU 64.1 et à la notice du fabricant.
Page 5 sur 34 - Guide destiné à l'usager BIOROCK® D10FR-
Données
Longueur
Profondeur
Hauteur maxi
Hauteur mini
Diamètre de la rehausse
Hauteur entrée / fond de cuve
Hauteur sortie / fond de cuve
Différence de hauteur entrée / sortie
Poids de la cuve (hors poids d'eau) avec renforts
Unité
BIOROCK®
BIOROCK
PRI
BIOROCK®
R
– 26 mars 2014
BIOROCK
2150 mm
1150 mm
2040 mm
1740 mm
700 x 1200mm
1440 mm
300 mm
1140 mm
323 kg
RP
Unité
®
RP
Unité
PRS
+
RP
®
D10-FR-R
Milieu
récepteur
Milieu
récepteur
Milieu
récepteur
