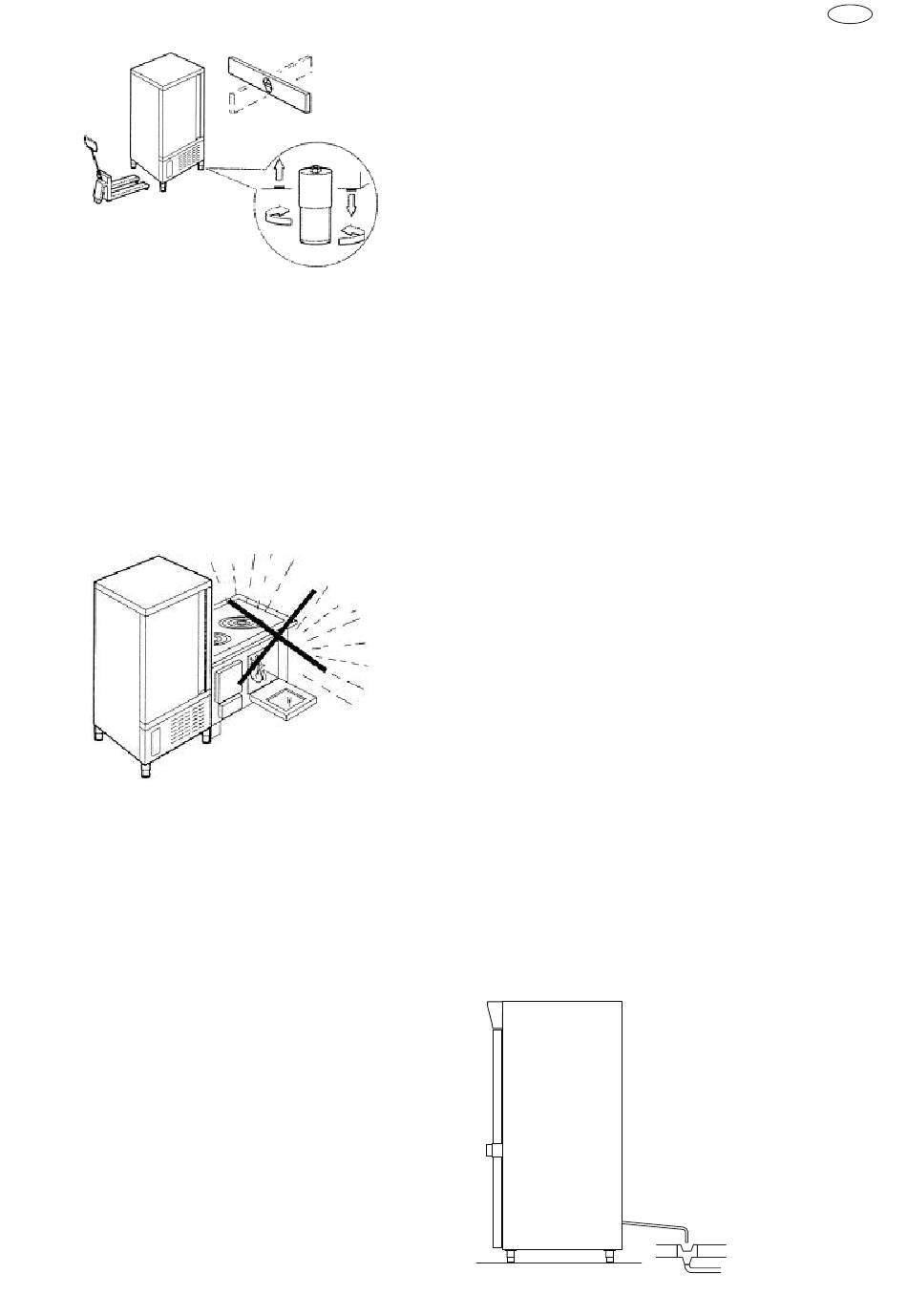

(fig.1)
• Le mauvais nivellement des appareils
peut compromettre leur fonctionnement
et l'écoulement des condensats.
EVITER
• Tous lieux exposés aux rayons directs du soleil
• Tous lieux clos à températures élévées et
faible renouvellement d'air
• Eviter d'installer la machine à proximité
d'une source de chaleur quelconque
(fig.4).
2.3. Températures ambiantes et renouvel-
lement dʼair.
Pour les groupes frigorifiques condensés
par air, la température de l'air ambiant de
fonctionnement ne doit pas dépasser
32°C. A noter que les performances
déclarées ne sont pas garanties au-delà
de cette température.
Toutefois, le fonctionnement de la machine
en toute sécurité est assuré jusqu'à 38°C.
Les unités de condensation déportées
doivent être installées dans des salles ou
locaux appropriés ou à l'extérieur, dans
des endroits à l'abri du rayonnement
solaire direct; si nécessaire, l'installateur
peut prévoir la mise en place d'un auvent
ou autre couverture de protection.
En tout cas, un renouvellement d'air suffi-
sant doit être garanti.
2.4. Raccordement électrique.
Important. - Il est obligatoire d'installer un
interrupteur magnéto-thermique différen-
tiel en amont de chaque appareil.
• Les câbles de raccordement doivent être
conformes aux spécifications fournies
dans les caractéristiques techniques
(voir schémas électriques de la machine,
à la charge de l'installateur).
Le conducteur de terre doit être correcte-
ment relié à un système de mise à la terre
efficace.
LE CONSTRUCTEUR DECLINE TOUTE
RESPONSABILITE ET TOUTE OBLIGA-
TION DE GARANTIE POUR TOUS LES
DOMMAGES PORTANT ATTEINTES A LʼIN-
TEGRITE PHYSIQUE DʼUNE PERSONNE,
AUX APPAREILS ET AUX CHOSES,
CAUSES PAR
INCORRECTE ET NON-CONFORME AUX
NORMES EN VIGUEUR.
2.5. Raccordement au circuit frigorifique-
groupes déportés.
Les diamètres des conduits d'alimenta-
tion des appareils sont dimensionnés
pour des distances d'installation jusqu'à
10 mètres. Pour distances supérieures,
consulter Castelmac.
2.6. Raccordement
lʼévacuation des condensats.
Pour les modèles T20-T24-T30-T40-T50,
il faut prévoir un tuyau pour l'évacuation
de l'eau de condensation et de lavage.
Le tuyau doit avoir un dia-
mètre d'au moins 1" et doit
être de type "geberit" ou
similaire.
Un siphon d'écoulement
de
1 1/2" de diamètre, a ras
le sol.
UNE INSTALLATION
écoulement
l'eau d'au moins
F
pour
