L1-2-3-N 400/3N+T/50
CE Centrale Electronique
SP Carte Boutons-pous-
soirs/Afficheur
SE Carte Expansion
ST
Imprimante(option)
C1
Télérupteur
Compresseur
C2
Relais Ventilation
MT Magnétothermique
CO Compresseur
IS
Hydrostat (min) eau
VC
Ventilateur
Compresseur
CN Condenseur Ventilateurs
RC Résistance Carter
KR Kriwan
RA Résistance
anti-condensation
VL
Electrovalve liquide
VE Ventilateurs Evaporateur
VS Electrovalve Dégivrage
T1
Transformat. UV (option)
UV Lampe UV (option)
PM Pressostat de maximum
IP
Interrupteur Porte
S1
Sonde Air Cellule
S2
Sonde Evaporateur
S3
Sonde au cœur/Aiguille
En cas d'absence de la protec-
tion thermique compresseur
bornes P du bornier et 16 de la
(KR), relier par pontets les
carte.
SECTION CABLES
1.5 mmq
2.5 mmq
COULEUR CABLES
M
Marron
N
Noir
BC Bleu clair
BL
Blanc
GV Jaune/Vert

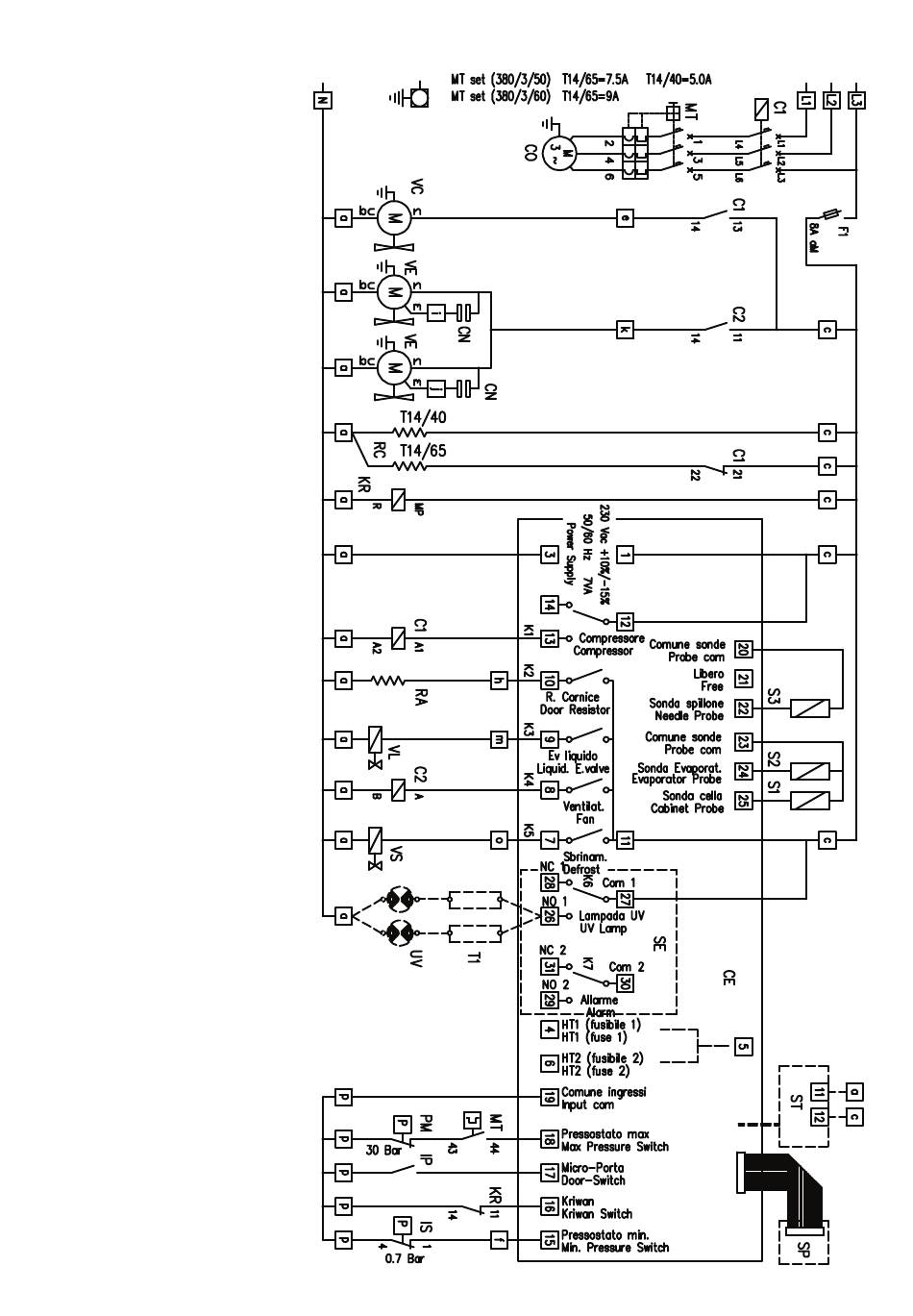

SCHEMA ELECTRIQUE T14 W
