Présentation du câble signal
Conception à câble signal
Le programmateur ESP-LXIVM avec câble signal bénéfi cie d'avan-
tages clés par rapport aux programmateurs traditionnels qui uti-
lisent des fi ls distincts pour chaque vanne.
• La conception à câble signal permet de connecter n'importe où
des vannes de verrouillage CC, ce qui autorise une plus grande
souplesse de conception et de plus grandes distances.
• Le programmateur LX-IVM comporte des connexions pouvant
accueillir jusqu'à quatre câbles signaux distincts.
• Il est possible de gérer les vannes de verrouillage CC avec un
câble signal mesurant jusqu'à 10,63 km en boucle.
Programmateur ESP-LXIVM
Deuxième câble
signal
10 Programmateurs série ESP-LXIVM
Boîtiers de vanne (typique)
L'épissure bifi laire au niveau des
branchements latéraux facilite
la coupure de la boucle en cas de
Premier
câble
signal

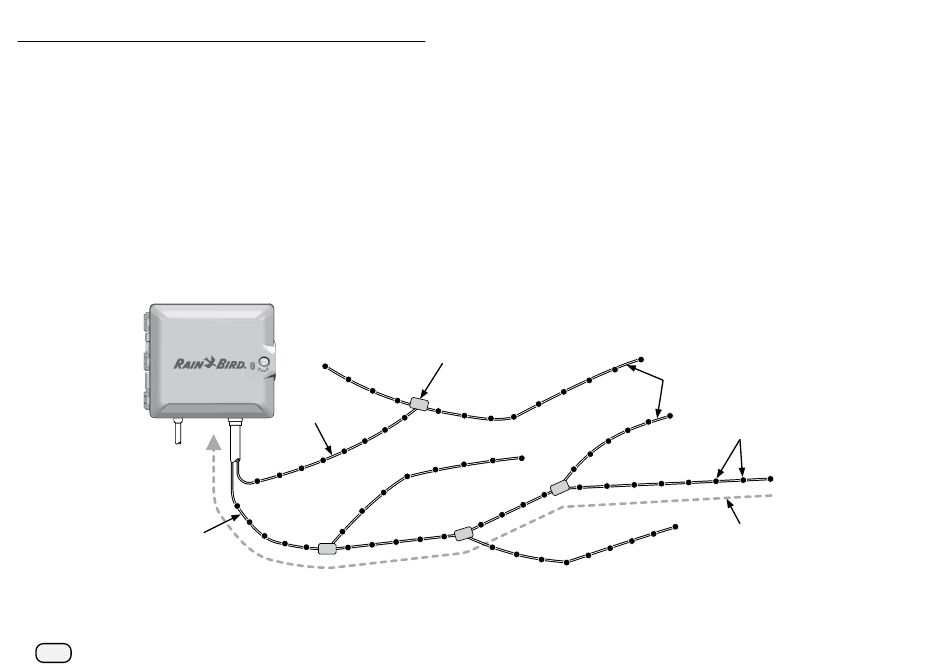

Conception à câble signal indiquant les appareils IVM et les vannes
Confi guration en étoile
La confi guration en étoile permet de réaliser autant d'embranche-
ments que nécessaire sans jamais que le circuit revienne en boucle
au programmateur.
Cette confi guration off re une plus grande souplesse de conception,
mais au détriment des distances. La distance entre le programma-
teur et l'appareil IVM le plus éloigné porte le nom de distance cri-
tique ; la plus grande distance possible avec un câble de 1,63 mm
est de 2,66 km en confi guration en étoile.
dépannage
Branchements latéraux
Vannes de verrouillage CC
(typique)
Distance critique
Distance entre la vanne LX-IVM la
plus éloignée et le programmateur
(au maximum 2,66 km avec du câble
de calibre 14 Maxi)
