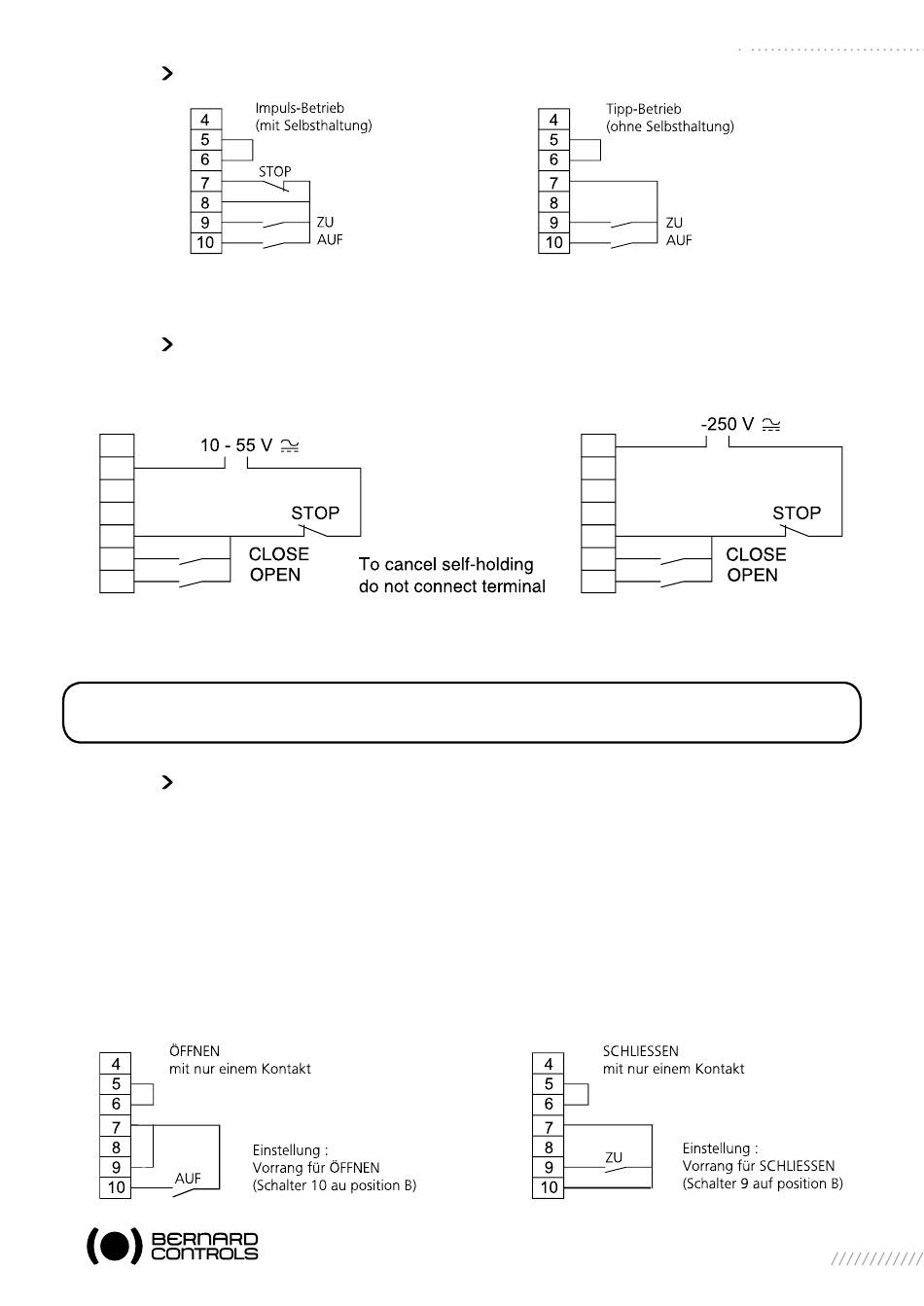

6.1 ANSTEUERUNG MIT POTENTIALFREIEN KONTAKTEN
Zur Ansteuerung mit potentialfreien Kontakten legt man auf der Klemmleiste zwischen Klemmen
5 und 6 eine Brücke.
6.2 ANSTEUERN MIT EXTERNER STEUERSPANNUNG
Die Steuerspannung kann eine Wechsel- oder eine Gleichspannung sein.
4
5
6
7
8
9
10
Für niedere Spannungen zwischen 10 und 55V verwendet man die Klemme 5.
Für höhere Spannungen zwischen 90 und 250V die Klemme 4.
Achtung : Legen Sie niemals eine höhere Spannung als 55V

6.3 ANSTEUERN MIT NUR EINEM KONTAKT

Es ist möglich, den Antrieb mit nur einem Kontakt AUF und ZU zu fahren.
- Kontakt geschlossen : Armatur öffnet
-Kontakt offen : Armatur schließt
Neben der Verdrahtung auf der Klemmenleiste müssen auch entsprechende Schalter (siehe Kapitel
5.4) auf den Vorrang zum Öffnen eingestellt werden.
Die Umkehrung ist ebenfalls möglich :
- Kontakt geschlossen : Armatur schließt
- Kontakt offen : Armatur öffnet
Hierbei muß die Priorität zum Schließen über die entsprechenden Schalter (siehe Kapitel 5.4) eingestellt werden.
an Klemme 5 ! Zerstörung der Elektronik !
90
4
5
6
7
8
9
10
8
Deutsch
55
