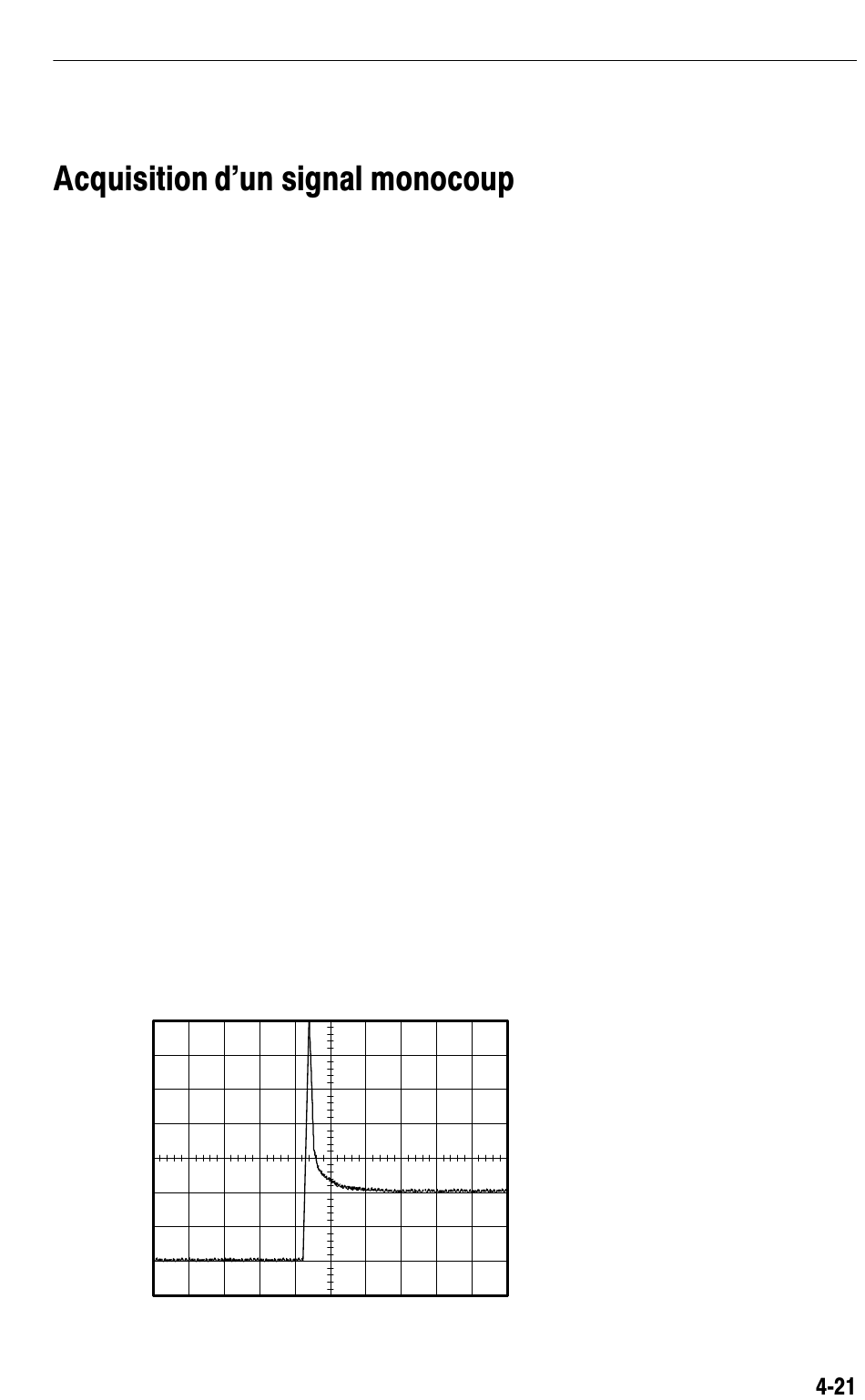

La fiabilité d'un relais à lames souples dans un composant
d'équipement laisse à désirer et vous devez rechercher l'origine du
problème. Vous suspectez que les contacts du relais produisent un
arc lorsque le relais est hors circuit. La vitesse maximum d'ouverture
et de fermeture du relais étant d'environ une fois par minute, il faut
capter la tension sur le relais en acquisition monocoup.
Pour établir une acquisition monocoup, procédez comme suit :
1. Tournez la molette VOLTS/DIV verticale et la molette SEC/DIV
horizontale selon les plages appropriées correspondant au signal
que vous avez l'intention d'observer.
2. Appuyez sur le bouton ACQUISITION pour afficher le menu
Acquisition.
3. Appuyez sur le bouton d'option Détection de crête.
4. Appuyez sur le bouton TRIG MENU pour afficher le menu
Déclenchement.
5. Appuyez sur Pente
6. Tournez la molette NIVEAU pour régler le niveau de
déclenchement sur la médiane d'une tension entre les tensions
ouvertes et fermées du relais.
7. Appuyez sur le bouton SEQ UNIQUE pour lancer l'acquisition.
Lorsque le relais s'ouvre, l'oscilloscope se déclenche et capture
l'événement.
Manuel utilisateur des oscilloscopes à mémoire numérique TPS2000
4
Montant.
Exemples d'application
