7.1.7.
ECHELLE DES AXES
Par défaut, la configuration des axes est sur « Echelle automatique ». Pour changer manuellement les axes, faites un clic
droit sur « Configuration des axes ». Configurez les axes et cliquez sur « Redessiner ».
Pour retourner en mode « Echelle automatique », désélectionnez la configuration des axes en cliquant de nouveau dessus.
7.1.8.
ZOOM
Dans les graphes, il est possible d'effectuer des zooms in ou out afin d'avoir une meilleure vue de la période de mesure. En
restant appuyé sur le clic gauche de la souris, vous pouvez définir une zone à zoomer.
Quand le zoom a été activé, il est possible de déplacer le graphique (en x et/ou en y). Pour cela il faut rester appuyé sur la
touche Maj/Shift de votre clavier. Le curseur de la souris devient alors une main. Ensuite vous pouvez déplacer le graphique
en maintenant le clic gauche de la souris enfoncé.
Pour annuler le dernier zoom effectué cliquez sur « annuler les zooms ».
Pour revenir au graphique de départ cliquez sur « annuler tous les déplacements et les zooms ».
7.1.9.
ZOOM SIMULTANE
Dans Qual-View, il est possible de visualiser en même temps plusieurs graphiques différents. En activant l'option « Zoom
simultané », un zoom sur un graphique adaptera automatiquement le même zoom sur les autres graphiques.

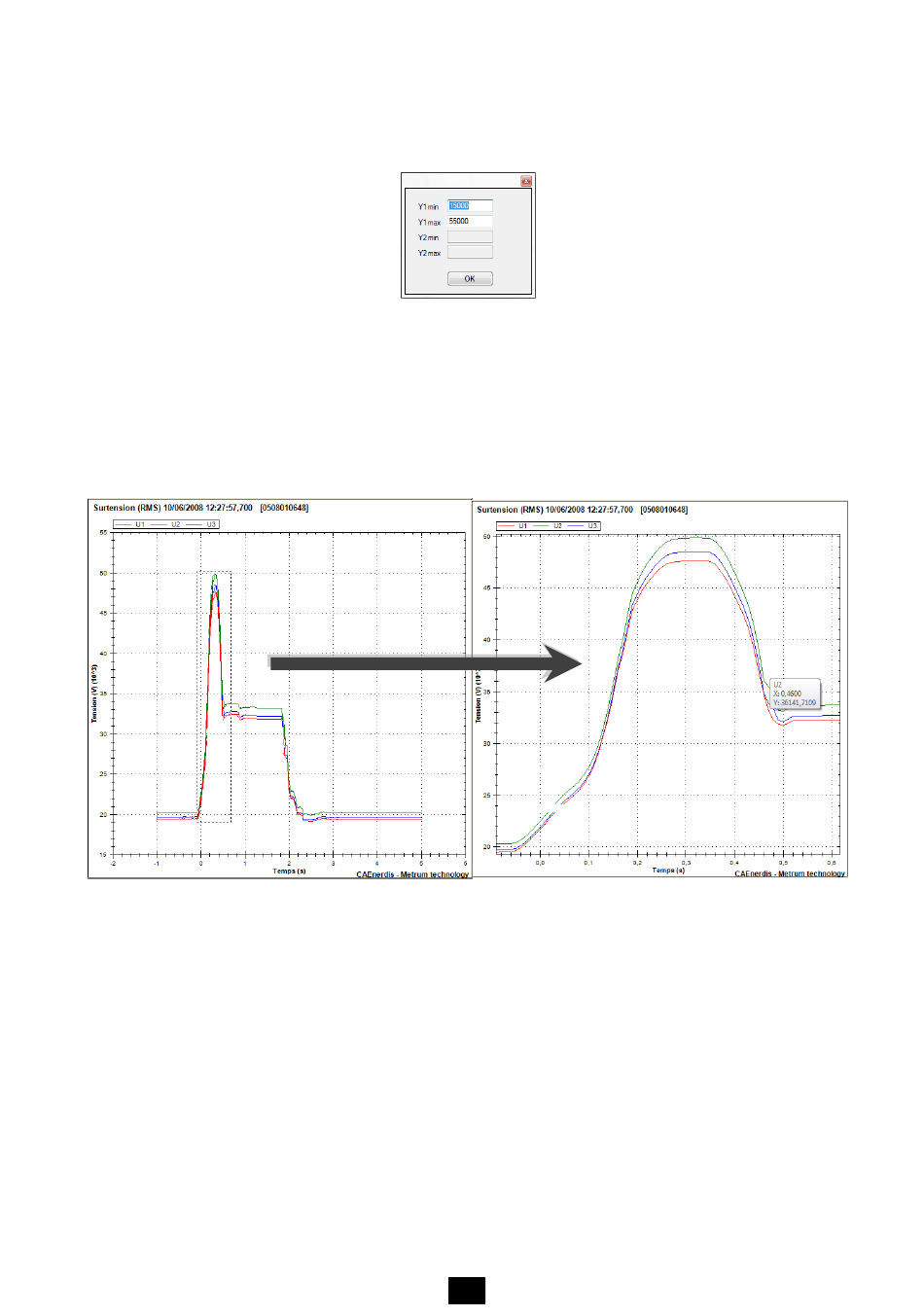

Figure 54 - Configuration des axes
Figure 55 - Zoom In
