Si l'on a besoin de mesurer et enregistrer la tension des auxiliaires des stations de transformation on peut utiliser un
convertisseur spécial qui change un signal de 110 V DC en un signal de 20 mA et qu'on pourra ainsi brancher à une des
entrées générales (A1-A4) de l'équipement MAP620/640.
Ce convertisseur doit normalement être alimenté par un courant de 24 V DC. Si besoin est, Il existe un élément de mesure
séparé qui se connecte directement au 110 V DC et qui convertit le 110 V DC en 24 V DC. Nous le recommandons en cas de
branchement dans les stations de transformations normales et il doit toujours être installé à côté du convertisseur externe
du signal de mesure.

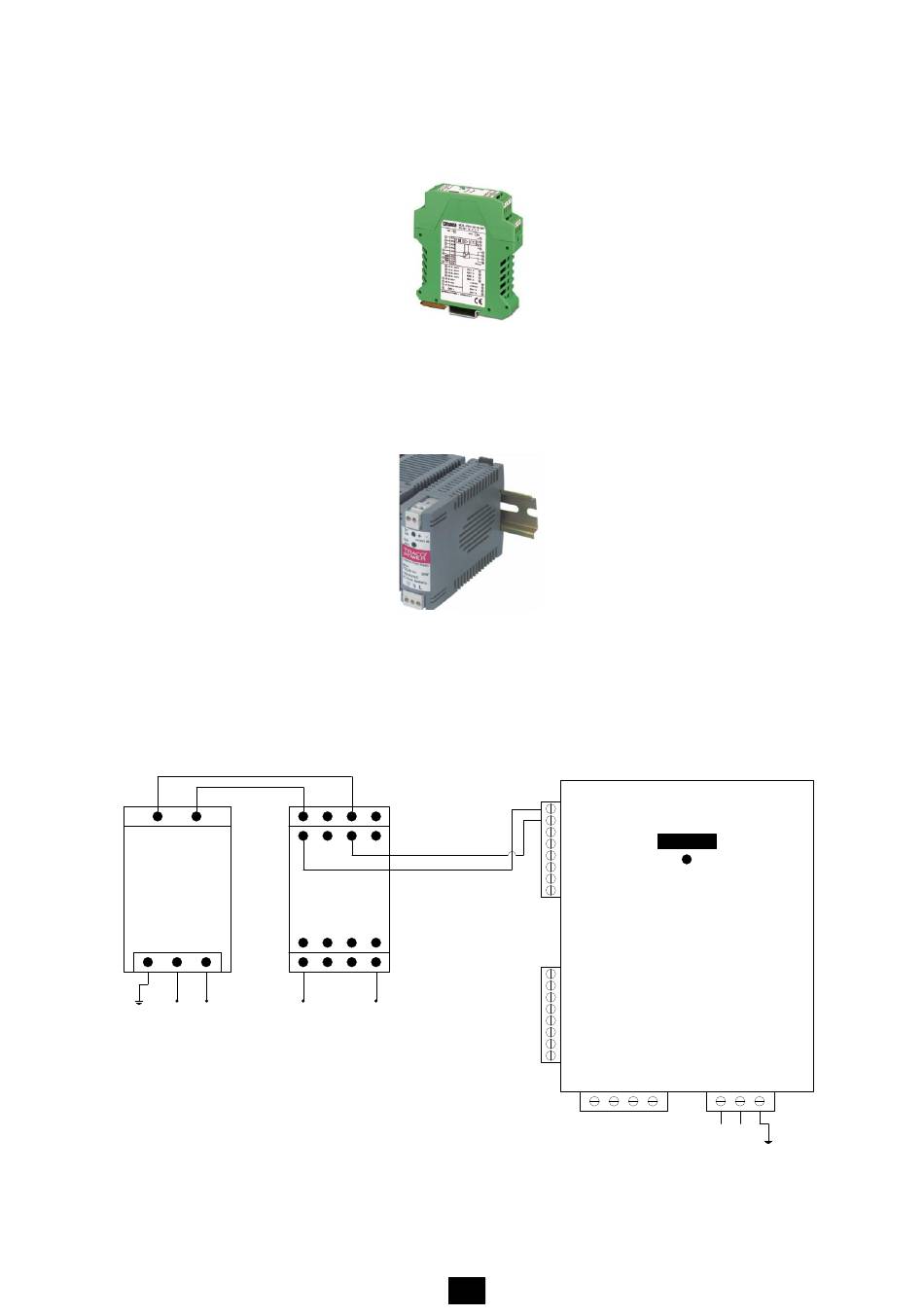

La Figure 13 ci-dessous montre le schéma de branchement pour mesures de tension auxiliaire (110 V DC) avec connexion
d'un convertisseur externe.
Pour une information plus détaillée sur les convertisseurs ci-dessus, voir brochure séparée.
24 V DC (OUT)
+
-
TRACO
G
L
N
+
-
110 V DC (IN)
4.4.4.6.1
Mesure de la tension des auxiliaires (110 V DC)
Figure 12 - Convertisseur externe du signal de mesure (110V DC/20 mA)
Figure 13 - TRACO DIN (110 V DC/24 V DC)
13
15
9
11
20 mA (OUT)
MCR-VCR-
UI-B-DC
5
8
+
-
110 V DC (IN)
Mesure
Figure 14 – Schéma de branchement pour mesures de tension auxiliaire
+
A1
-
+
A2
-
+
A3
-
+
A4
-
MAP 620/640
+
I1
-
+
I2
-
+
I3
-
+
I4
-
L1
L2
L3
21
STATUS
N
L
N
G
Source Aux.
110 V DC ou
230 VAC
