CAN bus - raccordements
54 • Options
V 02/13
Par CANopen, on a accès à les données suivantes:
Toutes les valeurs de consigne (données du processus)
-
Toutes les valeurs réelles (données du processus)
-
Toutes les valeurs de contrôle
-
Tous les paramètres de système (sauf débit en bauds et
-
adresse CAN)
Tous les messages d'erreur
-
Tous les paramètres spéciaux comme version du logiciel, cor-
-
rection journalière, correction de débit de poudre etc.
Matériel informatique

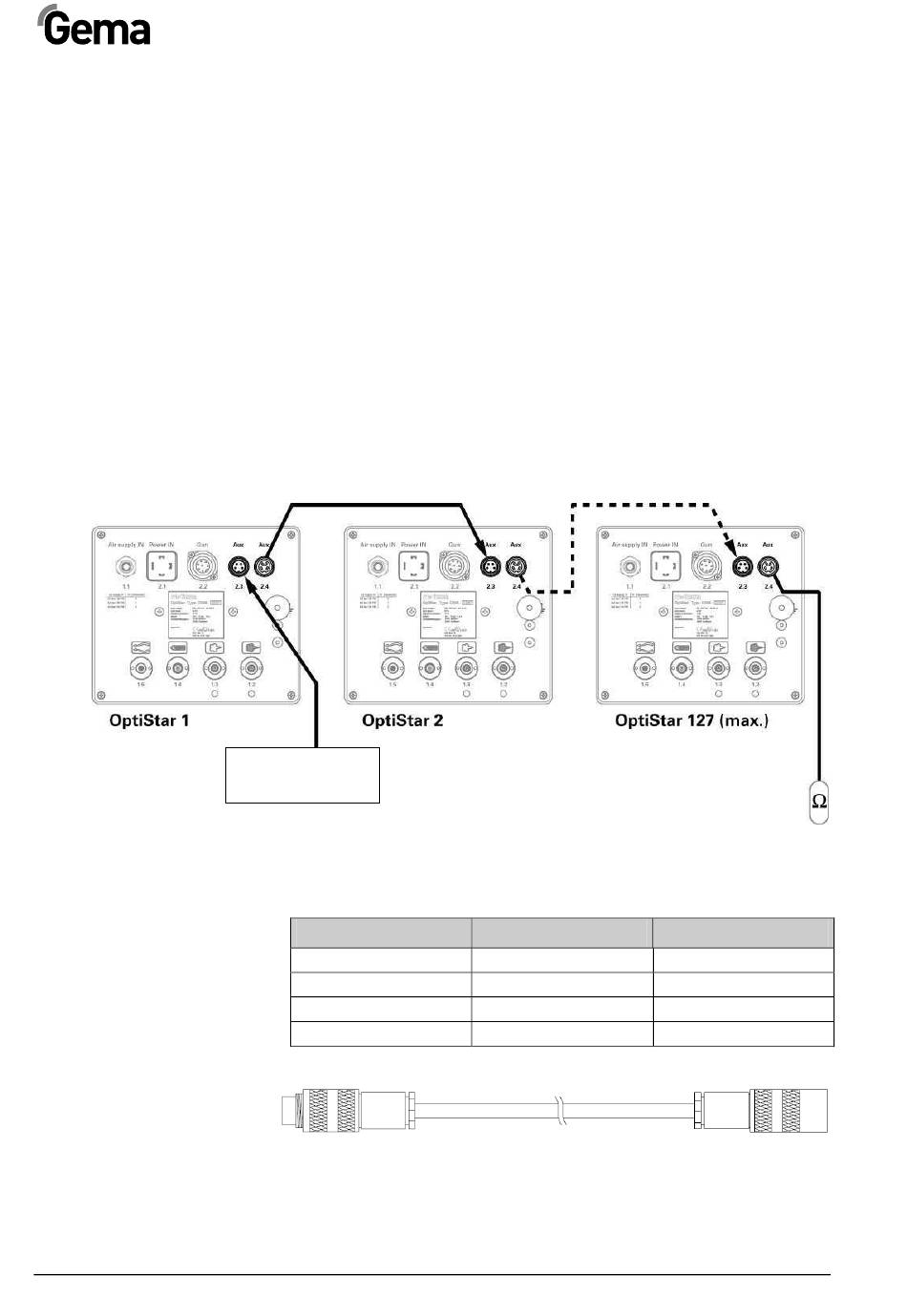

Les unités de contrôle OptiStar sont raccordées à l'unité de contrôle cen-
trale API avec des câbles de CAN bus à 4 pôles. Le dernier utilisateur du
bus est muni d'un connecteur de terminaison avec résistance terminale,
pour assurer une terminaison correcte du réseau. Un maximum de 127 uni-
tés de contrôle OptiStar peuvent être utilisées dans un réseau.
Unité de contrôle
API avec CAN bus
Câble CAN bus - allocation de la prise
Pin
1
2
3
4
Câble CAN bus
Signal
GND
+24 VDC
CAN H
CAN L
Unité de contrôle de pistolet automatique OptiStar CG06
Résistance terminale
Couleur
blanc
marron
vert
jaune
