2
PE
3
1
3
2
4
1
PE
5
6
2
3
1
PE
3
2
PE
1
Matériel fourni
16 • Descriptif du produit
V 01/14

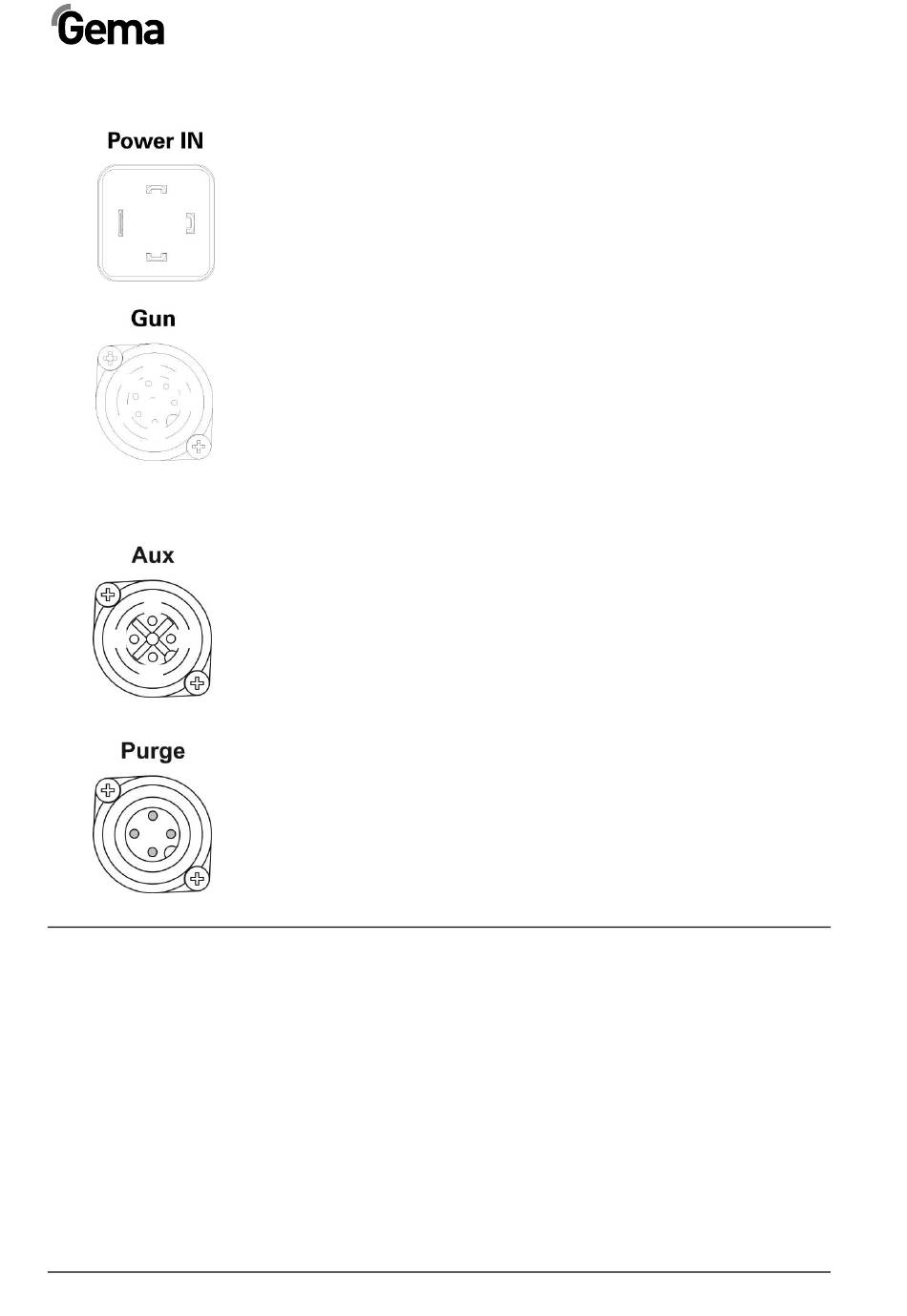

Affectation des broches
Raccord Power IN
1
Conducteur neutre (tension d'alimentation)
2
Phase (100-240 VAC)
3
Sortie vibreur ou agitateur
PE
Terre PE
Raccordement pistolet
1
Masse
2
Télécommande 1 (GM03)
3
Masse
4
Gâchette
5
Télécommande 2 (GM03)
6
Oscillateur
7
Terre PE
Raccordement Aux
1
Conducteur neutre
2
Sortie vibreur, phase
3
Pas utilisé
PE
Terre PE
Raccordement PowerClean (Purge)
1
Masse
2
+24 VDC
3
Pas utilisé
PE
Terre PE
Câble secteur
-
Prise en main rapide et mode d'emploi
-
OptiStar CG13
