DigitalBus (bus numérique)
48 • Options
V 02/13
Le module DigitalBus, comme option pour l'équipement de base OptiStar,
ouvre l'accès à des solutions d'automatisation centralisées. Une contrôle
de processus individuelle, adaptée aux exigences de processus, soutient
l'opération fiable et automatisée de l'installation.
Connexion d'interface parallèle numérique à l'API
-
Contrôle on-line de tous les paramètres de revêtement (haute
-
tension, courant de pulvérisation et air de rinçage d'électrode du
pistolet, débit de poudre et air total de l'injecteur)
Contrôle de jusqu'à 250 programmes de revêtement décentra-
-
lisés enregistrés dans l'unité de contrôle OptiStar
Le DigitalBus relie l'unité de contrôle de pistolet à une unité de contrôle su-
périeure. Le DigitalBus est équipé d'une interface parallèle à 16 bits. Une
structure de bus en forme d'étoile se dérive.

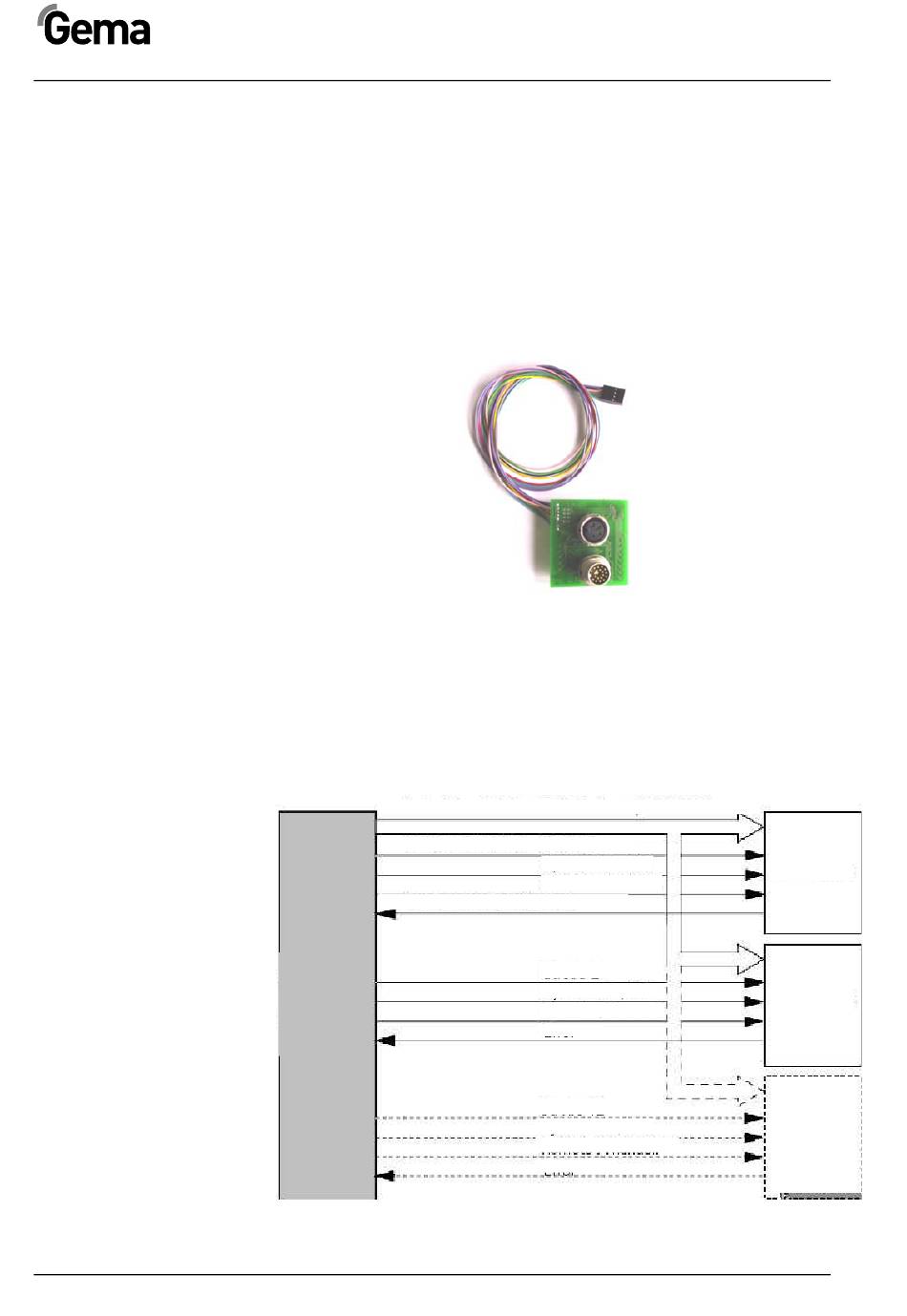

Contrôle des unités de contrôle OptiStar par une
unité de contrôle supérieure
Bus de données 11-bit
Bus de contrôle 3-bit
Bus de mess. de déf. 1-bit
Unité de
contrôle API
input / output
numérique
Contrôle par une unité de contrôle supérieure
Unité de contrôle de pistolet automatique OptiStar CG06
Module DigitalBus
8-bit val. de consigne / 3-bit no. ID
Strobe 1
Système ON/OFF
Remote/manuel
Error
Strobe 2
Système ON/OFF
Remote/manuel
Error
Strobe 12
Système ON/OFF
Remote/manuel
Error
OptiStar 1
OptiStar 2
OptiStar 14
