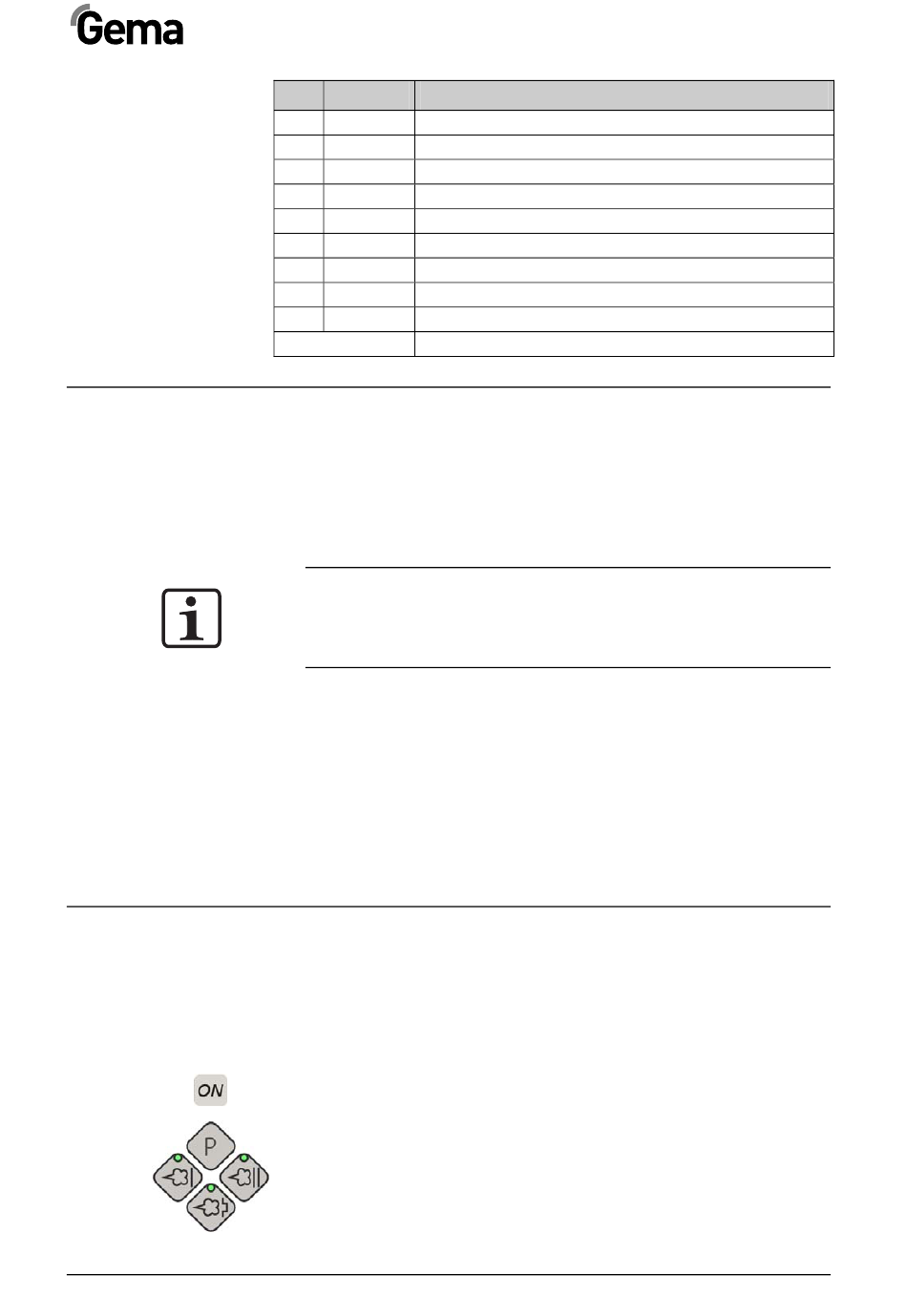

Première mise en service
Démarrage quotidien
32 • Mise en service et manipulation
V 02/13
Pin
Bit
Fonction (valeur binaire)
L
11 IN-A2
Identifiant valence 2
M
12 IN
Système ON/OFF (activation du pistolet)
N
13 IN
Strobe (prise en charge de données du bus de données)
O
14 IN
Remote/manuel
P
15 IN-D8
Valeurs de consigne, N° progr. valence 2
R
GND externe
S
1 OUT
Message de défauts collectifs (signal: Error)
T
2 OUT
Système actif
U
24 VDC externe
Boîtier
Blindage
Définir le type d'équipement
Régler le type de l'équipement correspondant (types manuels ou équi-
pement automatique) avec le paramètre de système P0 (voir le cha-
pitre "Paramètres de système").
Note:
Si l'unité de contrôle est livrée en tant qu'élément d'une installa-
tion automatique, le paramètre de système est réglé correctement
en usine!
Paramètre de système P0=3
Préparer le réservoir/récipient de poudre
Préparer le réservoir/récipient de poudre (voir les instructions dans le
mode d'emploi correspondant)
Démarrer la cabine
Démarrer la cabine de poudrage en suivant le mode d'emploi.
Le démarrage quotidien de l'Unité de contrôle de pistolet OptiStar
CG06 doit s'effectuer selon la séquence suivante:
Sélectionner le mode de fonctionnement
Ici, sélectionner le mode prédéfini (Preset Mode) avec trois modes
d'application prédéfinis ou le mode réglable (Program Mode) avec 250
programmes individuellement définissables.
1. Démarrer l'unité de contrôle de pistolet avec la touche ON
2. Sélectionner le mode de fonctionnement correspondant
avec la touche de programme T12 (pour Program Mode)
ou les touches d'application T13/T14/T15 (pour Preset
Mode)
Unité de contrôle de pistolet automatique OptiStar CG06
2
(4-ème)
8
(256-ème)
